SuperCross-Laser 2P
39
PT

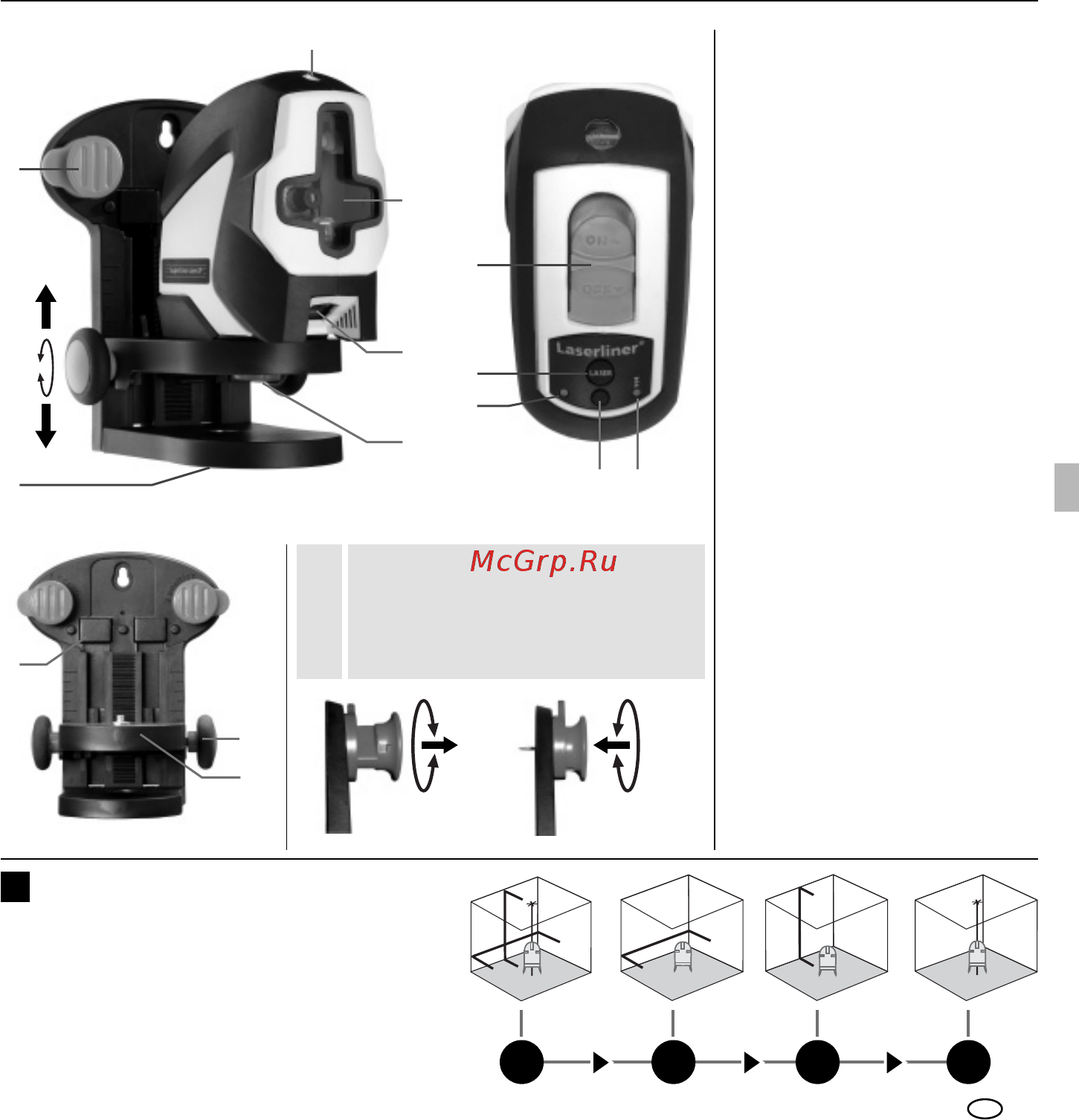

2 Janela de saída de laser laser
de prumo
3 Parafuso de Ö xação 1/4“
4 Rosca 5/8” para tripé e adapta-
dor interior de rosca 1/4” para
tripés de máquinas fotográÖ cas
5 Pinos especiais para a Ö xação
directamente na parede
6 Botão para ligar / desligar o
bloqueador de transporte
7 Tecla de selecção de linhas
de laser
8 Indicador LED do estado
operacional
9 Modo receptor manual
10 LED modo receptor manual
11 Imanes aderentes na traseira
para a Ö xação a objectos
metálicos.
12 Roda de ajuste da altura
13 Fixação para tripé / parede
com ajuste da altura de
63 mm
1 Janela de saída do laser
1
2
2
5
4
3
6
7
8
9
10
12
11
Para o transporte, gire sempre os pinos
especiais para a posição de parque,
consulte a ilustração seguinte. Caso
contrário corre risco de ferimento.
!
13
Estacionar Fixar
Solte o bloqueador de transporte e coloque
o botão para ligar/desligar em “ON”. A cruz
de laser e os dois lasers de prumo aparecem.
Com a tecla de selecção podem ser activadas
individualmente as linhas de laser.
Nivelação horizontal e vertical
3
LASER LASER LASER LASER
