SuperCross-Laser 2P
89
GR
Προετοιμασία ελέγχου βαθμονόμησης:
Προετοιμασία ελέγχου βαθμονόμησης:
Μπορείτε να ελέγχετε τη βαθμονόμηση του λέιζερ. Βάλτε τη συσκευή στο μέσον μεταξύ 2 τοίχων, που έχουν
απόσταση τουλ. 5 m μεταξύ τους. Ενεργοποιήστε τη συσκευή, για τον σκοπό αυτό λύστε την ασφάλεια μεταφοράς
(σταυρός λέιζερ On). Για τον τέλειο έλεγχο, χρησιμοποιήστε ένα τρίποδα
A1
A2
2.
1.
A3
A2
A2
A1
4.
3.
A3
A2
<
2 mm / 10 m = OK
Εάν το Α2 και το Α3 απέχουν περισσότερο από 5 mm / 10 m, απαιτείται βαθμονόμηση. Επικοινωνήστε με το
τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.
!

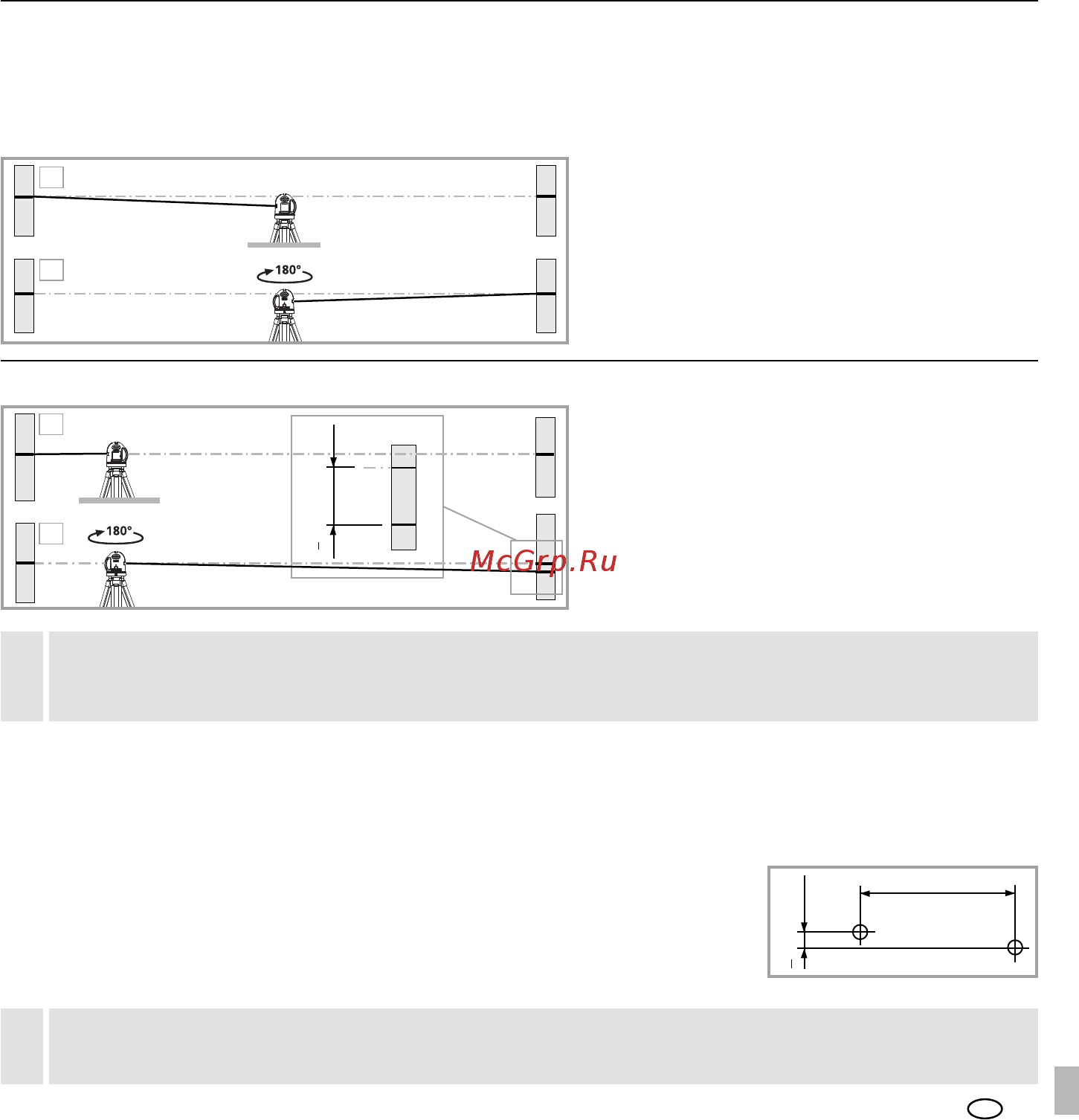

1. Σημειώστε το σημείο Α1 στον τοίχο.
2. Γυρίστε τη συσκευή κατά 180° και
σημειώστε το σημείο Α2. Μεταξύ του Α1 και
του Α2 έχετε τώρα μία οριζόντια αναφορά.
3. Βάλτε τη συσκευή όσο πιο κοντά γίνεται
στον τοίχο στο ύψος του σημειωμένου
σημείου Α1.
4. Γυρίστε τη συσκευή κατά 180° και
σημειώστε το σημείο Α3. Η διαφορά μεταξύ
Α2 και Α3 είναι η ανοχή.
Έλεγχος της κάθετης γραμμής:
Τοποθετήστε τη συσκευή σε απόσταση περίπου 5 m από ένα τοίχο. Στον τοίχο στερεώστε ένα κατακόρυφο ζύγι με ένα
κορδόνι μήκους 2,5 m, το ζύγι θα πρέπει να αιωρείται ελεύθερα. Ενεργοποιήστε τη συσκευή και στοχεύστε με το κάθετο
λέιζερ το ζύγι. Η ακρίβεια είναι εντός ανοχών, εάν η απόκλιση μεταξύ της γραμμής λέιζερ και του κορδονιού του ζυγιού δεν
ξεπερνά τα ± 1.5 mm.
Έλεγχος της οριζόντιας γραμμής: Τοποθετήστε τη συσκευή σε απόσταση περίπου
5 m από ένα τοίχο και ενεργοποιήστε τον σταυρό λέιζερ. Σημειώστε το σημείο Β στον
τοίχο. Μετακινήστε τον σταυρό λέιζερ περ. 2,5 m προς τα δεξιά και σημειώστε το σημείο
C. Ελέγξτε, εάν η οριζόντια γραμμή του σημείου C βρίσκεται με ανοχή ± 2 mm στο ίδιο
ύψος με το σημείο Β. Επαναλάβετε τη διαδικασία μετακινώντας προς τα αριστερά.
B
C
2,5 m
< 2 mm = OK
Ελέγχετε τακτικά τη βαθμονόμηση πριν από τη χρήση, μετά από μεταφορές και μεγάλο χρονικό διάστημα
αποθήκευσης.
!
22_Manual_SCL_2P_Rev1110_GR.indd Abs1:89 24.11.2010 11:49:41 Uhr
