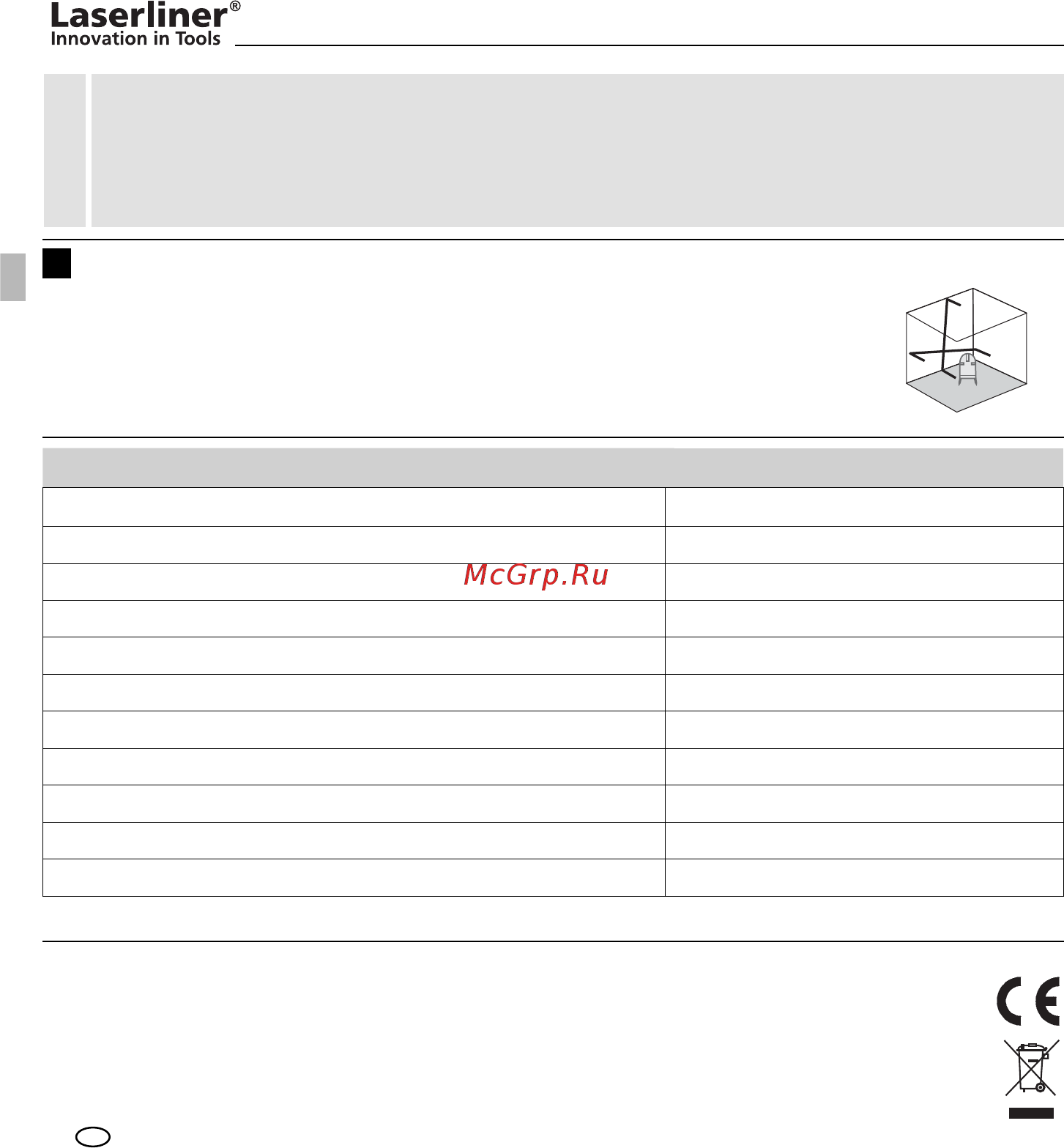

Laserliner SuperCross-Laser 2P 081.125A [20/92] Données techniques
![Laserliner SuperCross-Laser 2P 081.125A [20/92] Données techniques](/views2/1594235/page20/bg14.png)
20
FR
Il est nécessaire de dégager le blocage de transport pour procéder au nivellements horizontal et vertical.
Dès que l‘instrument se trouve en dehors de la plage de nivellement automatique de 4°, les lignes laser
clignotent et la DEL s‘allume en rouge. Positionner l‘instrument de manière à ce qu‘il soit dans la plage de
nivellement. La DEL passe de nouveau au vert et les lignes laser sont allumées en permanence.
!
Ne pas dégager le blocage de transport, mettre l’interrupteur MARCHE/ARRÊT sur
« OFF » (ARRÊT). Activer et sélectionner les lasers en appuyant sur la touche de sélection. Il
est maintenant possible de travailler sur des plans inclinés. Il n’est pas possible d’effectuer un
nivellement horizontal ou vertical dans ce mode étant donné que les lignes laser ne s’orientent
plus automatiquement. La DEL est allumée en permanence en rouge.
Mode d‘inclinaison
3
Sous réserve de modiÖ cations techniques. 11.10
Garantie, entretien du produit et élimination
L‘appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans
l‘Union européenne. Ce produit est un appareil électrique et doit donc faire l‘objet d‘une collecte et d‘une
mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et
électroniques (directive DEEE).
Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info
Données techniques
Plage de mise à niveau automatique
Précision
Plage de travail (dépend de la luminosité dans le local)
Longueur d’onde laser
Classe de laser / Puissance de sortie du laser à lignes
Alimentation électrique
Durée des piles
Température d'utilisation / de stockage
Dimensions (l x h x p)
Poids (sans Ƃ xation murale ni piles)
Zone de travail avec le récepteur manuel
± 4°
± 5 mm / 10 m
20 m
en fonction du récepteur : 30 à 50 m
635 nm
2 / < 1 mW
4 piles alcalines de 1,5 V (type AA/LR06)
env. 25 h
0 °C à +50 °C / -10 °C à +70 °C
66 x 119 x 124 mm
0,43 kg
