SuperCross-Laser 2P
49
NO
Kontroll av kalibreringen:
Forberedelse av kontroll av kalibreringen:
Du kan kontrollere kalibreringen av laseren. Still instrumentet opp midt mellom to vegger som står minst 5 m fra
hverandre. Slå på apparatet, til dette må transportsikringen løses (laserkryss på). Det er best å bruke et stativ for å
oppnå en optimal kontroll.
A1
A2
2.
1.
A3
A2
A2
A1
4.
3.
A3
A2
<
2 mm / 10 m = OK
Hvis A2 og A3 oppviser en differanse på mer enn 5 mm / 10 m, er det nødvendig å foreta en kalibrering.
Ta kontakt med din fagforhandler eller henvend deg til kundeserviceavdelingen hos UMAREX-LASERLINER.
!

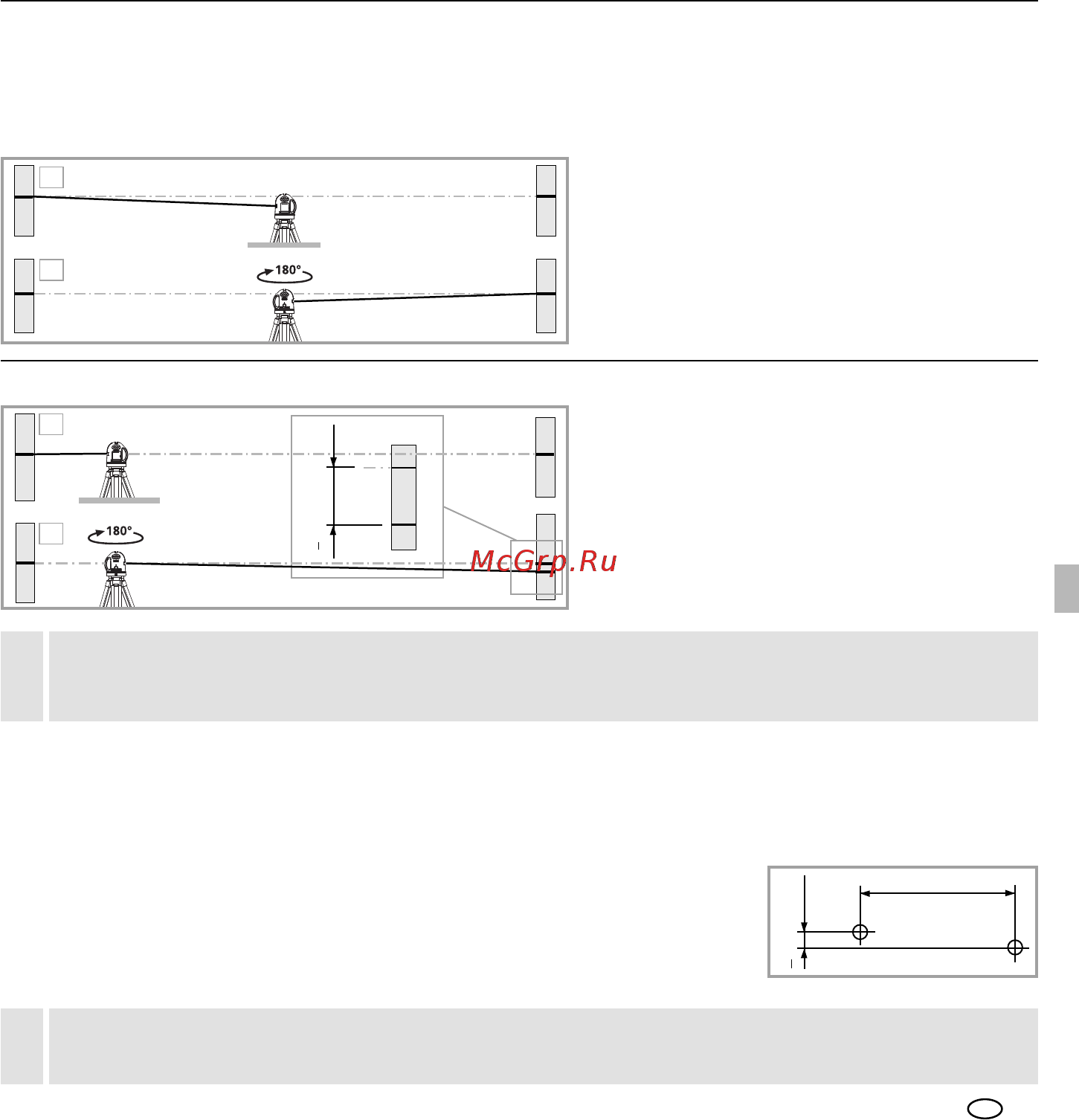

1. Marker punkt A1 på veggen.
2. Drei instrumentet 180° og marker punkt
A2. Du har nå en horisontal differanse
mellom A1 og A2.
3. Still instrumentet så nær veggen som
mulig og i samme høyde som det
markerte punktet A1.
4. Drei instrumentet 180° og marker punkt
A3. Differansen mellom A2 og A3 utgjør
toleransen.
Kontroll av den vertikale linjen: Still opp instrumentet i ca. 5 m avstand fra en vegg. Fest et lodd med en
2,5 m lang snor på veggen, loddet bør kunne pendle fritt. Slå på instrumentet og rett inn den vertikale laseren mot
loddesnoren. Nøyaktigheten ligger innenfor toleransen når avviket mellom laserlinjen og loddesnoren ikke er større enn
± 1,5 mm.
Kontroll av den horisontale linjen:
Still opp instrumentet i ca. 5 m avstand fra en vegg og slå på laserkrysset. Marker
punkt B på veggen. Sving laserkrysset ca. 2,5 m mot høyre og marker punkt C.
Kontroller om den horisontale linjen fra punkt C ligger på samme høyde som punkt B
± 2 mm Gjenta prosedyren på venstre side.
B
C
2,5 m
< 2 mm = OK
Kontroller regelmessig kalibreringen før bruk, etter transporter og lengre lagring.
!
