SuperCross-Laser 2P
21
FR
Contrôler le calibrage:
Préliminaires au contrôle du calibrage :
Vous pouvez contrôler le calibrage du laser. Posez l‘appareil au centre entre deux murs écartés l‘un de l‘autre d‘au
moins 5 m. Éteindre l’instrument en dégageant le blocage du transport (croix laser allumée). Utilisez un trépied
pour un contrôle optimal.
A1
A2
2.
1.
A3
A2
A2
A1
4.
3.
A3
A2
<
2 mm / 10 m = OK
Un calibrage est nécessaire si A2 et A3 sont écartés l‘un de l‘autre de plus de 5 mm / 10 m. Prenez contact avec
votre revendeur ou appelez le service après-vente de UMAREX-LASERLINER.
!

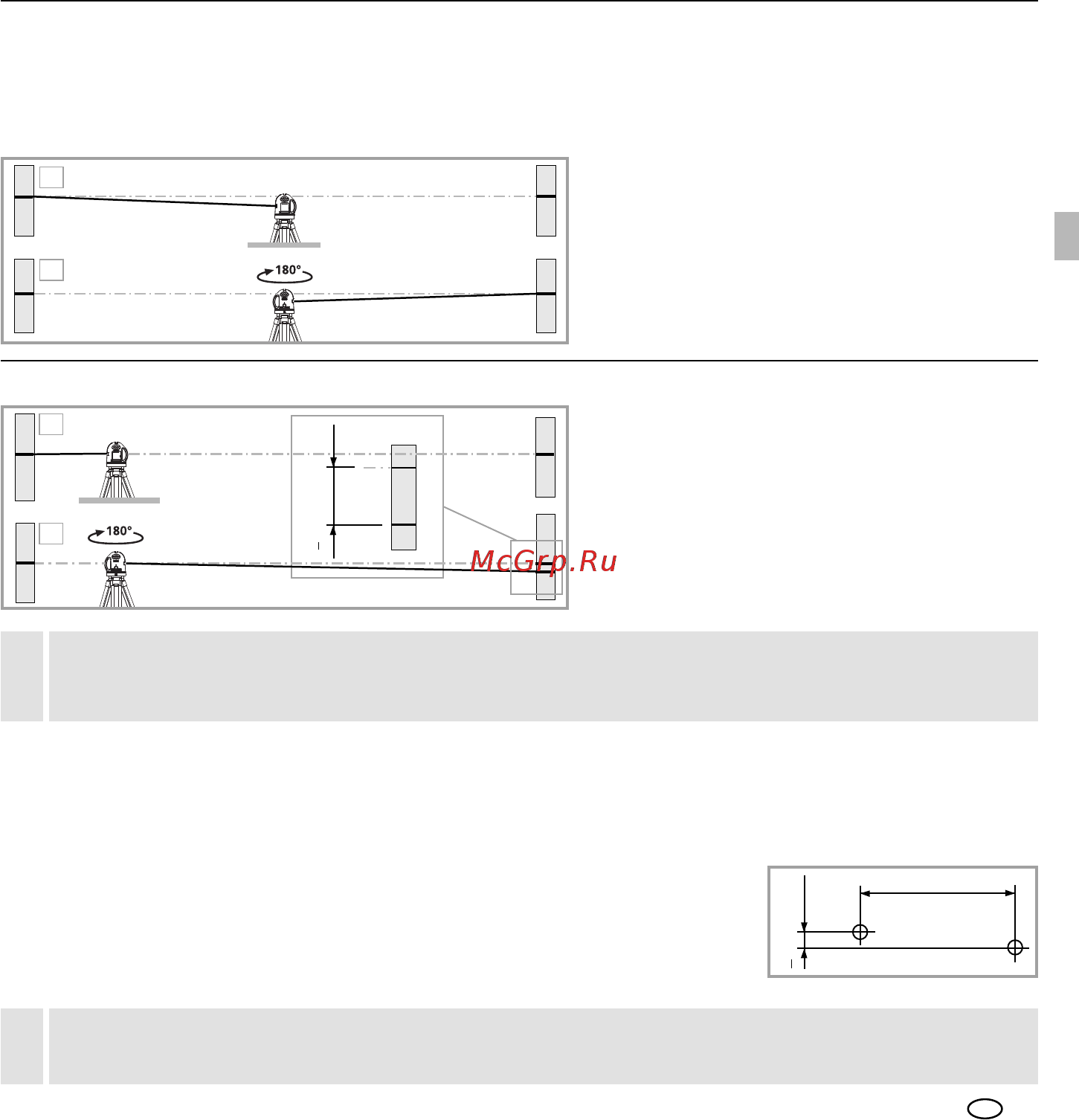

1. Marquez un point A1 sur le mur.
2. Tournez l‘appareil de 180° et marquez un
point A2. Vous disposez donc entre les
points A1 et A2 d‘une ligne de référence
horizontale.
3. Rapprochez l‘appareil aussi près que
possible du mur à hauteur du repère A1.
4. Tournez l‘appareil de 180° et repérez un
point A3. La différence entre les points A2
et A3 est la tolérance.
Vérification de la ligne verticale : Placez l‘appareil à env. 5 m d‘un mur. Fixez sur le mur un fil d‘aplomb avec
une corde de 2,5 m de longueur. Le fil d‘aplomb doit alors pendre librement. Allumez l‘appareil et aligner le laser
vertical sur le fil d‘aplomb. La tolérance de précision est respectée lorsque l‘écart différence entre la ligne laser et le fil
d‘aplomb ne dépasse pas ± 1.5 mm.
Vérification de la ligne horizontale :
Installez l‘appareil à env. 5 m d‘un mur et allumez le laser croisé. Marquez le point B
sur le mur. Faites pivoter le laser croisé d‘env. 2,5 m. vers la droite et marquer le point
C. Vérifiez si la ligne horizontale du point C se trouve à ± 2 mm à la même hauteur
que le point B. Répétez l’opération en faisant pivoter vers la gauche.
B
C
2,5 m
< 2 mm = OK
Vérifier régulièrement le calibrage avant utilisation, à la suite d’un transport ou d’une longue période de stockage.
!
05_Manual_SCL_2P_Rev1110_FR.indd Abs1:21 24.11.2010 11:20:10 Uhr
