Нарезание резьбы на трубах с помощью са-
мооткрывающихся головок №711 и 911 и
быстрооткрывающихся головок №713 и
913 (нарезание левой резьбы)
1. Установите комплект гребенок. См. процедуру уста-
новки гребенок.
2. Поверните труборез и зенковку в верхнее положение.
3. Поверните резьбонарезную головку в нижнее поло-
жение, переведите расцепляющий рычаг в закрытое
положение.
4. Выберите положение ручки переключателя.
Переключение следует выполнять во время
хо
лостой работы станка. Не трогайте ручку при нагрузке.
ВНИМАНИЕ!
ВНИМАНИЕ!
5. Переведите переключатель REV/OFF/FOR в положение
FOR для нарезания правой резьбы и нажмите на педальный
выключатель. Используйте положение REV для нарезания
левой резьбы. Масло должно поступать из головки.
6. Поверните маховик суппорта, чтобы гребенки находились у
конца трубы. Нажатие на маховик запустит гребенки.
ВНИМАНИЕ!
7.a.
7.б.
ВНИМАНИЕ!
8. Отпустите педальный выключатель и поверните маховик
суппорта для отвода головки.
9. Освободите защелку на головке 713 или 913 (рисунок 8) и по-
верните головку в верхнее положение.

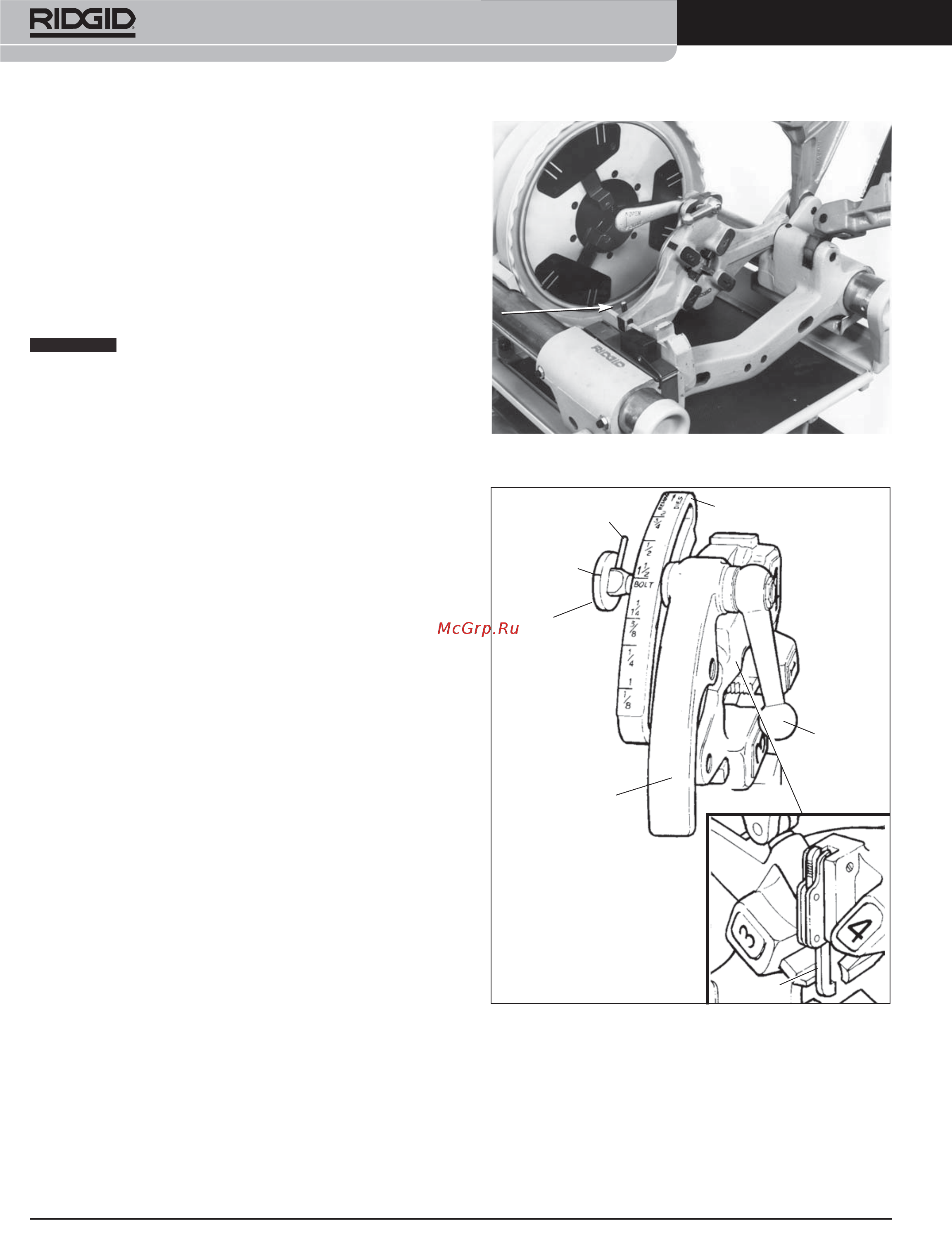

Рисунок 8 – Освободите задвижку на головках для
левой резьбы
Рисунок 9 – Самооткрывающаяся головка № 711 и
911
Резьбонарезной станок №1224
Цилиндрический
штифт
Риска
Размерная
шкала
Стопорный
винт
Расцепной
рычаг
Зажимной
рычаг
Спусковой
механизм
ОСТОРОЖНО
Ручка переключателя должна находиться в по-
ложении 36 об/мин при нарезании резьбы на
трубы 2" или меньше. При обработке стандартных
труб 21/2" – 4" или других ситуациях с высоким
крутящим моментом, например, нержавеющая
сталь или стержень 30 RC, ручку необходимо
установить в положение 12 об/мин.
Если ручка переключателя находится в поло-
жении 36 об/мин и станок останавливается,
немедленно отпустите педальный выключатель.
Установите ручку переключателя в положение
12 об/мин. Повторная остановка может повре-
дить двигатель.
Маховик суппорта можно переместить для уве-
личения силы рычага во время запуска гребенок.
Для перемещения: потяните за маховик (от
станка), поверните маховик в нужное положе-
ние, вдавите маховик обратно.
Быстрооткрывающаяся резьбонарезная головка (рису-
нок 10) – По завершении резьбы поднимите расцепляющий
рычаг в открытое положение, отводя гребенки.
Самооткрывающаяся резьбонарезная головка (рисунок 9)
– Когда конец головки прикасается к курку, расцепляю-
щий рычаг открывается автоматически на конических
резьбах.
Расцепляющий рычаг на самооткрывающейся
головке необходимо открывать вручную при
нарезании цилиндрических резьб (NPSM/BSPP).
