Компания Ridge Tool
18
Возьмитесь за патрон и поверните квадратный конец
приводного вала или поверните коробку передач вручную
до соответствующих опорных линий на направляющем
стержне. (Рисунок 25)
Резьба стандартного размера – Можно использовать одну
из двух опорных линий:
Опорная линия 1:
Опорная линия 2:
Увеличенная резьба – Для увеличенной (мелкой) резьбы
установите головку у нижней линии на направляющем
стержне. Эта линии помечена как 2T OVER.
Уменьшенная резьба – Для уменьшенной (глубокой)
резьбы установите головку у верхней линии на направ-
ляющем стержне. Эта линии помечена как 2T UNDER.
Замена стержней для цилиндрических или
конических резьб
(Рисунок 26)
1. Отрегулируйте головку для нарезания резьбы стандарт-
ного размера.
2. Выкрутите винт из коробки передач в основании направ-
ляющего стержня.
3. Тяните направляющий стержень вверх, пока направляющий
блок, прикрепленный к диску для выбора, не выйдет из уг-
лового паза в направляющем стержне.
Резьбонарезной станок №1224
Инструкции по эксплуатации
резьбонарезной головки с зубча-
той передачей
ВНИМАНИЕ
Не работайте за станком в перчатках или свободной
одежде. Рукава и куртки должны быть застегнуты.
Не тянитесь через станок, головку с зубчатой переда-
чей или ведущий вал.
Не работайте за станком, если педальный выключа-
тель сломан или отсутствует. Всегда надевайте
защитные очки для предохранения глаз от грязи и
других инородных частиц.
Во избежание опрокидывания требуется правильная
установка станка и головки с зубчатой передачей.
Тщательно соблюдайте инструкции.Головка с ЗП
весит 72,5 кг. Для подъема таких головок требуется 2
человека.
Регулировка резьбонарезной головки
№161 с зубчатой передачей
Регулировка дискового кулачка (размера
трубы)
1. Расположите головку на полу или верстаке привод-
ным валом вверх.
2. Потяните ручки (рисунок 25) дискового кулачка и
вращайте дисковый кулачок до нужной отметки раз-
мера трубы наверху головки. Отпустите ручки, когда
установочные штифты попадают в отверстие на
диске для выбора.
Процедура регулировки размера резьбы

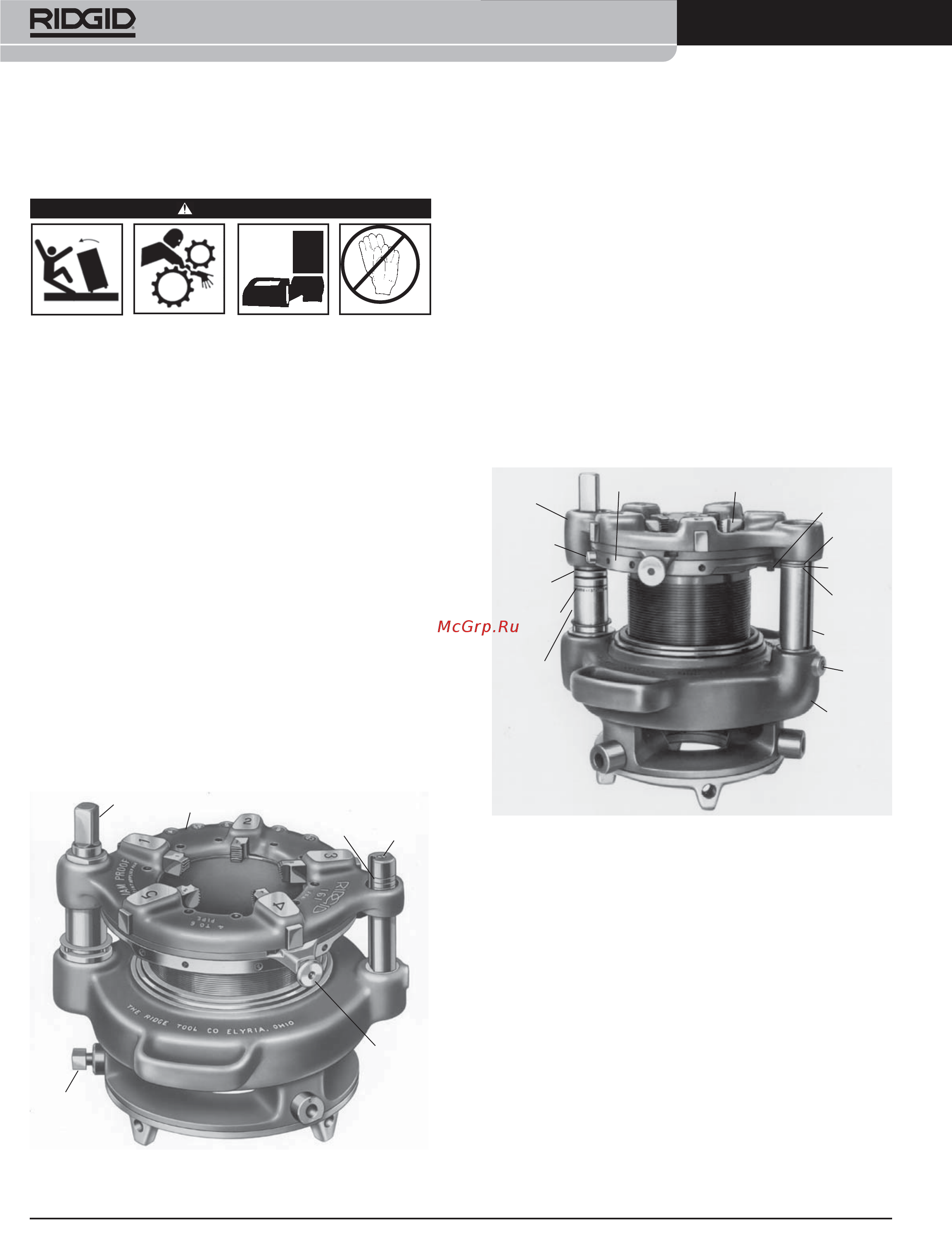

Рисунок 26 – Головка № 161 с зубчатой передачей с
опорными линиями зубчатой втулки и направляю-
щего стержня
ВНИМАНИЕ!
Головка (5 шт.)
Направляющий
блок
Линия 2T
Under
Стандартная
линия
Линия 2T
Over
Винт
Направляю
щий стер-
жень
Коробка
передач
Диск для
выбора
Резьбонарезная
головка
Стопорный
винт
Красная
стоп-линия
Стандартная
линия
Зубчатая
втулка
Рисунок 25 – Головка № 161 с поднятым ведущим
валом
Приводной
вал
Ручка дискового
кулачка (2)
Направляющий
стержень
Опорные
линии (3)
Головка
Зажимной
винт
Установите нижнюю поверхность
головки у красной стандартной
линии на зубчатой втулке.
Установите верхнюю поверхность
головки, в которой находится на-
правляющий стержень, вровень с
осевой линией у верхнего торца на-
правляющего стержня.
Если требуется снять или заменить направ-
ляющий блок, штампованный номер Е-1997
на направляющем блоке должен нахо-
диться ЛИЦОМ к диску для выбора. Если
вы видите штампованный номер, будет про-
изводиться нарезка резьбы МЕНЬШЕГО
РАЗМЕРА.
