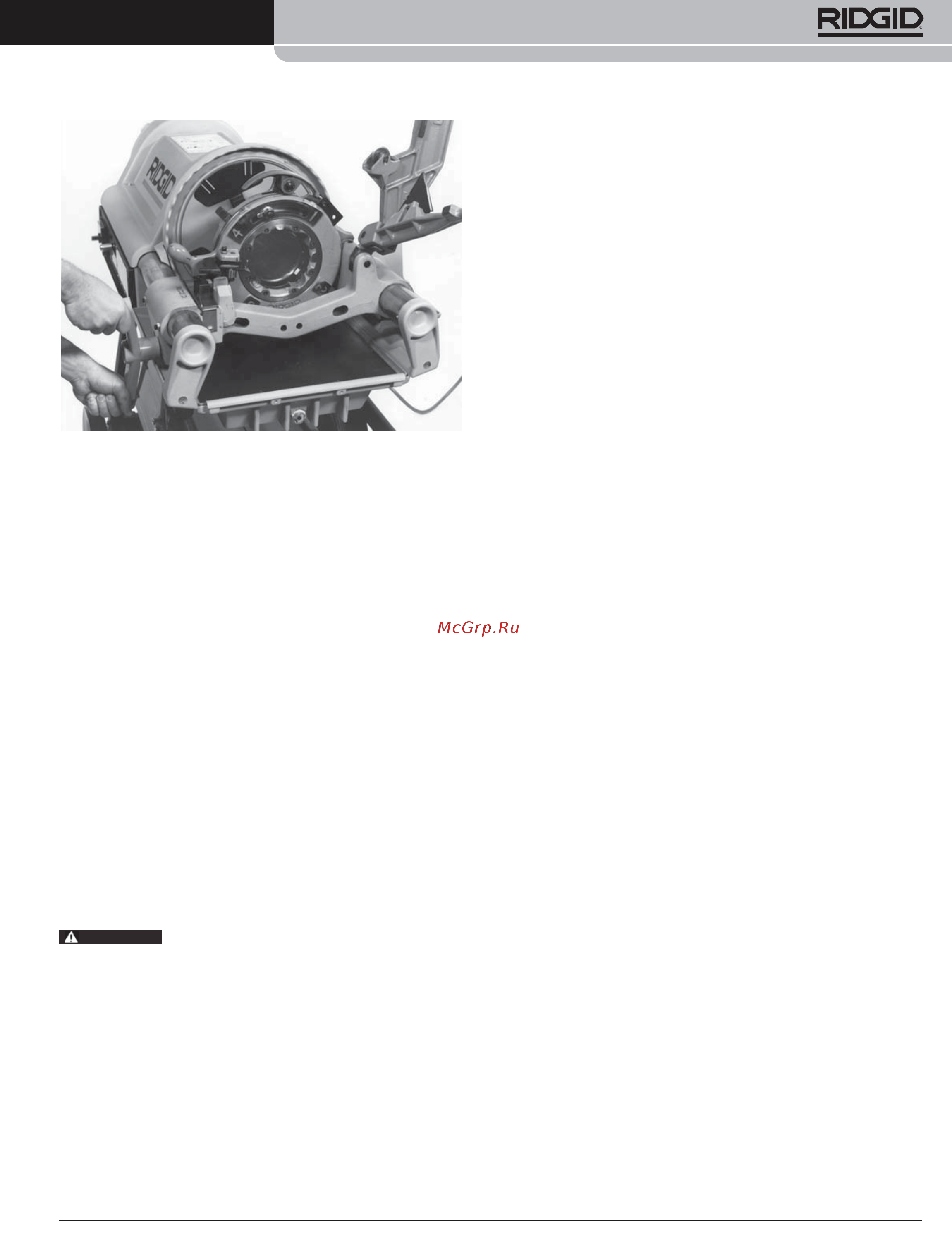

Рисунок 17 – Нарезание резьб NPSM/BSPP с
помощью головок № 714 или 914
ВНИМАНИЕ!
7. По достижении необходимой длины резьбы надавите
на спусковую рукоятку для освобождения задвижки
(рисунок 16). Головка откроется автоматически.
8. Отпустите педальный выключатель и поверните ма-
ховик суппорта по часовой стрелке для отвода
головки.
9. Поверните головку обратно в верхнее положение.
Извлечение трубы из станка
1. Несколько раз с усилием поверните маховик ско-
ростного патрона в передней части станка для
освобождения заготовки из кулачков патрона.
2. При необходимости, ослабьте заднее центрирующее
устройство путем вращения маховика в задней части
станка по часовой стрелке.
3. Извлеките заготовку из станка, надежно удерживая
заготовку, когда она покидает станок.
Во избежание травм от падающих деталей
или опрокидывания оборудования при работе с длин-
ными заготовками, перед удалением заготовки убедитесь,
что ее самый дальний от станка конец покоится на опоре.
4. Пол вокруг станка должен быть чистым, без капель
или брызг масла.
Установка гребенок в головки № 711 и 911
(только правая резьба) (1/4 – 2 )
1. Положите самооткрывающуюся головку на верстак
цифрами вверх.
2. Убедитесь, что спусковой механизм не взведен.
3. Ослабьте зажимной рычаг
4. Вытащите стопорный винт из паза под размерной
шкалой, чтобы цилиндрический штифт в стопорном
винте пропускал паз. Расположите размерную шкалу
так, чтобы риска на стопорном винте находилась в
конце надписи REMOVE DIES.
5. Извлеките гребенки из головки.
6. Вставьте новые гребенки по отметке. Номера гребе-
нок 1 – 4 должны совпадать с номерами на головке.
7. Вращайте дисковый кулачок, пока цилиндрический
штифт на стопорном винте не войдет в паз. В этом
положении гребенки зафиксируются в головке.
Убедитесь, что цил. штифт направлен к концу раз-
мерной шкалы с надписью REMOVE DIES.
8. Двигайте размерную шкалу головки, пока риска на
стопорном винте не встанет напротив нужной раз-
мерной отметки на размерной шкале. (Для болтовых
резьб выполните выравнивание с линией BOLT на
размерной шкале.)
9. Затяните зажимной рычаг
10. Если требуются резьбы большего или меньшего раз-
мера, установите риску в направлении отметки OVER
или UNDER на размерной шкале.
(Рисунок 13)
1. Положите головку на верстак цифрами вверх.
2. Ослабьте гайку регулировки размера и вытащите
шайбу головки из паза.
3. Вращайте кулачок в направлении большего размера
труб, пока регулировочный винт не достигнет конца
паза.
4. Извлеките гребенки из головки.
5. Вставьте новые гребенки в пазы так, чтобы цифры на
гребенке совпадали с цифрами на головке.
6. Вращайте кулачок до нужного размера.
7. Установите головку и шайбу и затяните регулиро-
вочный винт.
Компания Ridge Tool
13
Резьбонарезной станок №1224
ВНИМАНИЕ
Маховик суппорта можно переместить для
увеличения силы рычага во время запуска
гребенок. Для перемещения: потяните за
маховик (от станка), поверните маховик в
нужное положение, вдавите маховик об-
ратно.
Для резьбонарезных головок № 711 и 911 (рисунок 9)
для правых резьб требуется три набора гребенок для
нарезания резьбы на трубы в диапазоне 1/4 – 2 . Для
каждого из следующих диапазонов размеров труб тре-
буется один набор гребенок: (1/4"- 3/8"), (1/2" - 3/4"), и
(1"- 2"). Для болтовых резьб требуется отдельный
набор гребенок для каждого размера болтов.
Установка гребенок в самооткрываю-
щиеся головки 714 и 914 (21/2" – 4")
