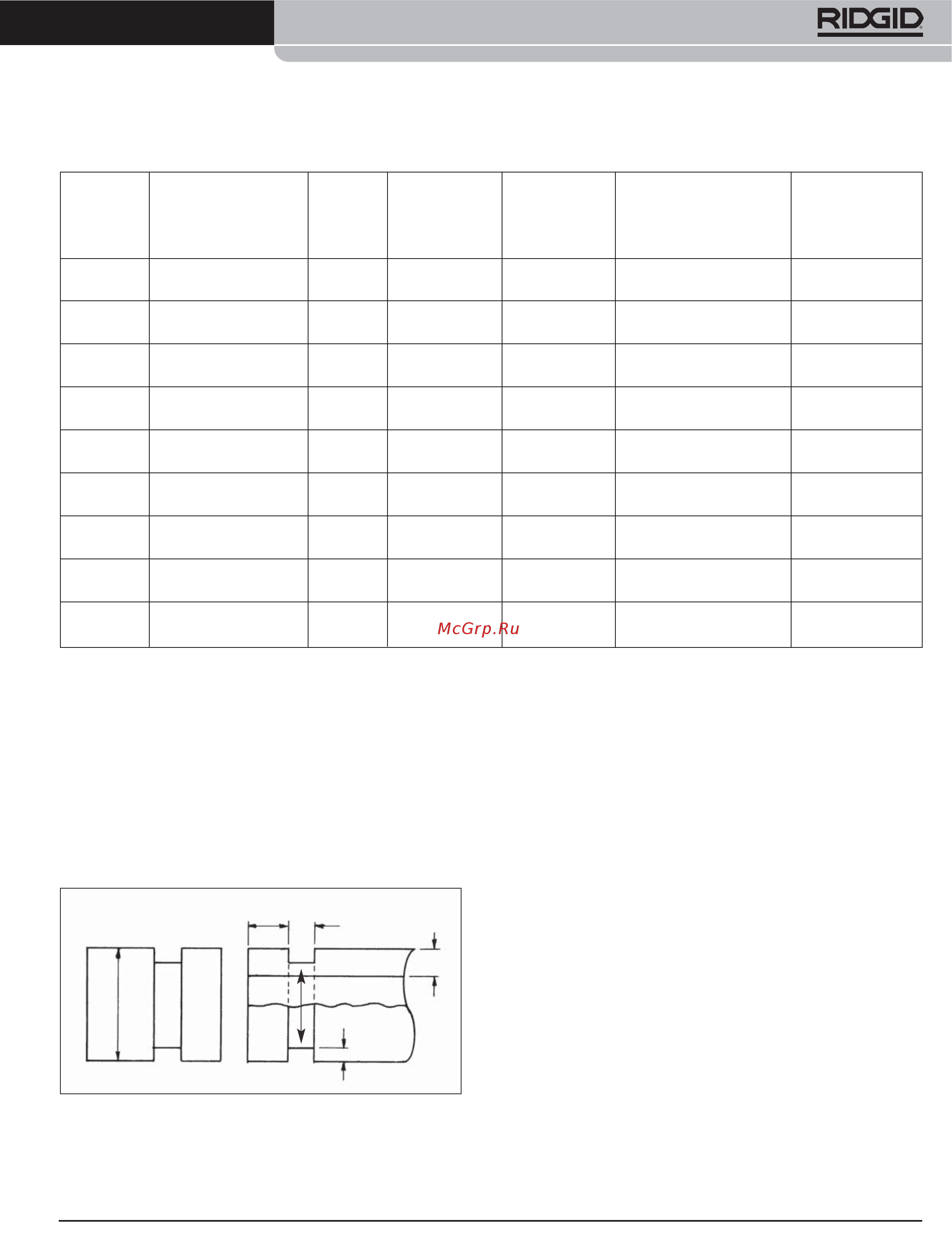

Рисунок 24 – Характеристики стандартного желобка
квадратного сечения
См. таблицу 1.
Снятие торцовой фаски с труб с помощью
головки № 714/914
Головка
При использовании гребенок для снятия фаски с головкой
714/914
1. См. процедуру установки гребенок, стр. 13.
2. Головка ДОЛЖНА быть установлена так же, как и в случае
нарезания цилиндрических резьб NPSM/BSPP. См. про-
цедуру на страницах 11-12
Резьбонарезной станок №1224
Pipe
OD
A
T
B
D
C
Таблица 1
Колонка 1 - номинальный размер трубы.
Колонка 2 - Номинальный внешний диаметр трубы с желобками не должен выходить за пределы указанных допусков. Максимально до-
пустимый допуск от торцов квадратного сечения равен 0,030" для размеров 3/4" - 31/2"; 0,045" для размера 4".
Колонка 3 - Минимальная толщина стенки стальной трубы представляет собой нормальную минимальную толщину стенки, на которой можно
выточить желобки.
Колонка 4 - Гнездо под прокладку: На трубе должны отсутствовать зазубрины, выступы или отметки роликов с конца трубы, чтобы обес-
печить герметичное гнездо под прокладку.
Колонка 5 - Ширина желобка.
Колонка 6 - Внешний диаметр желобка. Желобок должен иметь одинаковую ширину по всей окружности трубы. Необходимо соблюдать
диаметр "С".
Колонка 7 - Примерная глубина желобка. Значение глубины приведено для справки. Желобок должен иметь диаметр "С".
ВД ДОП. ВД ДОП.
3/4 1,050 +0,010 0,113 0,625 0,312 0,938 –0,015 0,056
–0,010
1 1,315 +0,013 0,133 0,625 0,312 1,190 –0,015 0,062
–0,013
11/4 1,660 +0,016 0,140 0,625 0,312 1,535 +0,015 0,062
–0,016
11/2 1,900 +0,019 0,145 0,625 0,312 1,775 –0,015 0,062
–0,019
2 2,375 +0,024 0,154 0,625 0,312 2,250 –0,015 0,062
–0,024
21/2 2,875 +0,029 0,187 0,625 0,312 2,720 –0,018 0,078
–0,029
3 3,500 +0,035 0,188 0,625 0,312 3,344 –0,018 0,078
–0,031
31/2 4,000 +0,040 0,188 0,625 0,312 3,834 –0,020 0,083
–0,031
4 4,500 +0,045 0,203 0,625 0,375 4,334 –0,020 0,083
–0,031
Таблица 1.
Примечание: Все размеры даны в дюймах.
НОМИН.
РАЗМЕР
ТРУБЫ
ДИАМЕТР ТРУБЫ
T
МИН.
ТОЛЩ.
СТЕНКИ
A
ГНЕЗДО ПОД
ПРОКЛАДКУ
+0,015 – 0,030
B
ШИРИНА
ЖЕЛОБКА
+ 0,030 –
0,015
C
ДИАМЕТР ЖЕЛОБКА
D
ПРИМЕРНАЯ
ГЛУБИНА
ЖЕЛОБКА
