4. Во время работы подавайте на гребенки масло
RIDGID № 418 для нарезания резьбы, чтобы про-
длить срок службы гребенок. Отпустите педальный
выключатель, когда на зубчатой втулке появится
красная стоп-линия.
ВНИМАНИЕ!
5. Поверните переключатель REV/OFF/FOR в положе-
ние FOR (вперед), чтобы отвести головку с ЗП от
трубы.
ВНИМАНИЕ!
Нажмите педальный выключатель и отведите го-
ловку на один-два оборота, чтобы убрать стружку.
Потяните ручки дискового кулачка и поверните дис-
ковый кулачок насколько возможно к отметке CD на
головке для расцепления гребенок. Отводите го-
ловку, пока гребенки не перестанут контактировать
с трубой.
6. Переведите переключатель REV/OFF/FOR в поло-
жение OFF.
7. Ослабьте два установочных винта и снимите уни-
версальный ведущий вал с головки.
ВНИМАНИЕ!
Ослабьте зажимной винт кулачков и поверните пат-
рон в открытое положение. Снимите головку.
8. Ослабьте цепные тиски и уберите трубу.
9. Откройте головку центрирующего устройства для
снятия универсального ведущего вала № 840А.
ВНИМАНИЕ!
Патроны № 419 и 819 для
патрубков
Патрон № 419
Размеры патрубков: 2 1/2", 3" и 4"
Минимальная длина патрубка: 3 1/4"
Максимальная длина патрубка: 7 1/2"

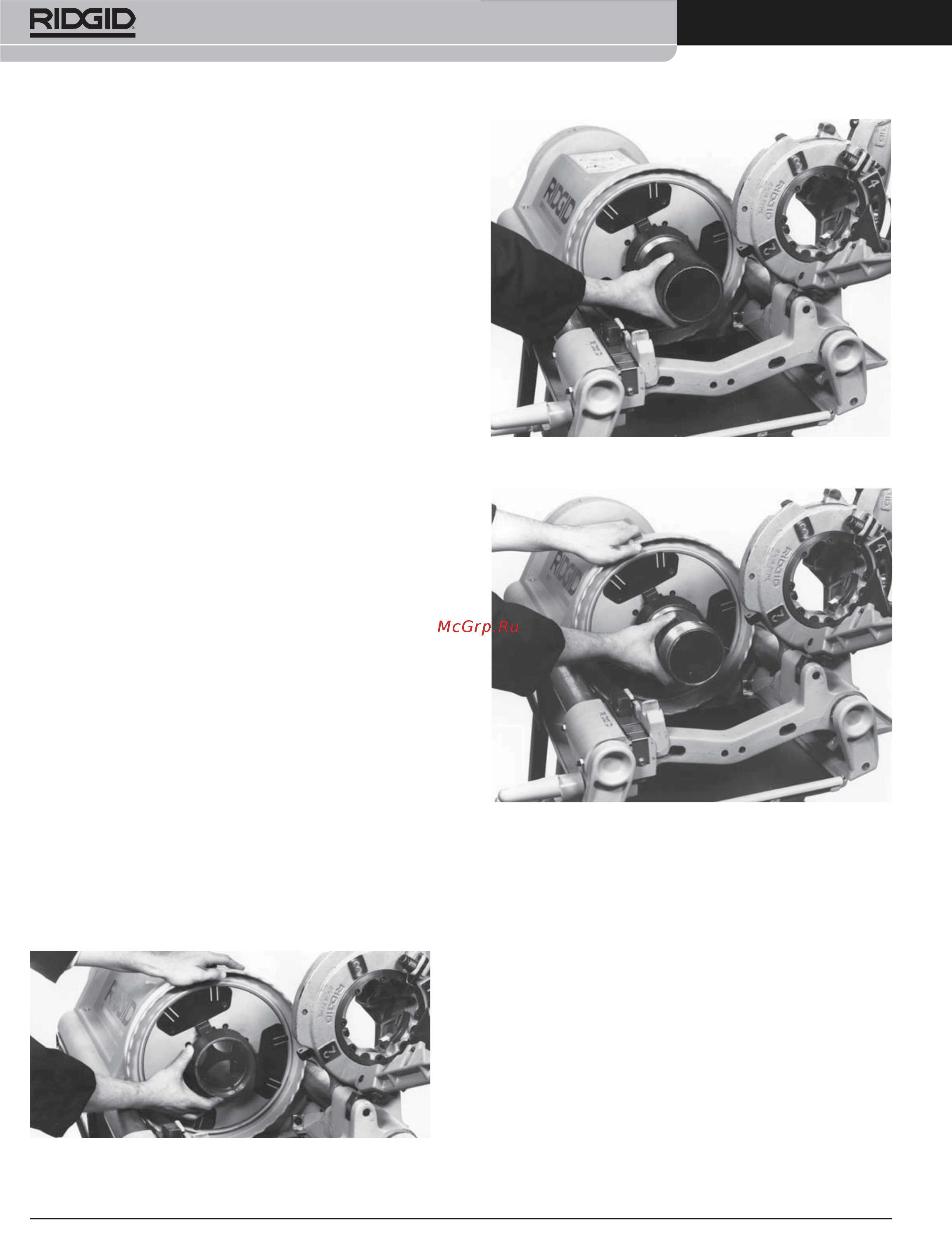

Рисунок 28А – Установленный патрон № 419 для па-
трубков
Компания Ridge Tool
20
Резьбонарезной станок №1224
Рисунок 28Б – Вставка необработанного патрубка в
патрон № 419
Рисунок 28В – Вытаскивание необработанного па-
трубка из патрона № 419
Процедуры нарезания резьбы на патрубки
1. Зажмите трубу в патроне. Нарежьте резьбу и вы-
полните развертывание с одного конца трубы и
отрежьте патрубок желаемой длины.
2. Выберите патрон нужного размера.
3. Слегка зажмите патрон для патрубков в патроне
станка. Убедитесь, что кулачки находятся в пазах на-
против упоров в корпусе патрона. (Рисунок 28А)
Альтернативный метод – Патрубок можно вкрутить в
патрон для патрубков до его установки в станок.
4. Вкрутите патрубок с резьбой на одном конце в пе-
реходник вручную. Убедитесь, что патрубок
находится на самом низком уровне в патроне для
патрубков. (Рисунок 28А)
Головки RIDGID с зубчатой передачей за-
щищены от заедания, поэтому зубчатый
вал автоматически выйдет из зацепления,
если головка случайно пройдет по трубе
по всей длине резьбы.
Не ослабляйте патрон, пока гребенки не
отойдут от трубы.
Не ослабляйте патрон, пока гребенки не
отойдут от трубы.
Если вы случайно отвели головку с ЗП слиш-
ком далеко, и барабан головки отошел от
патрона, головку следует положить на вер-
стак и вручную выполнить зацепление резьб.
Не пытайтесь сделать это с помощью станка.
