Компания Ridge Tool
15

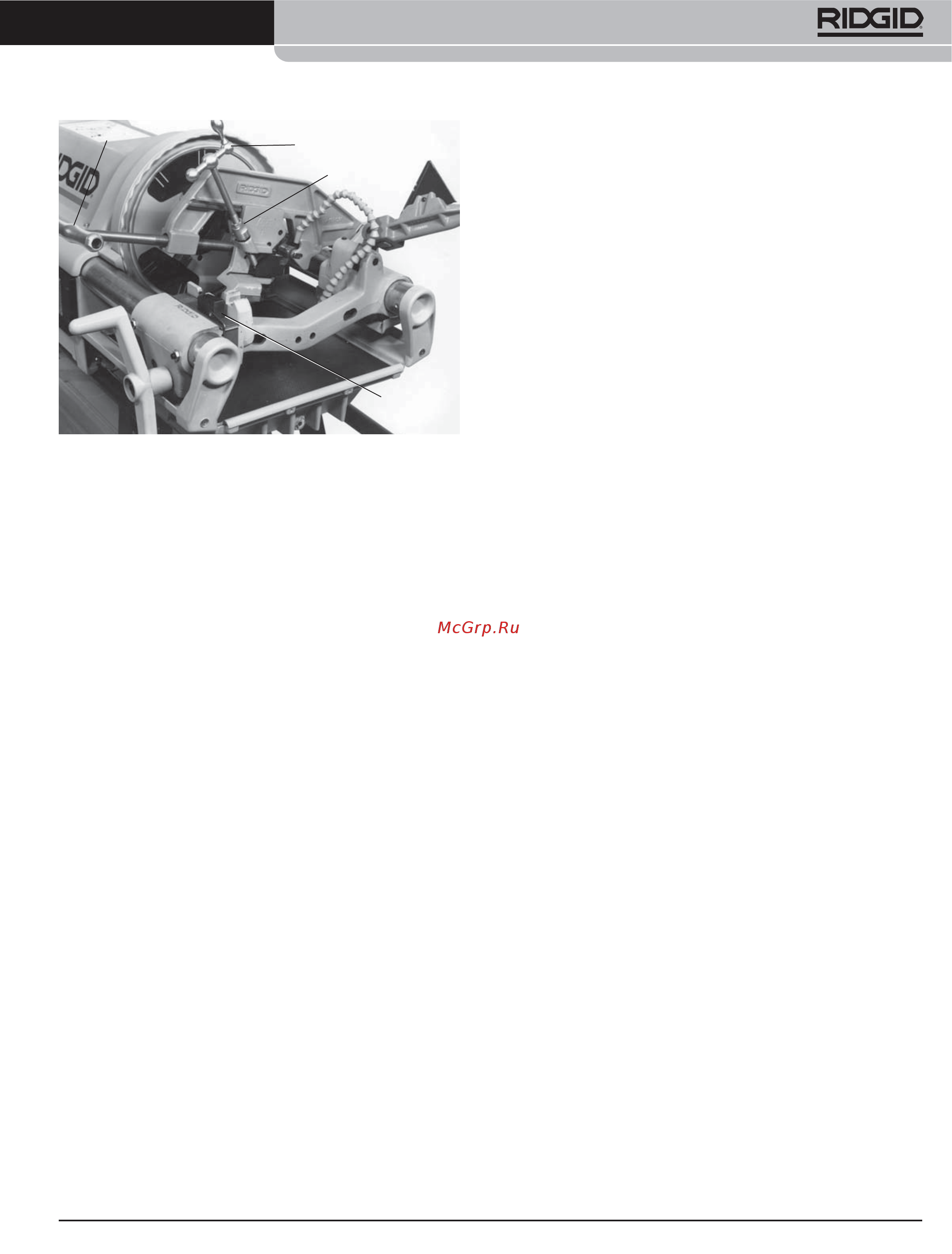

Рисунок 19 – Труборез для труб из сарана № 766
(Показан без головки в целях иллюстрации.)
Головка ДОЛЖНА быть установлена в верхнем по-
ложении во время использования трубореза № 766
Установка системы масляного охладителя
1. Прикрепите колено 1/8" к обходному штифту.
2. Расположите отверстие для отвода масла под суп-
портом и вставьте обходной штифт в отверстие,
чтобы колено было направлено к рукоятке суппорта.
3. Вбейте штифт в отверстие молотком.
4. Прикрепите форсунку масляного охладителя на колено.
5. Направьте форсунку масляного охладителя к трубо-
резу, чтобы поток масла покрывал режущее лезвие.
ВНИМАНИЕ!
6. Снимите сопло масляного охладителя и труборез,
если они не используются.
Резка труборезом № 766
1. Когда корпус режущего ролика и резцедержатель
полностью отведены, потяните труборез вниз в по-
ложение резки.
2. Задайте скорость 36 об/мин.
3. Переведите управляющий переключатель в положе-
ние FOR и нажмите на педальный выключатель для
вращения трубы. Затягивайте рукоятку трубореза,
пока ролики не зацепятся за материал для отрезания.
4. Направьте носик масляного охладителя на инстру-
мент для отрезания.
5. Медленно вращайте ходовой винт до отрезания ма-
териала.
ВНИМАНИЕ!
6.
Резьбонарезной станок №1224
ВНИМАНИЕ!
A) Расположите носик для масла внизу, чтобы
направить небольшое количество масла на
задний ролик. Материал соберет масло с ро-
лика и смажет инструмент для резки.
Б) Перед тем, как вставной резец пройдет через
материал, отведите носик для масла от ре-
жущего инструмента.
Обдирание труб из сарана и труб с пласти-
ковым покрытием
1. Скрутите обе стопорные гайки к концу резьбы на хо-
довом винте.
2. Когда корпус режущего ролика и резцедержатель
полностью отведены, потяните труборез вниз в по-
ложение отрезания.
3. Задайте скорость 36 об/мин.
4. Переведите управляющий переключатель в поло-
жение FOR и нажмите на педальный выключатель
для вращения трубы. Затягивайте рукоятку трубо-
реза, пока ролики не войдут в надежное зацепление
с материалом для отрезания.
5. Направьте носик для масла к вставному резцу для
трубы с покрытием.
6. Вращайте ходовой винт, пока вставной резец не
пройдет сквозь сталь до сарана или пластика.
7. Зафиксируйте стопорные гайки напротив корпуса
ролика.
8. Вращайте ходовой винт против часовой стрелки для
отведения вставного резца от трубы.
ВНИМАНИЕ!
9.
Нарезание резьбы на трубы с покрытием с
помощью головки № 714/914
1. Настройте головку на нужный размер.
2. Зафиксируйте спусковой рычаг головки СНАРУЖИ.
ВНИМАНИЕ!
3. Отрегулируйте фиксирующую пластину, чтобы винт
был вставлен в среднее индексное отверстие.
(Рисунок 20)
Ходовой винт
Cutter Handle
Стопорные
гайки
Синусная ли-
нейка не
зафиксирована
Головка ДОЛЖНА быть установлена на суп-
порте в верхнем положении, чтобы
направить масло через сопло масляного
охладителя.
В этот момент заблокируйте стопорные
гайки, чтобы обеспечить дальнейшую резку
на ту же глубину.
По окончании резки, еще во время вращения трубы,
уберите труборез. Поверните рукоять трубореза.
чтобы освободить ролики и вернуть труборез в по-
ложение хранения.
Чтобы выполнить отрезание без попадания
масла внутрь материала, выполните сле-
дующие шаги:
Фиксация стопорных гаек обеспечит даль-
нейшее резание труб из сарана и труб с
пластиковым покрытием на ту же глубину.
По завершении операции резания, пока труба
вращается, отведите режущий инструмент.
Вращайте рукоятку трубореза, чтобы освободить
ролики и вернуть труборез в положение хранения.
Для нарезания резьбы на трубы с покры-
тием с помощью головки 714/914, оператор
ДОЛЖЕН установить фиксирующую пла-
стину, которая поставляется с труборезом
№ 766.
