Компания Ridge Tool
12
4. Установтие спусковой рычаг ВНУТРЬ. (Рисунок 11)
5. Установите синусную линейку ВНУТРЬ (БЕЗ ФИКСА-
ЦИИ). (Рисунки 11 и 14)
6. Когда головка будет в нижнем положении, подайте
вверх рукоятку фиксирующей пластины (рисунок 11,
шаг 4), пока спусковой рычаг не защелкнется в кор-
пусе головки.
7. Ручка переключателя должна быть в положении 12
об/мин.
Переключение следует выполнять во время
холостой работы станка. Не трогайте ручку при нагрузке.
8. Переведите переключатель REV/OFF/FOR в поло-
жение FOR и нажмите на педальный выключатель
9. Вращайте маховик суппорта против часовой стрелки,
чтобы головка встала напротив конца трубы одним
движением. Спусковой рычаг активирует механизм
отвода. Продолжайте давить на маховик для запуска
гребенок.
ВНИМАНИЕ!

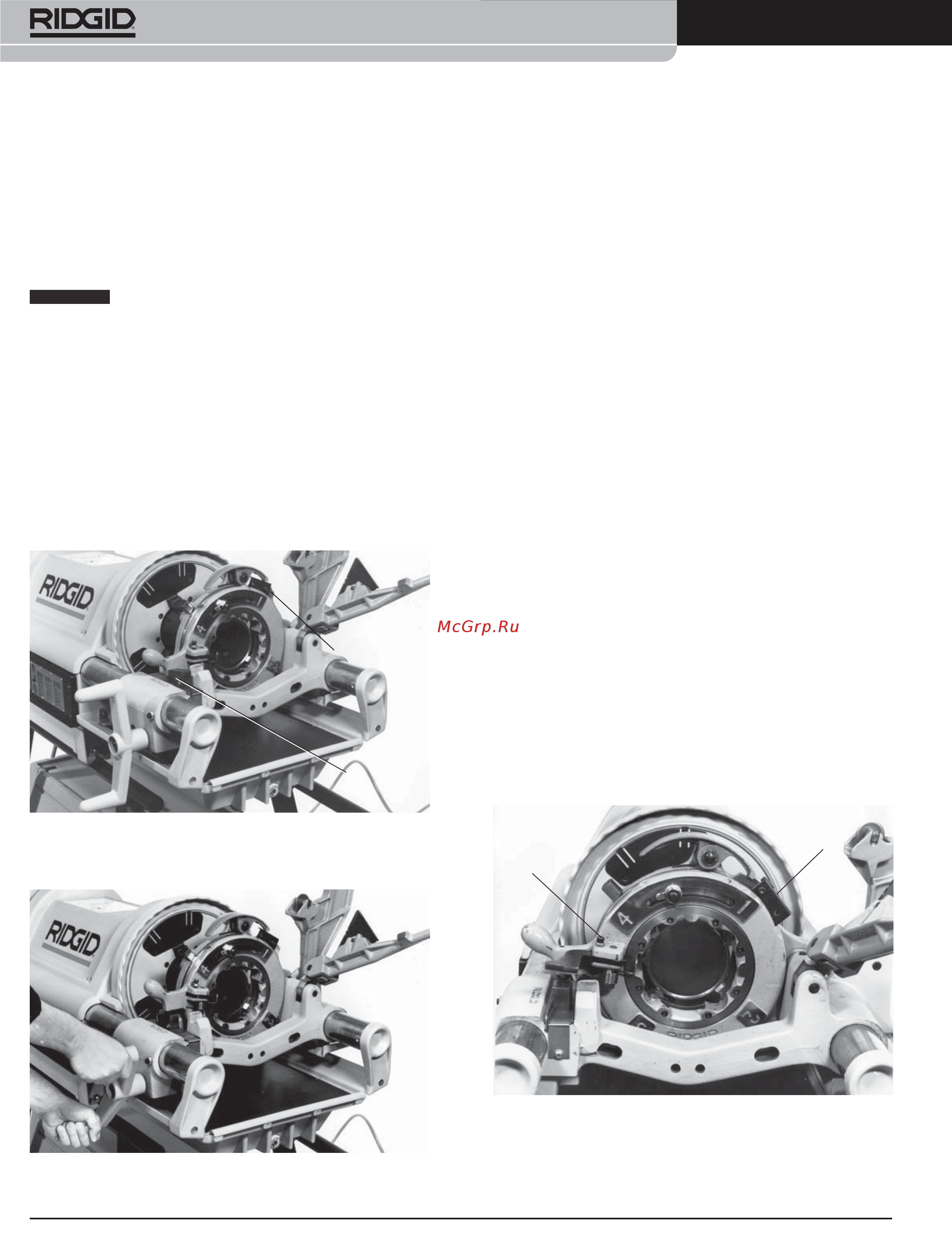

Рисунок 14 – Расположение фиксирующей пластины
для NPT/BSPT
Конические резьбы
Рисунок 15 – Нарезание резьб NPT/BSPT с помощью
головок № 714 или 914
10. В конце резания механизм отвода автоматически
отводит гребенки. (см. рисунок 13.)
ВНИМАНИЕ!
11. Отпустите педальный выключатель и поверните ма-
ховик суппорта по часовой стрелке для отвода
головки.
12. Поверните головку обратно в верхнее положение.
Нарезание резьбы на трубы с помощью го-
ловок № 714 и 914 (NPSM/BSPP)
1. Выкрутите винт спускового рычага из поворотной
планки спускового рычага. Отцепите пружину спус-
кового рычага от спускового рычага. Вращайте
спусковой рычаг наружу, пока отверстие в нем не
встанет вровень с отверстием для винта в поворотной
планке. Вкручивайте винт, пока он не войдет в за-
цепление со спусковым рычагом (рисунки 12 и 16).
2. Расположите фиксирующую пластину (рисунки 12 и
16).
3. Передвиньте синусную линейку суппорта в правый
конец суппорта и вращайте крючок линейки, пока
он не войдет в отверстие в конце суппорта (рисунки
12 и 16).
4. Пока головка находится в нижнем положении, под-
нимите рукоятку фиксирующей пластины, пока
спусковая рукоятка (рисунок 12, шаг 4) не попадет в
паз.
5. Переведите переключатель REV/OFF/FOR в положе-
ние FOR и нажмите на педальный выключатель.
6. Поверните маховик суппорта, чтобы гребенки нахо-
дились у конца трубы. Продолжайте давить на
маховик для запуска гребенок.
Рисунок 16 – Расположение фиксирующей пластины
для цилиндрических резьб NPSM/BSPP
Резьбонарезной станок №1224
Поворотная
планка
спускового
рычага
Фиксирующая
пластина
Механизм
отвода
Фиксирующая
пластина
ОСТОРОЖНО
Маховик суппорта можно переместить для
увеличения силы рычага во время запуска
гребенок. Для перемещения: потяните за
маховик (от станка), поверните маховик в
нужное положение, вдавите маховик об-
ратно.
Чтобы частично отвести головку, ослабьте
гайку регулировки размера и вручную от-
ведите гребенки путем вращения дискового
кулачка. Поднимите рукоятку фиксирую-
щей пластины для защелкивания спускового
рычага. Отведите головку от трубы и за-
дайте новый размер.
