Рисунок 18 – Проверка длины резьбы
ВНИМАНИЕ!
ВНИМАНИЕ!
Труборез №766 для труб из сарана
Установка трубореза №766 для труб из са-
рана
1. Вытащите крючок синусной линейки суппорта (НА-
РУЖУ) за край суппорта, чтобы труборез не
столкнулся с синусной линейкой. (Рисунок 19)
2. Замените роликовый труборез № 764 на труборез №
766 с лезвиями.
3. Расположите вставной резец так, чтобы режущая
кромка на 0,8 мм выходила за нижнюю часть салазок
резцедержателя. Надежно затяните.
Компания Ridge Tool
14
Установка гребенок в самооткрываю-
щиеся головки № 713 и 913 (только левая
резьба)
Для резьбонарезных головок № 713 и 913 (рисунок 10) для
левых резьб требуется три набора гребенок для нарезания
резьбы на трубы в диапазоне 1/4 – 2 . Для каждого из
следующих диапазонов размеров труб требуется один
набор гребенок: (1/4"- 3/8"), (1/2"- 3/4") и (1" - 2").
1. Положите головку на верстак цифрами вверх.
2. Переведите расцепляющий рычаг в открытое поло-
жение.
3. Ослабьте зажимной рычаг примерно на три оборота.
4. Поднимите язычок шайбы зажимного рычага и из-
влеките его из паза под размерной шкалой.
Переместите расцепляющий рычаг в конец паза в
направлении OVER, указанном на размерной шкале.
5. Извлеките изношенные гребенки из головки.
6. Вставьте новые гребенки по отметке. Номера гребе-
нок 1 – 4 должны совпадать с номерами на головке.
7. Переместите расцепляющий рычаг назад, чтобы язы-
чок шайбы зажимного рычага попал в паз под
размерной шкалой.
8. Двигайте размерную шкалу головки, пока риска на
стопорном винте или звене не встанет напротив нуж-
ной размерной отметки на размерной шкале. (Для
болтовых резьб выполните выравнивание с линией
BOLT на размерной шкале.)
9. Затяните зажимной рычаг
10. Если требуются резьбы большего или меньшего раз-
мера, установите риску в направлении отметки OVER
или UNDER на размерной шкале.

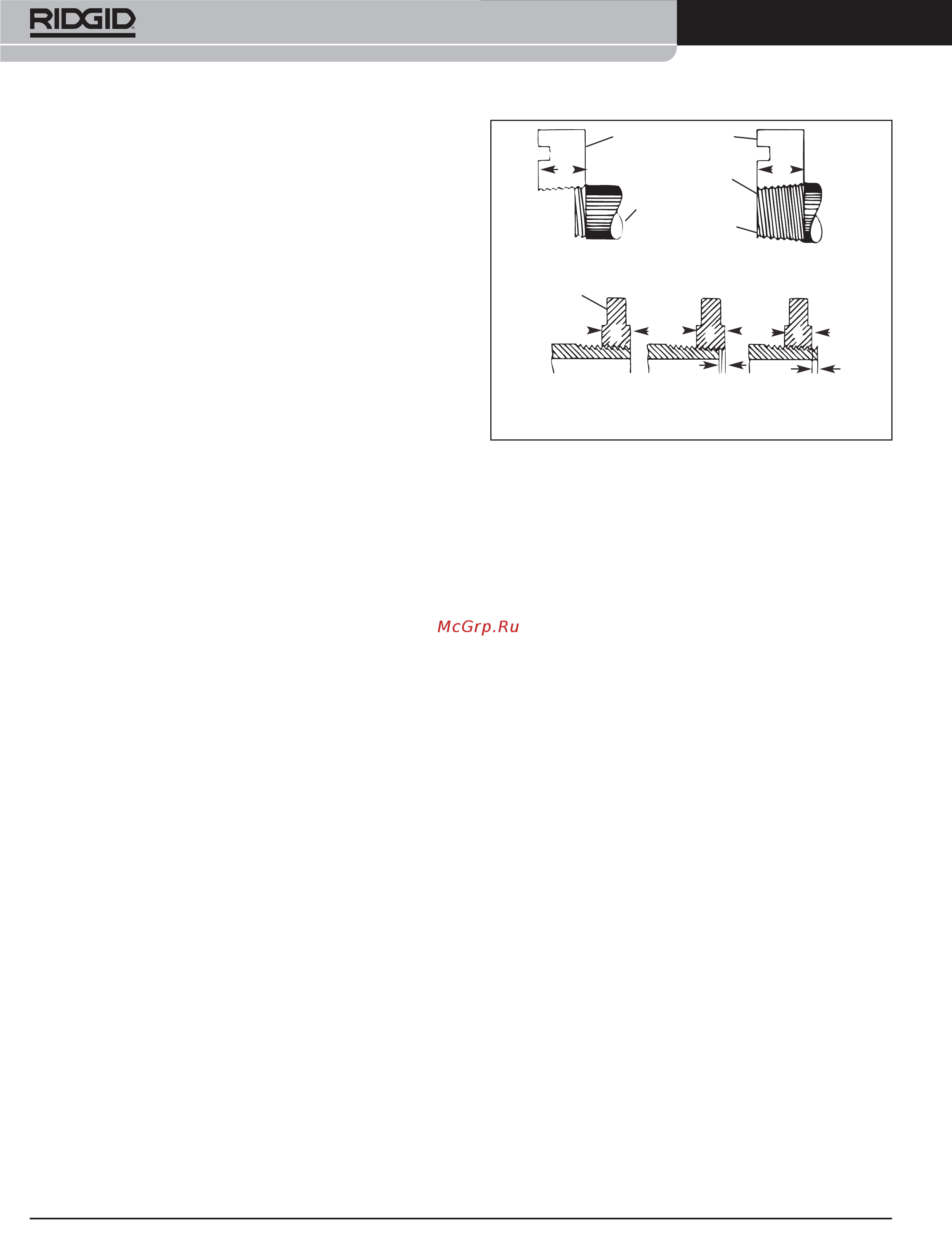

Проверка длины резьбы
1. Резьба нарезана до нужной длины, когда конец трубы
находится вровень с краями гребенок (рисунок 18А)..
2. Головка регулируется для получения резьбы нуж-
ного диаметра. По возможности, резьбы следует
проверить с помощью резьбового кольца (рисунок
18Б). Резьба нарезана правильно, если для вырав-
нивания конца трубы с торцом резьбового кольца
требуется добавить или снять 1 виток.
Резьбонарезной станок №1224
WW
D
D
D
Гребенка
Труба
Гребенка
Труба
А - Резьба шириной с гребенку
Начало нарезания резьбы
Вровень (ба-
зовый
размер)
На 1 виток
больше (макс.
размер)
На 1 виток
меньше (мин.
размер)
Тонкое
резьбовое
кольцо
Законченная резьба
Гребенка
вровень с
концом
трубы
Б - Проверка резьб кольцом
Если резьбовое кольцо отсутствует, можно
использовать фитинг. Он должен быть
таким же, который используется во время
работы. Трубную резьбу необходимо наре-
зать так, чтобы можно было вручную
накрутить фитинг на 2-3 витка. Если ис-
пользован неправильный диаметр резьбы,
риску следует переместить к отметке OVER
или UNDER на размерной шкале. (См.
"Установка гребенок в головки")
Отводящиеся гребенки, используемые в го-
ловках 714/914, не являются гребенками
полной ширины!
