4. Поднимите головку.
5. Двигайте маховик суппорта к трубе, пока ведущий
конец гребенки не встанет вровень с трубой. (Рисунок
21)
6. Нажмите на спускной рычаг, чтобы он встал на верх-
нюю часть фиксирующей пластины, и начните
нарезать нормальную резьбу с помощью маховика
суппорта. (Рисунок 22).
Головка №725 для накатки
желобков
Накатка желобков на трубах с помощью
головки №725 для накатки желобков
(Рисунок 23)
1. Установите правильный комплект гребенок. См. про-
цедуру установки гребенок.
2. Вытащите крючок синусной линейки суппорта (НА-
РУЖУ) за край суппорта, чтобы головка не
столкнулась с синусной линейкой.
3. Поверните труборез и зенковку в верхнее положение.
4. Настройте головку на нужный размер.
5. Полностью ослабьте ходовой винт, чтобы гребенки не
соприкасались с внешней поверхностью трубы.
6. Когда труба надежно зафиксирована в переднем
патроне, вращайте маховик суппорта против часо-
вой стрелки, чтобы подвести упор головки к концу
трубы.
7. Задайте скорость 36 об/мин.
8. Переведите переключатель REV/OFF/FOR в положе-
ние FOR и нажмите на педальный выключатель.
9. Медленно вращайте ходовой винт для подачи резцов
для желобков в трубу, чтобы начать накатку желоб-
ков.
10. До фиксации стопорных гаек для настройки вытачи-
вающих гребенок под нужную глубину, труба должна
выполнить 3-4 оборота для очистки материала, остав-
шегося в желобке.
11. Зафиксируйте стопорные гайки напротив корпуса ро-
лика.
12. Вращайте ходовой винт против часовой стрелки для
отведения накатывающих гребенок от трубы.
ВНИМАНИЕ!
13. По завершении операции резания, пока труба вра-
щается, отведите режущий инструмент.
Резьбонарезной станок №1224

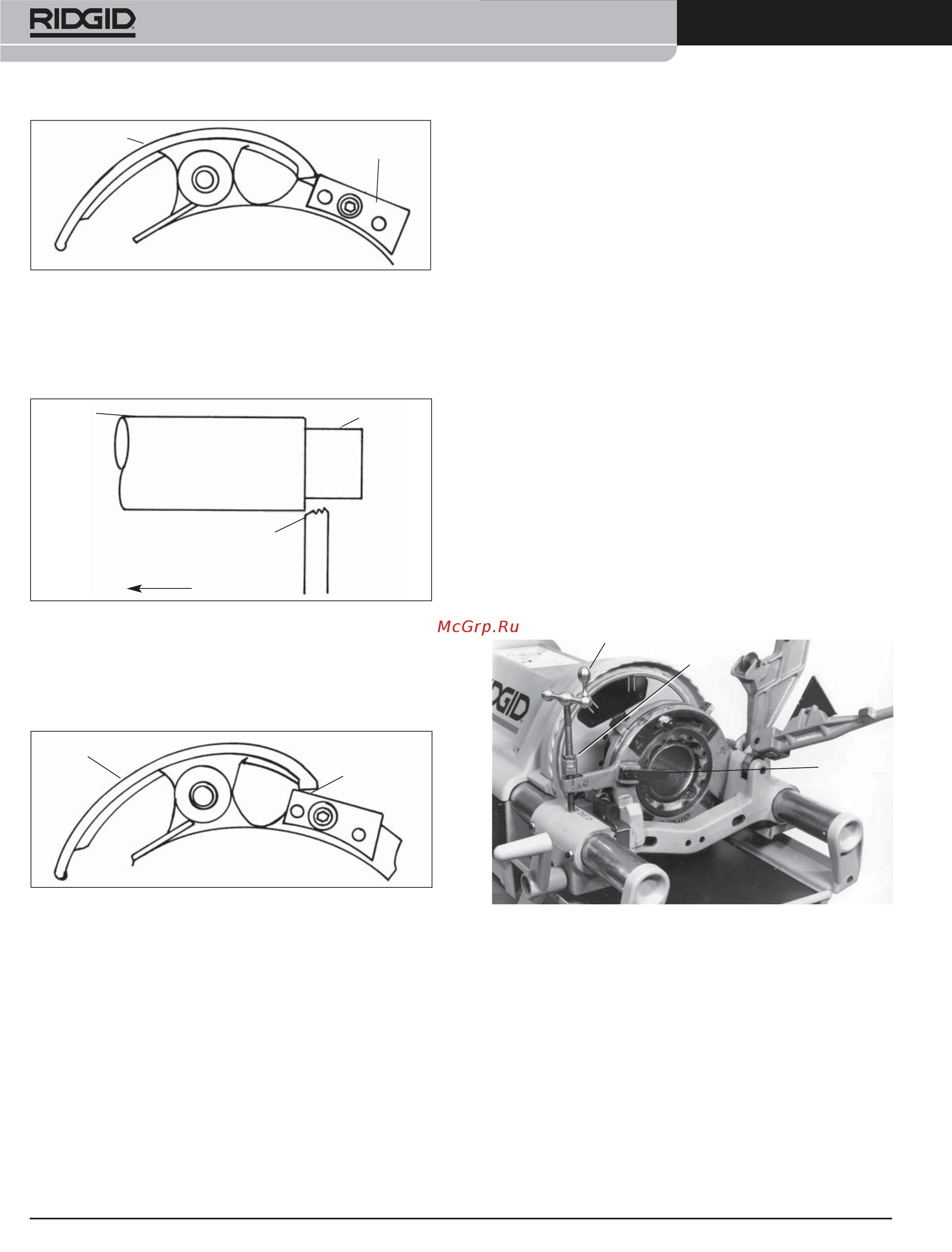

Рисунок 21 – Расположите ведущий конец гребенки
вровень с трубой
Рисунок 22 – Положения спускового рычага и фик-
сирующей пластины для нарезания резьбы
стандартной длины
Рисунок 23 – Головка № 725 для накатки желобков
Ходовой
винт
Трубный
упор
Стопорные
гайки
Рисунок 20 – Поднимите головку и отрегулируйте
до положения, указанного выше.
Спусковой
рычаг
Фиксирующая
пластина
Труба
Покрытие
Ведущий край гребенки
Ход суппорта
Спусковой
рычаг
Позиция для
нарезания
резьбы
стандартной
длины
Фиксация стопорных гаек обеспечит даль-
нейшее вытачивание с той же глубиной.
