Компания Ridge Tool
11

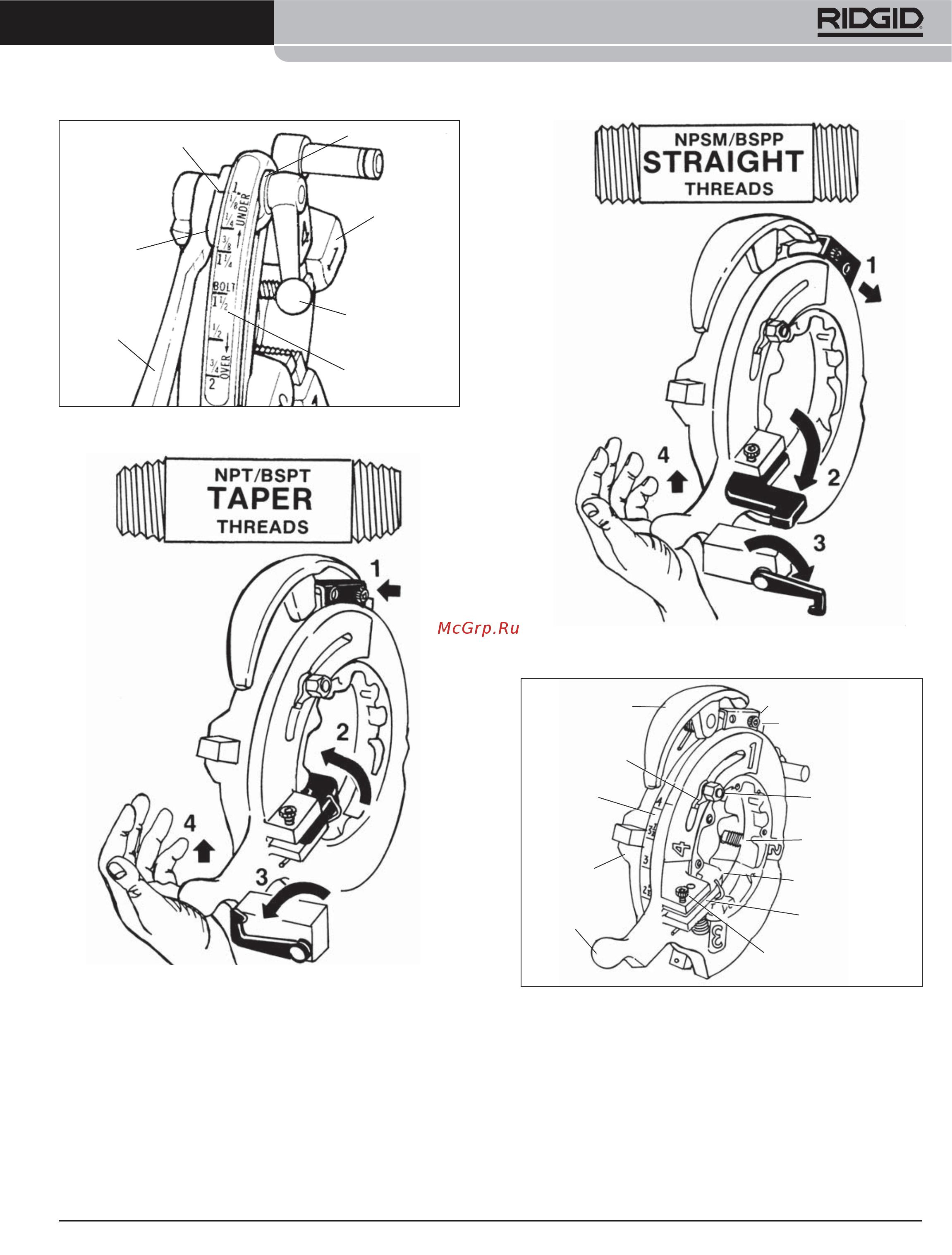

Рисунок 10 – Быстрооткрывающаяся головка № 713
и 913
Рисунок 13 – Головки № 711 и 914
Нарезание резьбы на трубы с помощью са-
мооткрывающихся головок №714 и 914
(NPT/BSPT)
1. Установите комплект гребенок. См. процедуру установки
гребенок.
2. Поверните труборез и зенковку в верхнее положение.
3. Установите фиксирующую пластину ВНУТРЬ. (Рисунки 11 и
14)
Резьбонарезной станок №1224
1.
2.
3.
4. Рычаг головки
НА СИНУСНОЙ
ЛИНЕЙКЕ
(КРАН)
1.
2. Спусковой рычаг НА-
РУЖУ и
зафиксировать
3. Синусная линейка
НАРУЖУ
(Зафиксирована)
4. Рычаг головки ОТ
СИНУСНОЙ ЛИ-
НЕЙКИ (КРАН))
Спусковая ру-
коятка
Спусковой рычаг
Гребенка (4)
Гайка регули-
ровки
размера
Шайба головки
Дисковый
кулачок
Фиксирующая
пластина
Винт пластины
Винт спускового
рычага
Рукоятка фик-
сирующей
пластины
Корпус
головки
Поворотная
планка спуско-
вого рычага
Рисунок 11 – Настройка самоотркрывающихся го-
ловок № 714 или 914 на резьбы NPT или BSPT
Рисунок 12 – Настройка самоотркрывающихся голо-
вок № 714 или 914 на резьбы NPSM или BSPP
Риска
Звено
Расцепной
рычаг
Шайба
Головка
Зажимной
рычаг
Размерная
шкала
Фиксирующая
пластина НА-
РУЖУ
Фиксирующая пла-
стина ВНУТРЬ
Спусковой
рычаг ВНУТРЬ
Синусная ли-
нейка НАРУЖУ
(Свободна)
