34008097IT/AE - Pagina 23
5. Manutenzione
Rimontaggio del nuovo modulo batteria
Ripetere le operazioni sopra descritte in senso inverso.

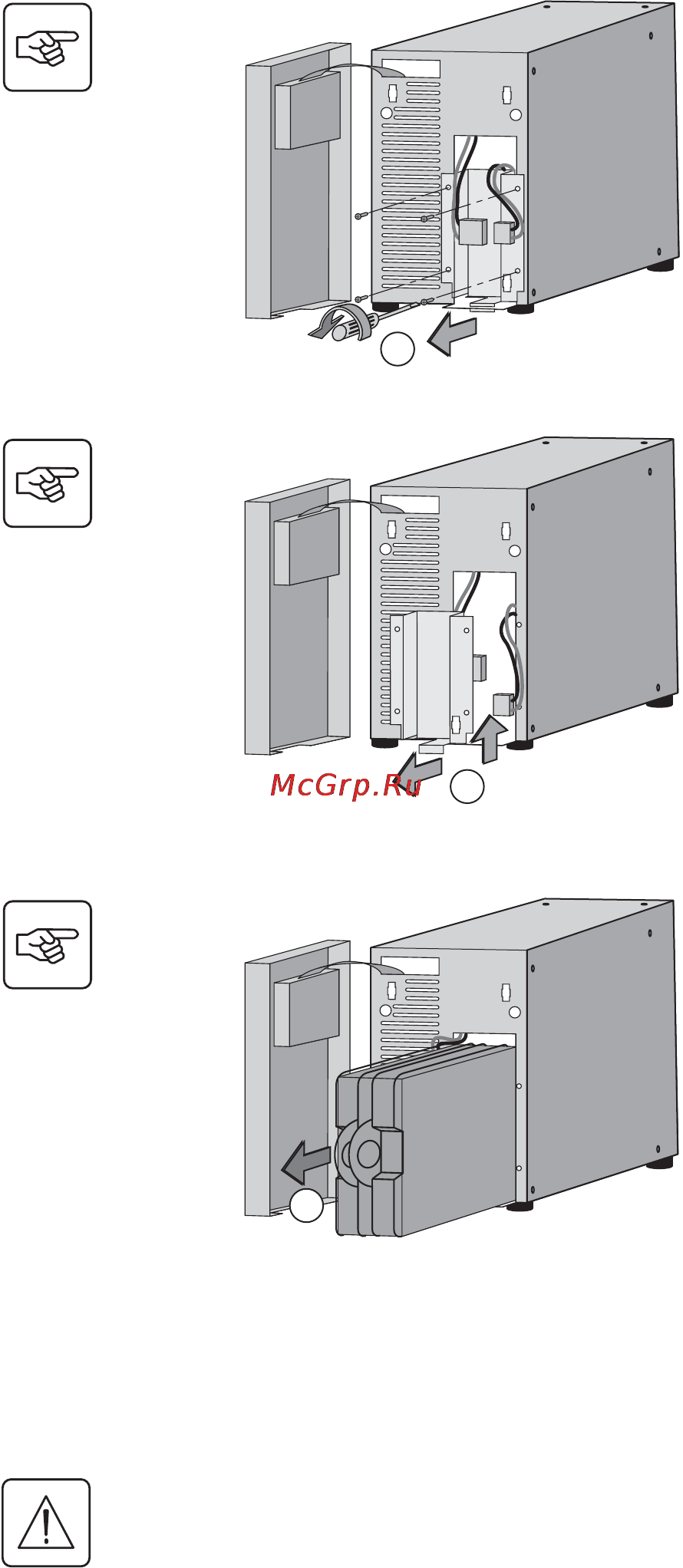

C - Rimuovere le 4 viti di fissaggio del
coperchio metallico di protezione batteria.
D - Rimuovere il coperchio di protezione
batteria.
E - Estrarre il gruppo batteria tirando sulla
linguetta di plastica e procedere alla
sostituzione.
◗ Per preservare la sicurezza e lo stesso livello di performance, utilizzare elementi batteria forniti da EATON.
◗ Fare attenzione ad inserire correttamente i componenti maschio e femmina del connettore durante il raccordo.
C
D
E
