Eaton Powerware EX EXB 1000/1500 RT2U [97/200] Installazione
![Eaton Powerware EX 1500 [97/200] Installazione](/views2/1065113/page97/bg61.png)
34008097IT/AE - Pagina 11
2. Installazione
2.4 Porte di comunicazione

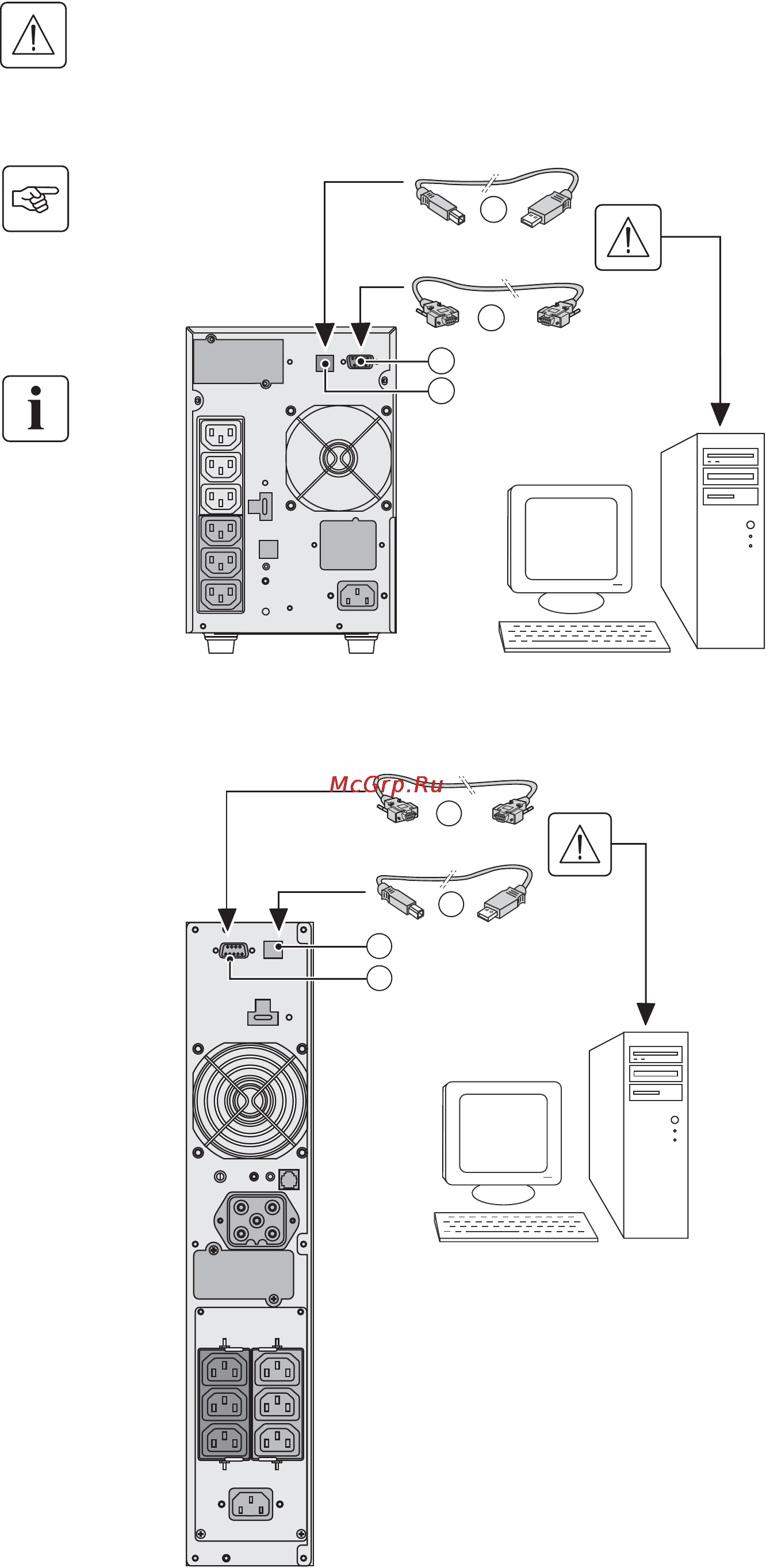

Raccordo della porta di comunicazione RS232 o USB (facoltativa)
La porta di comunicazione RS232 e la porta di comunicazione USB non possono funzionare contemporaneamente.
Modello Tower
1 - Collegare il cavo di comunicazione RS
232 (33) o USB (34) alla porta seriale o USB
dell’apparecchiatura informatica.
2 - Collegare l’altra estremità del cavo di
comunicazione (33) o (34) alla porta di
comunicazione USB (1) o RS232 (2)
dell’ASI.
L'ASI è ora in grado di dialogare con un
software di amministrazione, di
configurazione o di sicurezza EATON.
Modello RT
34
33
2
1
34
33
1
2
34008097IT_AE.fm Page 11 Lundi, 1. décembre 2008 4:31 16
