34008097DE/AE - Seite 12
2. Aufstellung und Installation
Einbau der optionalen Kommunikationskarten
2.5 Anschlussbelegung der optionalen kommunikationskarte (2)

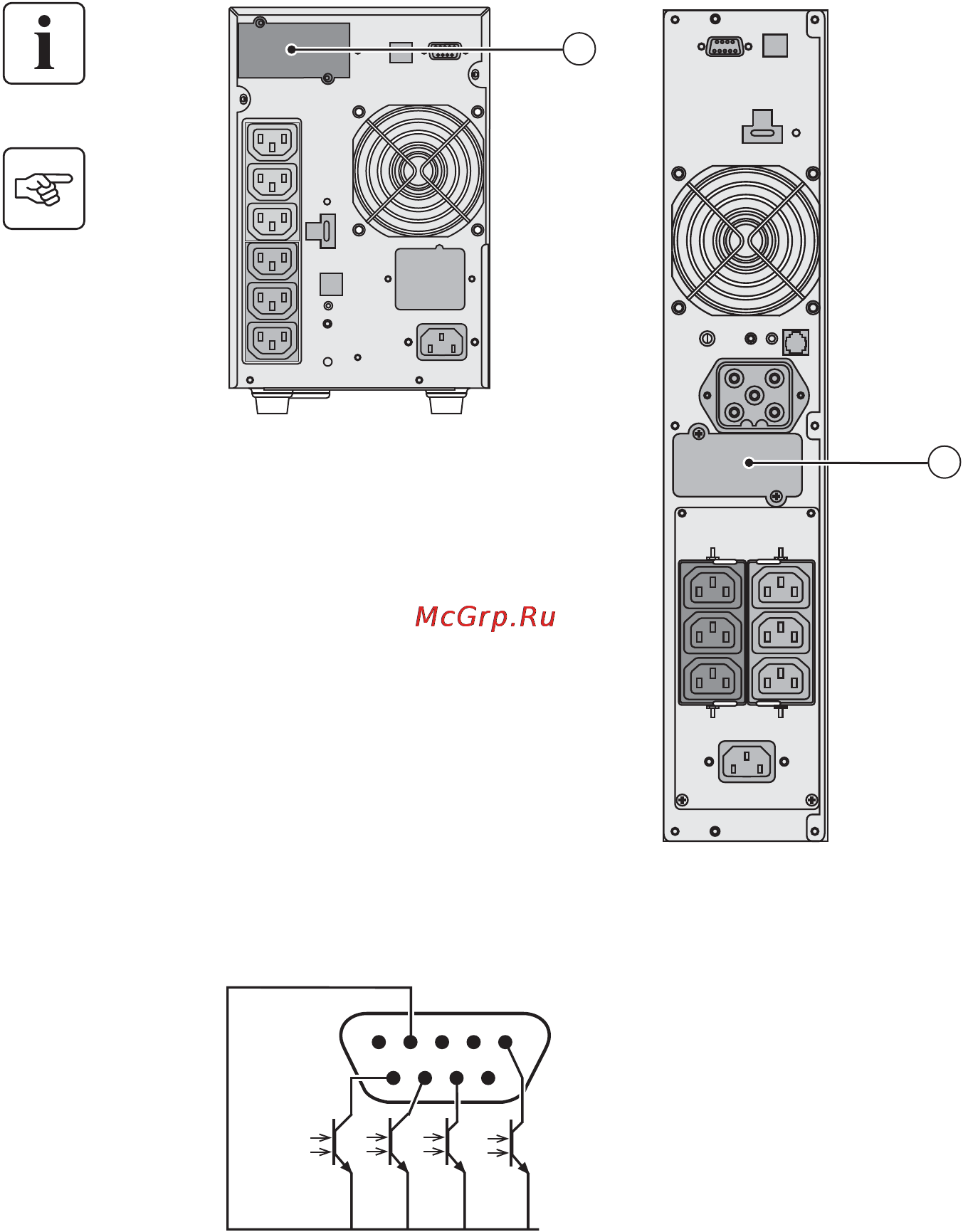

Tower-Modell RT-Modell
Die Kommunikationskarten können bei
eingeschalteter USV installiert werden:
(4): Steckplatz für Kommunicationskarte
(beschränkter Zugang).
1 - Kartenfachabdeckung (4) an der USV-
Rückseite abschrauben und
herausnehmen.
2 - Kommunikationskarte in den
entsprechenden Steckplatz einstecken.
3 - Abdeckung erneut anschrauben.
◗ Pin 2, 3, 5 und 6 : unbenutzt.
◗ Pin 1 : NRE-Betrieb.
◗ Pin 4 : gemeinsamer Rückleiter.
◗ Pin 7 : Voralarm "Ende der Autonomiezeit".
◗ Pin 8 : Verbraucher geschützt.
◗ Pin 9 : Batteriebetrieb.
S : Schließer.
Bei aktivem Signalzustand ist der Kontakt zwischen dem entsprechenden Pin und dem gemeinsamen Rückleiter 4
geschlossen.
Kennwerte der Kontakte (Optokoppler)
◗ Spannung : max. 48 V DC,
◗ Strom : max. 25 mA,
◗ Leistung : 1,2 W.
4
4
SSSS
Gemeinsam
5432
9876
1
