34008097ES/AE - Página 26
6. Anexos

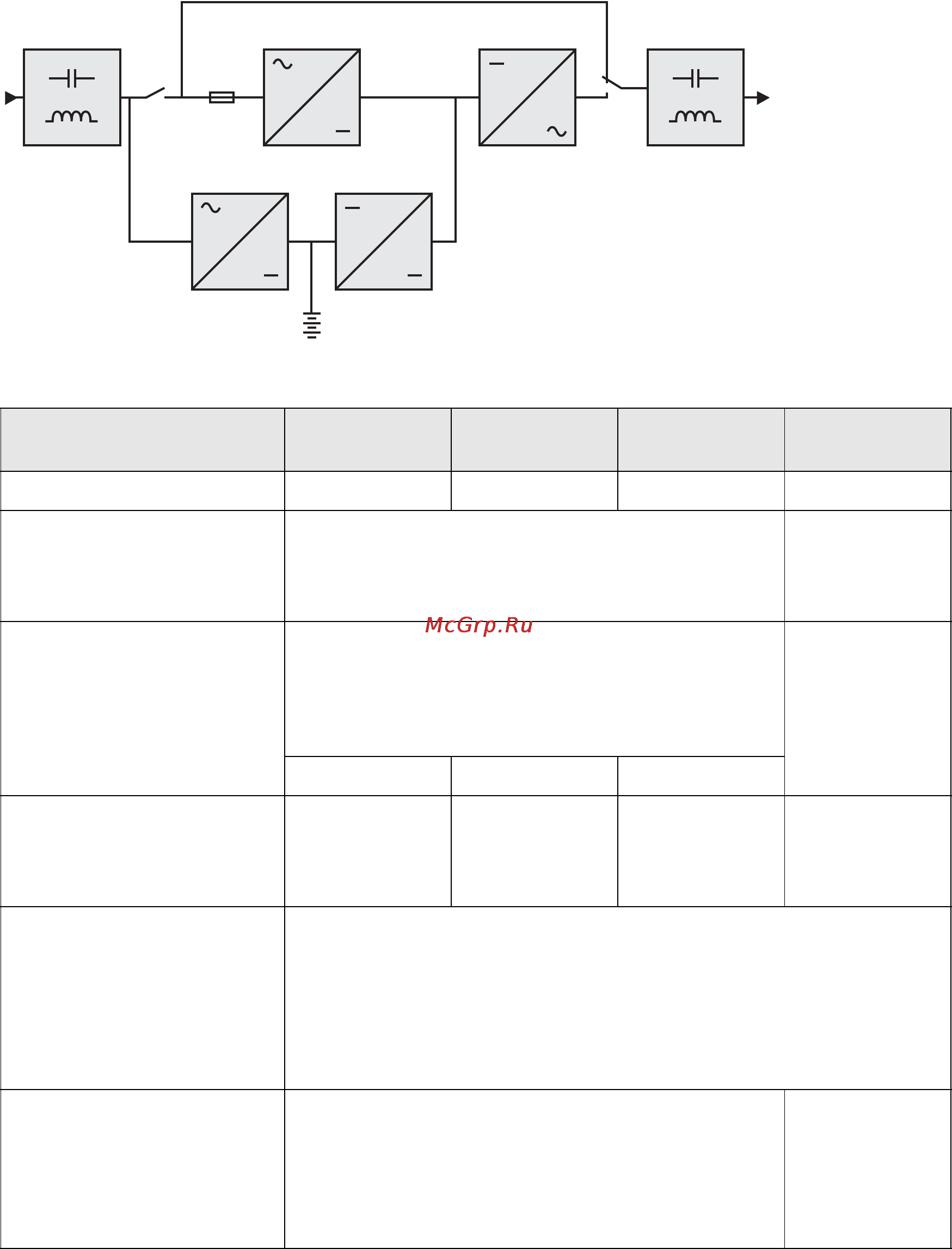

6.1 Especificaciones técnicas
(1) Extensión de batería adaptable a EX 1000 y EX 1500.
(2) Extensión de batería adaptable a EX 1000 RT y EX 1500 RT.
(3) Potencia de salida de 900 W estándar, y de 800 W en cuanto un módulo EXB es conectado.
(4) Potencia de salida de 1350 W estándar, y de 1250 W en cuanto un módulo EXB es conectado.
(5) Valores dados a un 20% / 33% / 66% / 100% de la potencia del SAI.
(6) Ajustable de 200 V a 250 V mediante el software UPS Config.
(7) Modo convertidor de frecuencia programable mediante el software UPS Config.
(8) Valores nominales proporcionados para una tensión de salida de 230 V.
EX 700 EX 1000
EX 1000 RT
EX 1500
EX 1500 RT
EX EXB
(1)
EX EXB RT
(2)
Potencia de salida 700 VA / 630 W 1000 VA / 900 W
(3)
1500 VA / 1350 W
(4)
Red eléctrica de alimentación
◗ Tensión
◗ Frecuencia
◗ Factor de potencia
Monofásica 100 / 120 / 140 / 160 a 284 V
(5)
50/60 Hz (autoselección)
> 0,95
Salida utilización
◗ Tensión
◗ Frecuencia
◗ Distorsión armónica (THDV)
◗ Capacidad de sobrecarga
◗ Corriente
Monofásica 230 V ±3%
(6)
50/60 Hz ±0,5%
(7)
< 4% con carga lineal, < 6% con carga no lineal
102% permanente, 130% 12s, > 130% 2s
3 A
(8)
4,3 A
(8)
6,5 A
(8)
Batería 2x12 V - 7 Ah,
de plomo
hermético
sin mantenimiento
3x12 V - 7 Ah,
de plomo
hermético
sin mantenimiento
3x12 V - 9 Ah,
de plomo
hermético
sin mantenimiento
2 cadenas de
3x12 V - 9 Ah, de
plomo hermético,
sin mantenimiento
Medio ambiente
◗ Nivel acústico
◗ Temperatura de funcionamiento
◗ Humedad
◗ Corriente de fuga
◗ Temperatura de almacenamiento
◗ Altitud
< 38 dBA
0°C a 40°C
20% a 90% (sin condensación)
< 1,1 mA
-25°C a 40°C
1000 m
Normas y certificación
◗ Seguridad
◗ Prestaciones
◗ CEM
◗ Marcado
IEC/EN 62040-1-1, EN 60950-1 (RD)
IEC/EN 62040-3
EN 50091-2/IEC 62040-2 class B, IEC 61000-4-2/-3/-4/-6-8/-11,
IEC 61000-3-2/-3
CE, TÜV/GS, UL, cUL, CB report
