34008097ES/AE - Página 11
2. Instalación
2.4 Puertos de comunicación

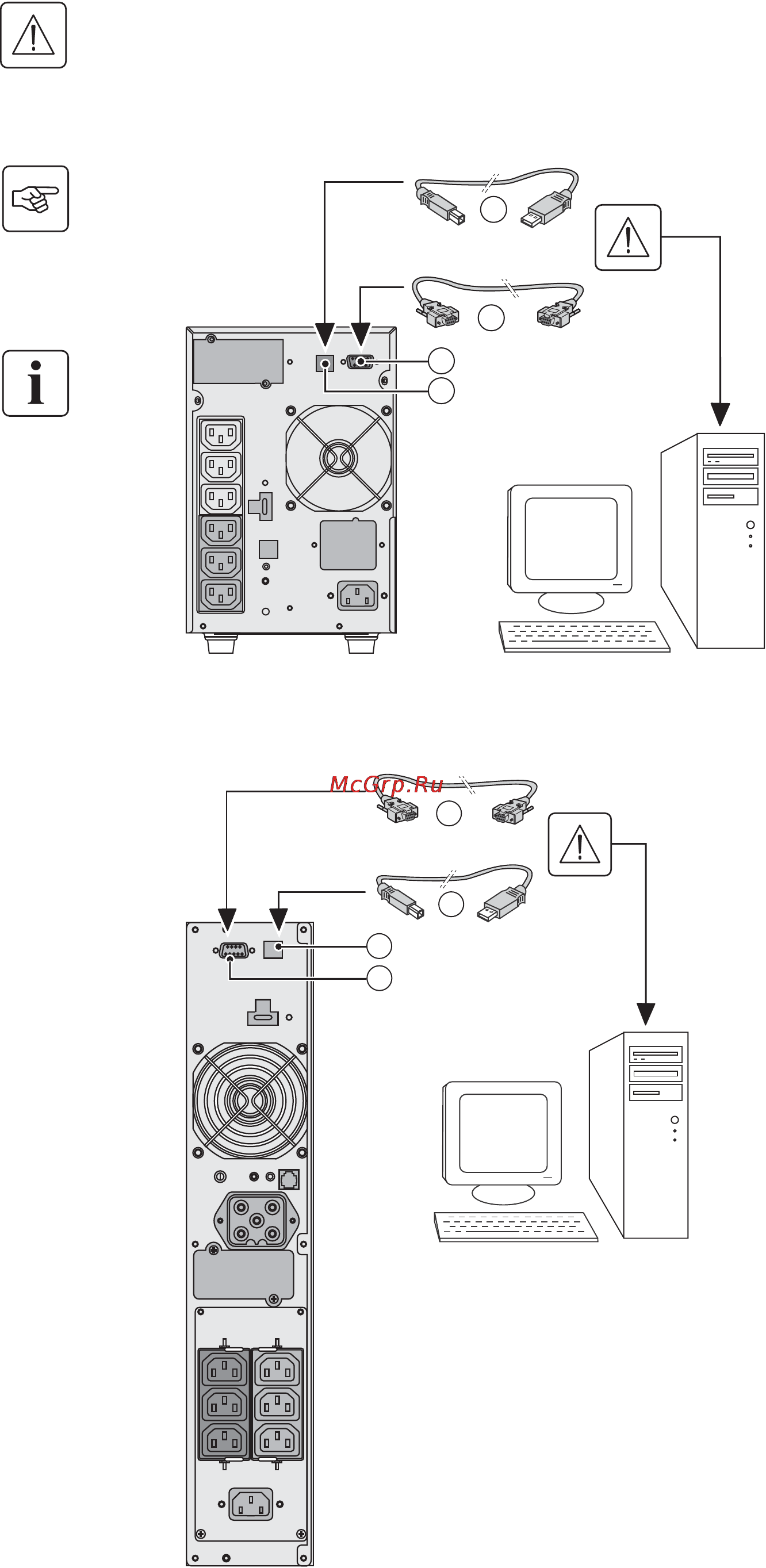

Conexión del puerto de comunicación RS232 o USB (facultativo)
El puerto de comunicación RS232 y el puerto de comunicación USB no pueden funcionar de forma simultánea.
Modelo Torre
1 - Conectar el cable de comunicación RS
232 (33) o USB (34) al puerto serie o USB
del equipo informático.
2 - Conectar la otra extremidad del cable
de comunicación (33) o (34) al puerto de
comunicación USB (1) o RS232 (2) del SAI.
El SAI ya podrá dialogar con un software
de administración, de personalización o
de seguridad EATON.
Modelo RT
34
33
2
1
34
33
1
2
34008097ES_AE.fm Page 11 Lundi, 1. décembre 2008 4:31 16
