34008097DE/AE - Seite 7
1. Ansichten und Beschreibung

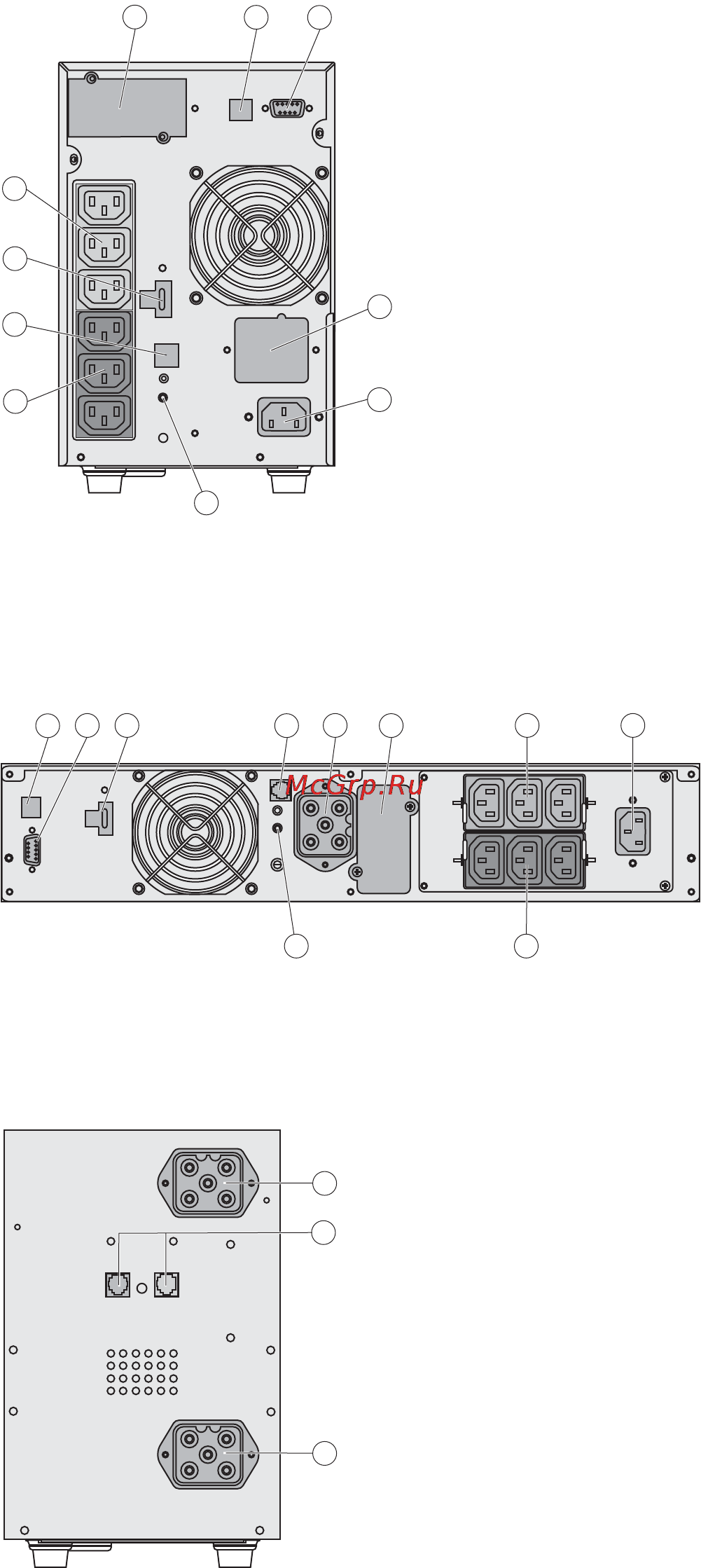

1.2 Rückansicht
EX 700 / 1000 / 1500
EX 1000 RT / 1500 RT
EX EXB (Batterie-Erweiterungsmodul)
(1) USB-Schnittstelle
(2) Kommunikationsport RS232 und
Trockenkontakte
(3) Stecker zur automatischen Erkennung
eines Batteriemoduls EXB (außer EX 700)
(4) Steckplatz für optionale
Kommunikationskarte.
(5) Steckverbinder für EIN/AUS-
Fernbetätigung und NOT-AUS.
(6) Steckverbinder zum Anschluss eines
Batteriemoduls EXB
(7) 3 programmierbare Stecker für den
Anschluss der Ausrüstungen
(8) 3 programmierbare Stecker für den
Anschluss der Ausrüstungen
(9) Netzanschluss
(10) LED-Anzeige für Überprüfung des
korrekten Netzanschlusses Phase/N-Leiter
(SWF)
(11) Steckverbinder zum Anschluss an
USV oder weitere Batteriemodule
(12) Stecker zur automatischen Erkennung
des externen Batteriemoduls
4
1
2
5
3
7
8
6
9
10
4
6
3
5
2
1
8 9
7
10
12
11
11
