34008097ES/AE - Página 12
2. Instalación
Instalación de las tarjetas de comunicación (opcionales)
2.5 Características del puerto de comunicación por contactos (2)

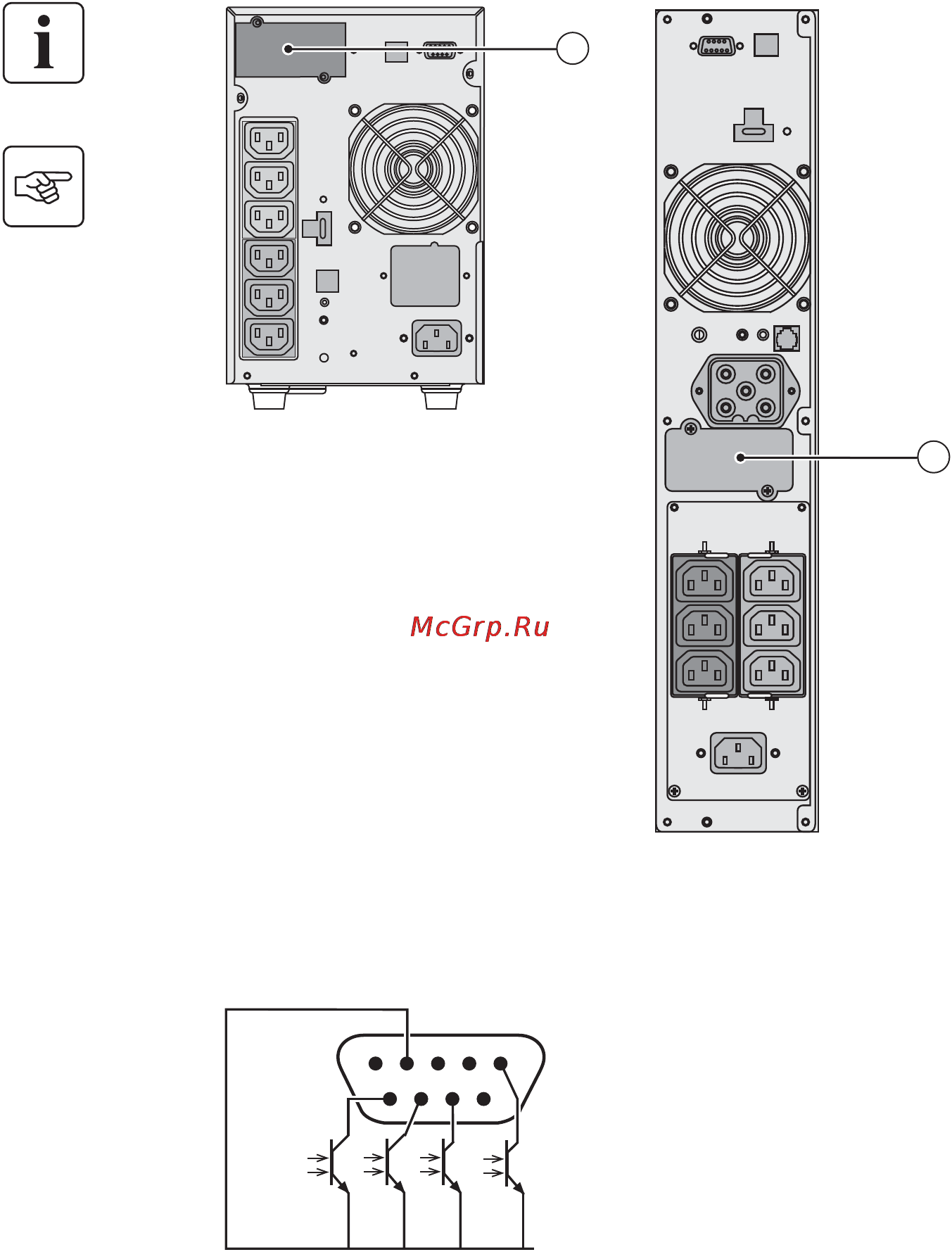

Modelo Torre Modelo RT
No será necesario parar el SAI para
instalar la tarjeta de comunicación:
(4): Emplazamiento de la tarjeta de
comunicacion, con acceso restringido.
1 - Quitar la placa protectora (4) del SAI
fijada con tornillos.
2 - Insertar la tarjeta de comunicación en el
emplazamiento previsto.
3 - Fijar la placa protectora de la tarjeta con
los tornillos.
◗ Clavija 2, 3, 5 y 6 : no se utiliza,
◗ Clavija 1 : funcionamiento con Bypass automático,
◗ Clavija 4 : común usuario,
◗ Clavija 7 : prealarma de fin de autonomía de la batería,
◗ Clavija 8 : aplicaciones de usuario protegidas,
◗ Clavija 9 : funcionamiento con batería,
n.a.: contacto normalmente abierto
Cuando una información está activa, el contacto se mantiene cerrado entre la clavija común 4 y la clavija de la
información correspondiente.
Características de los contactos (optocopladores)
◗ Tensión: 48 VCC máximo,
◗ Corriente: 25 mA máximo,
◗ Potencia: 1,2 W.
4
4
n.a. n.a. n.a. n.a.
común
5432
9876
1
