![Eaton Powerware EX 1500 RT2U [164/200] Tower model](/views2/1065113/page164/bga4.png)
34008097NL/AE - Pagina 22
5. Onderhoud

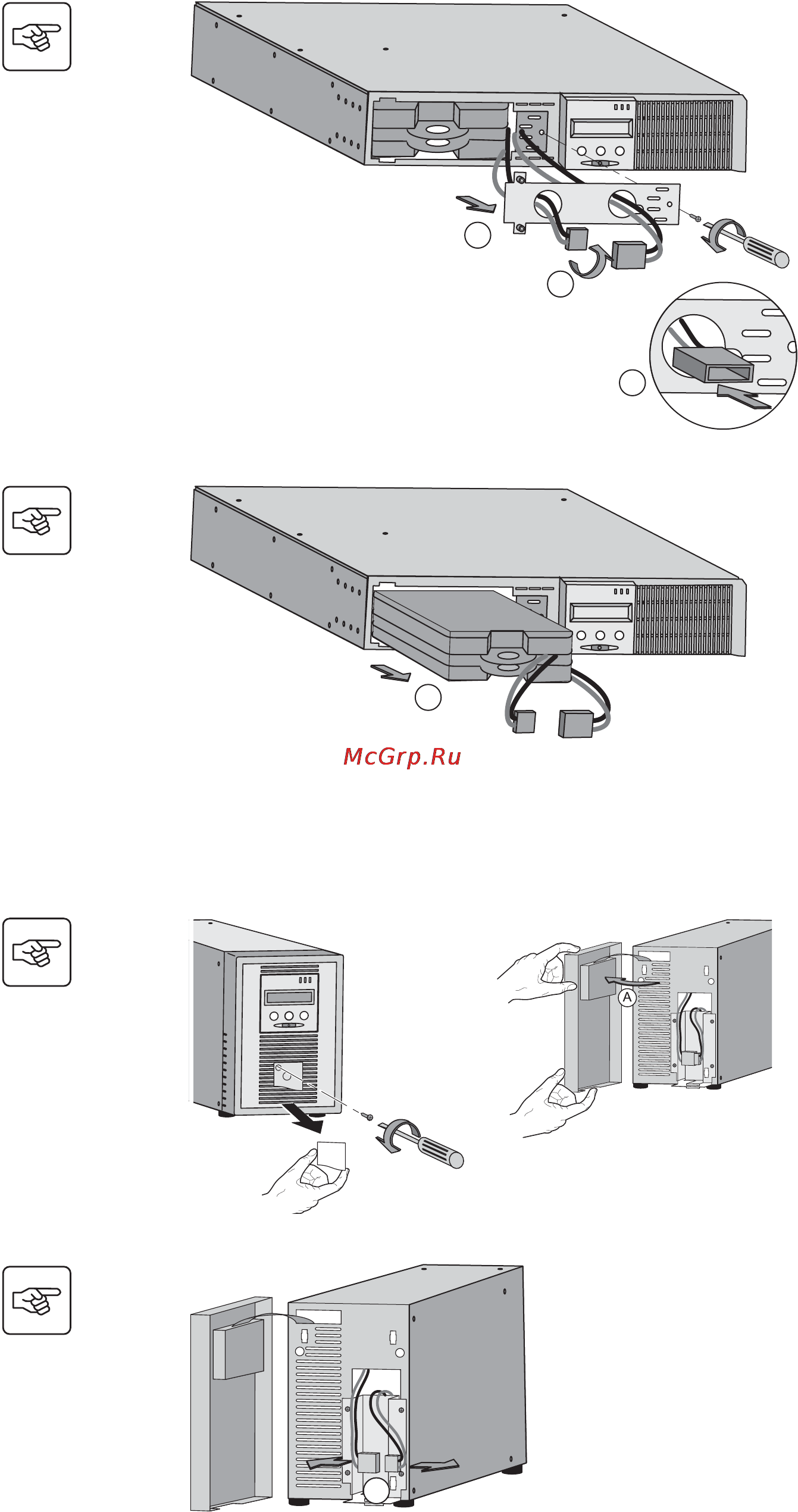

D - Verwijder de metalen beschermkap
van de accu. Deze is met 2 schroeven
bevestigd.
E - Draai de connector.
F - Haal de connector door de opening.
G - Trek aan de plastic lip om het accublok
uit het toestel te halen en vervang het
accublok.
Tower-model
A - Verwijder het voorpaneel en plaats het
naast de UPS.
B - Koppel het accublok af door de beide
connectoren uit elkaar te trekken (nooit
aan de kabels trekken).
F
E
D
G
B
34008097NL_AE.fm Page 22 Lundi, 1. décembre 2008 4:31 16
