Eaton Powerware EX 1000 RT2U [79/200] Wartung und service
34008097DE/AE - Seite 21
5. Wartung und Service
Betriebsstörungen bei einer USV mit HotSwap MBP-Modul
5.2 Austausch des Batteriemoduls
Sicherheitsmaßnahmen:
Die Batterie hat einen hohen Kurzschlußstrom und kann Stromschläge verursachen. Bei jeder Handhabung der
Batterien sind daher folgende Sicherheitsmaßnahmen einzuhalten:
◗ Armbanduhren, Ringe, Armreifen und sonstige an Händen oder Armen getragene Metallgegenstände abnehmen.
◗ Werkzeuge mit Isoliergriff verwenden.

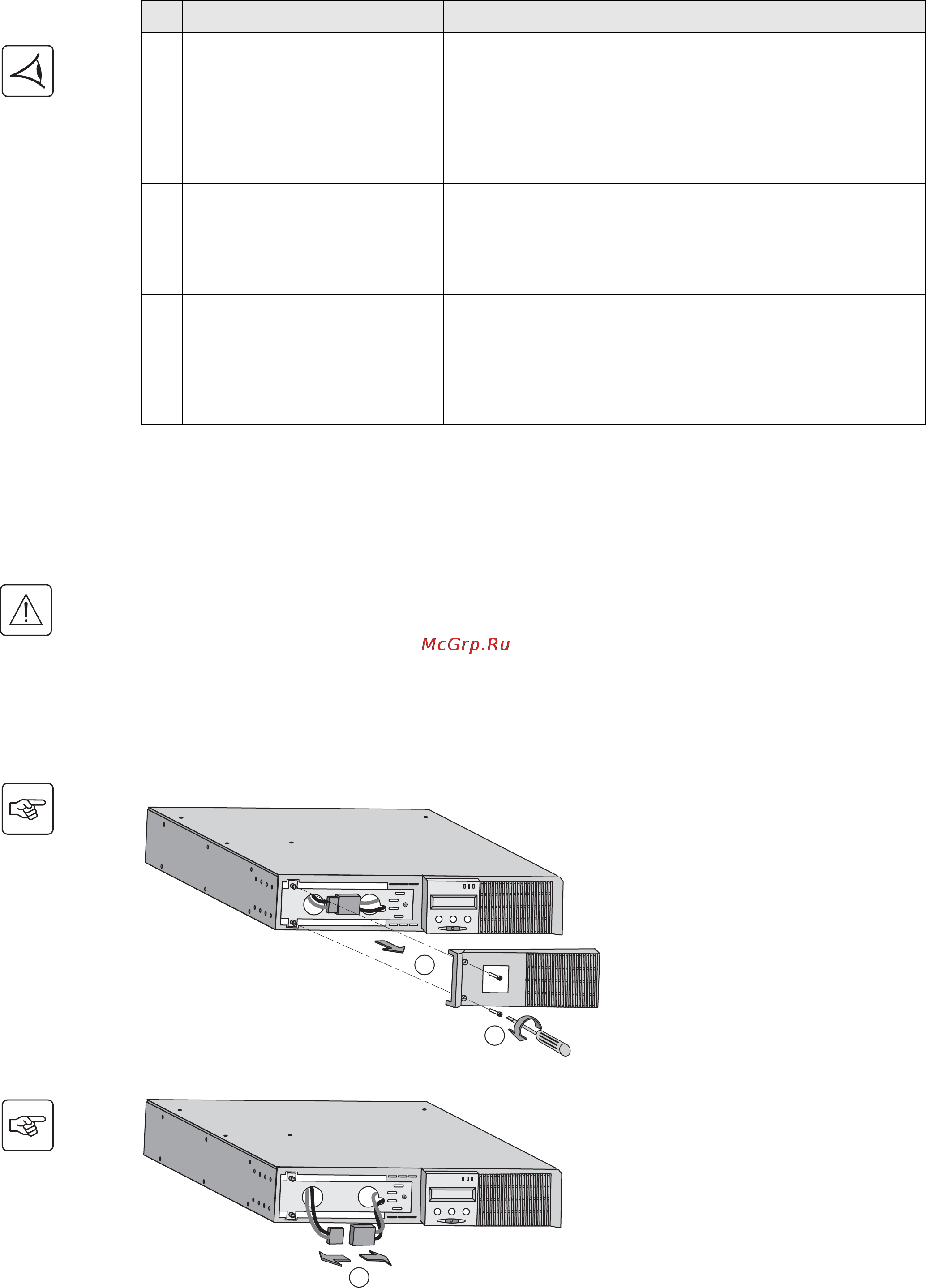

Ausbau des Batteriemoduls
Fehleranzeige Fehlerursache Fehlerbehebung
12 Die angeschlossenen Verbraucher
werden nicht versorgt, wenn der
Drehschalter (49) des HotSwap MBP-
Moduls in der Stellung "By-pass"
steht.
◗ Die Verbraucher sind an den
Ausgang der USV anstatt an das
HotSwap MBP-Modul
angeschlossen.
◗ Das Netzkabel ist an den USV-
Eingang anstatt an das HotSwap
MBP-Modul angeschlossen.
Anschlussverbindungen zwischen
USV und HotSwap MBP-Modul
überprüfen (siehe Abschnitt 2.6).
13 Die angeschlossenen Verbraucher
werden nicht versorgt, wenn der
Drehschalter (49) des HotSwap MBP-
Moduls in der Stellung "Normal"
steht.
◗ Die USV ist ausgeschaltet.
◗ Die Anschlussverbindungen
zwischen USV und HotSwap
MBP-Modul sind fehlerhaft.
◗ USV einschalten.
◗ Anschlussverbindungen zwischen
USV und HotSwap MBP-Modul
überprüfen (siehe Abschnitt 2.6).
14 Die angeschlossenen Verbraucher
werden bei Netzausfall nicht weiter
versorgt.
◗ Der Drehschalter (49) des
HotSwap MBP-Moduls steht in
Stellung "By-pass".
◗ Die Anschlussverbindungen
zwischen USV und HotSwap
MBP-Modul sind fehlerhaft.
◗ Drehschalter (49) des HotSwap
MBP-Moduls in Stellung "Normal"
bringen.
◗ Anschlussverbindungen zwischen
USV und HotSwap MBP-Modul
überprüfen (siehe Abschnitt 2.6).
Bei Störungen mit Abschaltung der USV nach Behebung des Fehlers erneut EIN/AUS-Taste (27) betätigen.
RT-Modell
A - Linken Teil des Frontblechs lösen
(2 Schrauben).
B - Blech abnehmen.
C - Batteriemodul durch Lösen der
2 Steckverbinder abklemmen (nicht an
den Kabeln ziehen!)
B
A
C
34008097DE_AE.fm Page 21 Lundi, 1. décembre 2008 4:32 16
