![Eaton Powerware EX EXB 1000/1500 RT2U [36/200] Présentation](/img/pdf.png)
Eaton Powerware EX EXB 1000/1500 RT2U [36/200] Présentation
![Eaton Powerware EX 1500 [36/200] Présentation](/views2/1065113/page36/bg24.png)
34008097FR/AE - Page 6

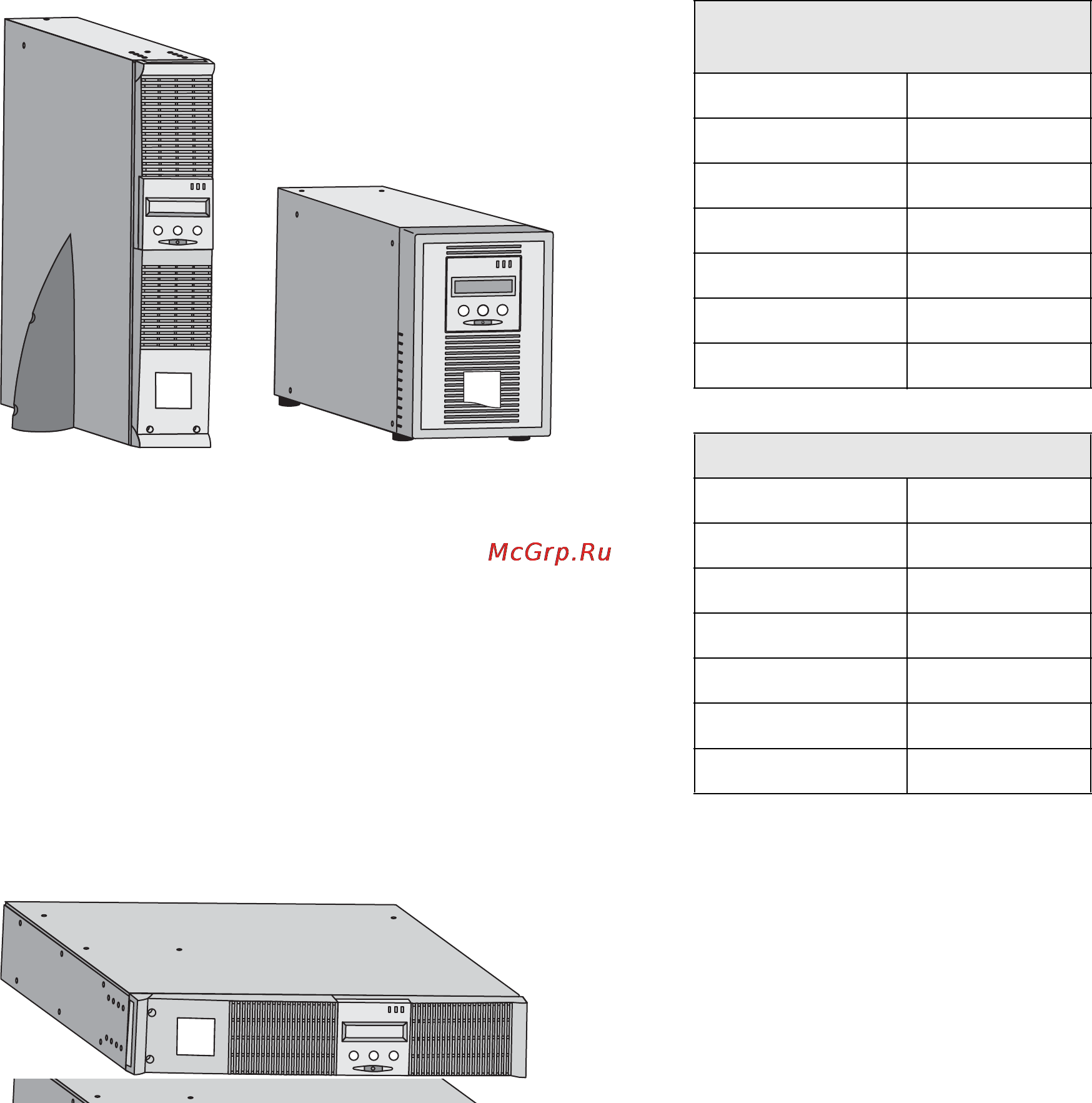

1. Présentation
1.1 Positions standards
Position tour
Position rack
Tableau des dimensions (H x L x P)
en mm
EX 700 242 x 153 x 440
EX 1000 242 x 153 x 440
EX 1000 RT 86,5 x 438 x 483
EX 1500 242 x 153 x 490
EX
150
0 RT 86,5 x 438 x 483
EX EXB 242 x 153 x 440
EX EXB RT 86,5 x 438 x 483
Tableau des masses en kg
EX 700 12,5
EX 1000 15
EX 1000 RT 18
EX 1500 18
EX 1500
RT
20,5
EX EXB 21
EX EXB RT 24,5
34008097FR_AE.fm Page 6 Lundi, 1. décembre 2008 4:30 16
