Eaton Powerware EX EXB 1000/1500 RT2U [151/200] Installatie
![Eaton Powerware EX 1500 [151/200] Installatie](/views2/1065113/page151/bg97.png)
34008097NL/AE - Pagina 9
2. Installatie

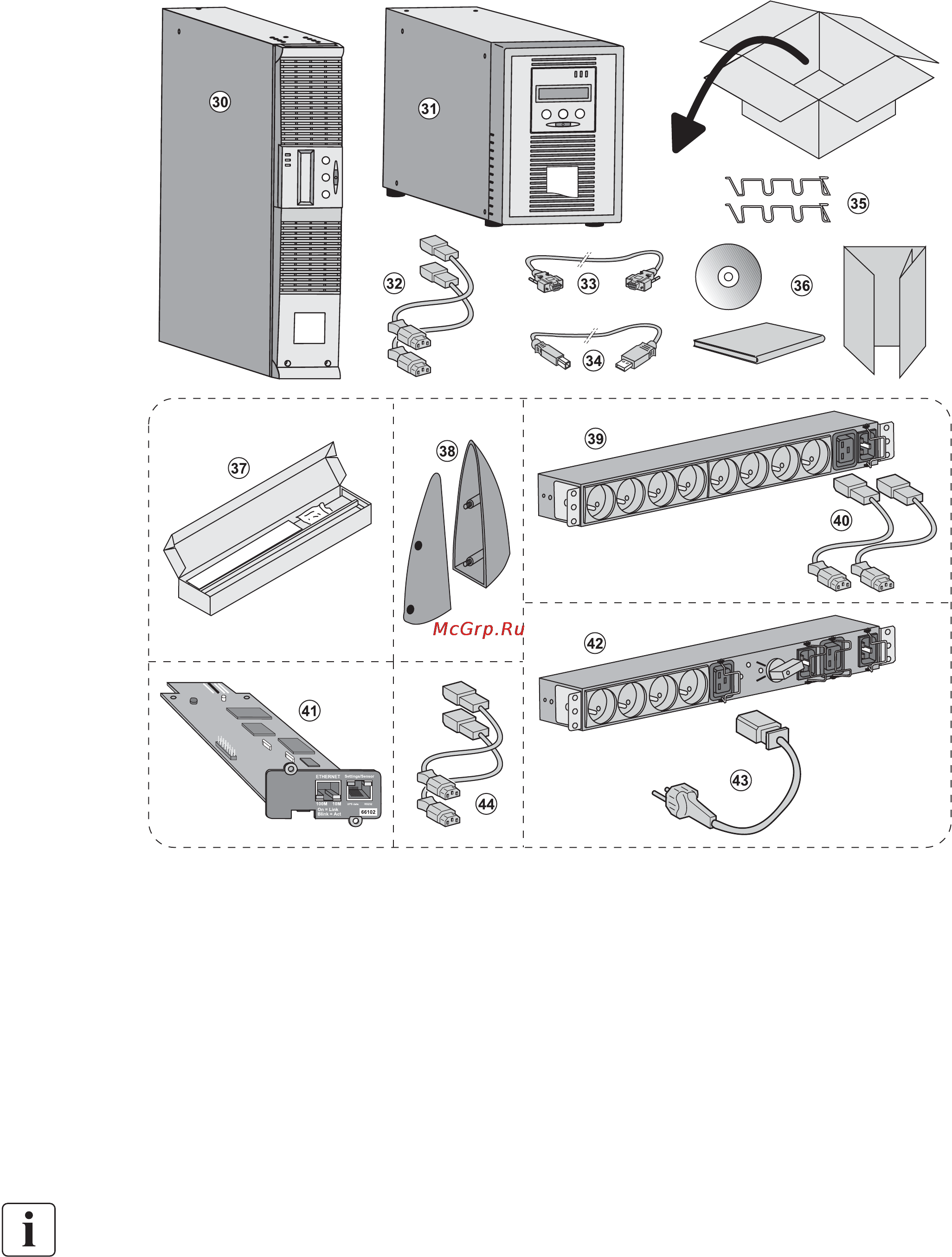

2.1 Uitpakken en controle van de inhoud
(30) EX 700, 1000, 1500.
(31) EX 1000 RT, 1500 RT.
(32) 2 snoeren voor het aansluiten van de apparatuur.
(33) RS232 communicatiekabel.
(34) USB-communicatiekabel.
(35) Vergrendelingssystem voor de voedingskabels
van de te beveiligen apparatuur (alleen model RT).
(36) Solution-Pac-CD-ROM en documentatie.
Afhankelijk van uitvoering of opties worden geleverd:
(37) Montageset voor 19 inch kast.
(38) 2 steunen voor verticale plaatsing (alleen model RT).
(39) FlexPDU-module (optie).
(40) Aansluitsnoer van FlexPDU-module naar UPS.
(41) NMC-communicatiekaart (optie).
(42) HotSwap MBP-module (optie).
(44) Aansluitsnoeren van HotSwap MBP-module naar het
elektriciteitsnet.
(43) Aansluitsnoeren van HotSwap MBP-module naar
UPS.
De verpakkingen moeten worden verwerkt volgens de geldende voorschriften voor afval.
Ze zijn voorzien van recyclingsymbolen om gescheiden verwerking te vergemakkelijken.
