34008097NL/AE - Pagina 7
1. Beschrijving

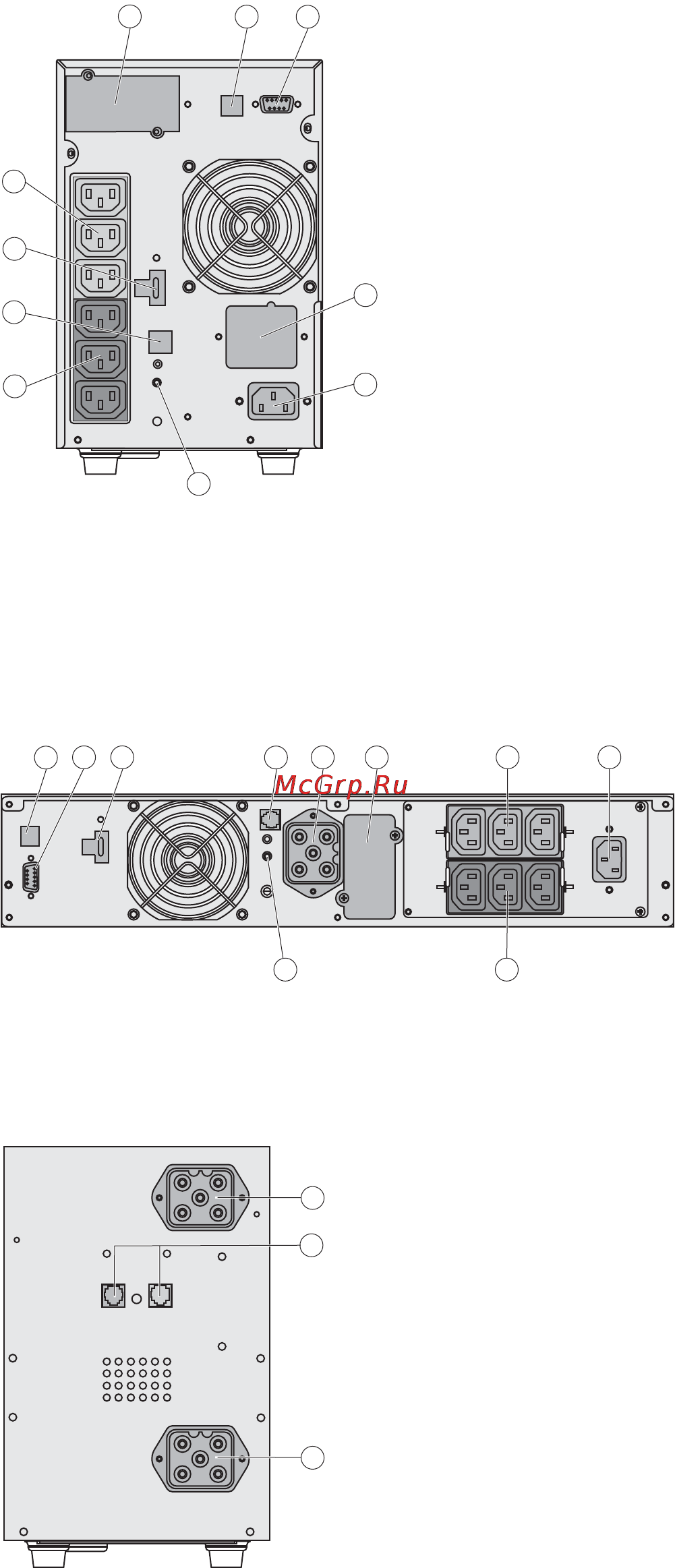

1.2 Achterkant
EX 700 / 1000 / 1500
EX 1000 RT / 1500 RT
EX EXB (optionele accumodule)
(1) USB-communicatiepoort
(2) RS232-communicatiepoort en droge
contacten.
(3) Connector voor automatische
herkenning van een accumodule EXB
(behalve EX 700)
(4) Plaats voor optionele
communicatiekaart.
(5) Connector voor aansluiting van een
Remote On/Off en een noodstop.
(6) Connector voor aansluiting van een
accumodule EXB
(7) Groep van 3 instelbare contactdozen
voor het aansluiten van apparatuur
(8) Groep van 3 contactdozen voor het
aansluiten van beveiligde apparatuur
(9) Aansluiting voor het elektrische
voedingsnet
(10) Waarschuwingslampje voor fase-
omkering/nulleider van het elektrische net
(SWF)

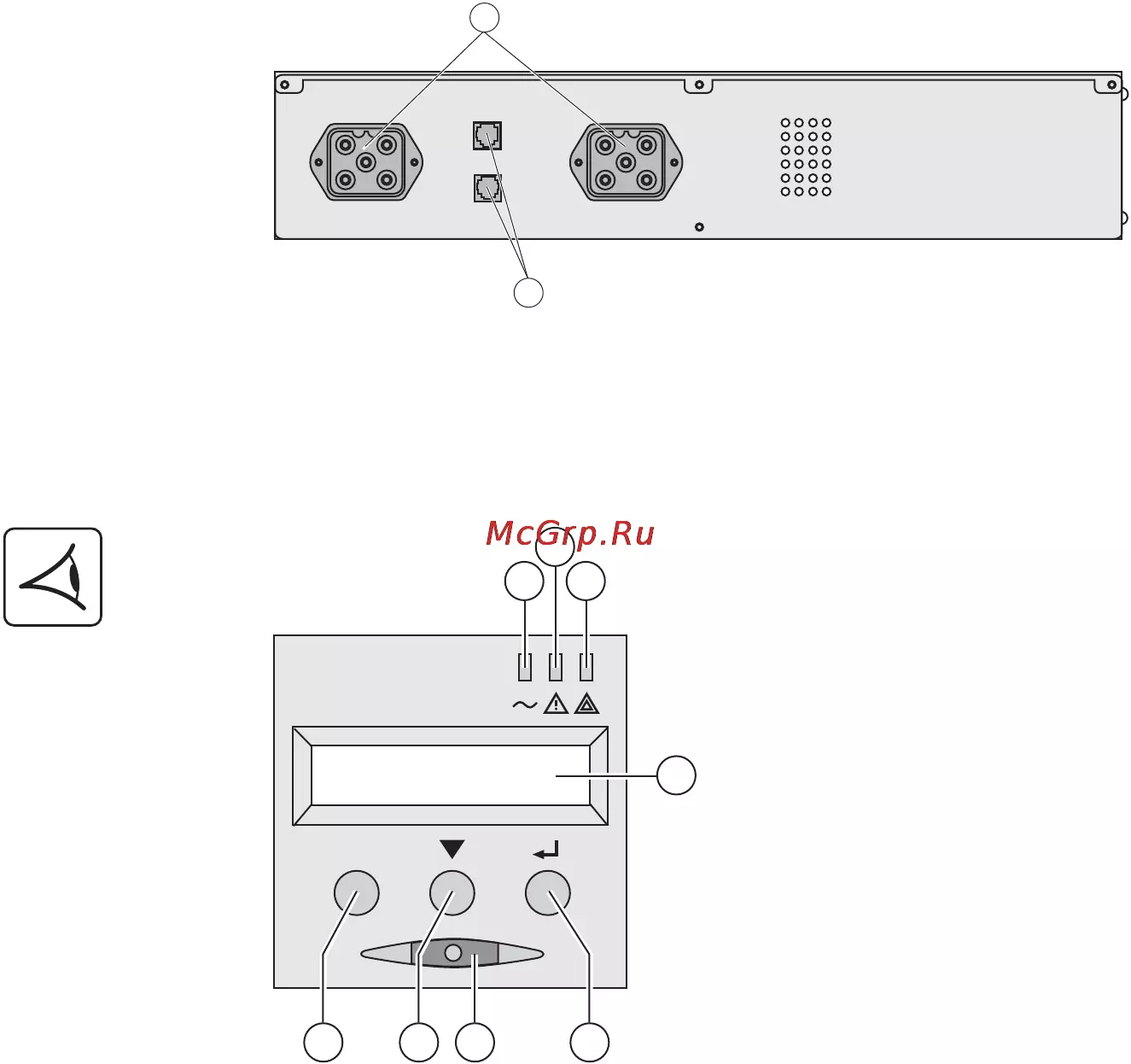

(11) Connectoren voor het aansluiten van
de accumodules (op de UPS of de andere
accumodules)
(12) Connectoren voor automatische
herkenning van accumodules
4
1
2
5
3
7
8
6
9
10
4
6
3
5
2
1
8 9
7
10
12
11
11
