34008097DE/AE - Seite 6
1. Ansichten und Beschreibung

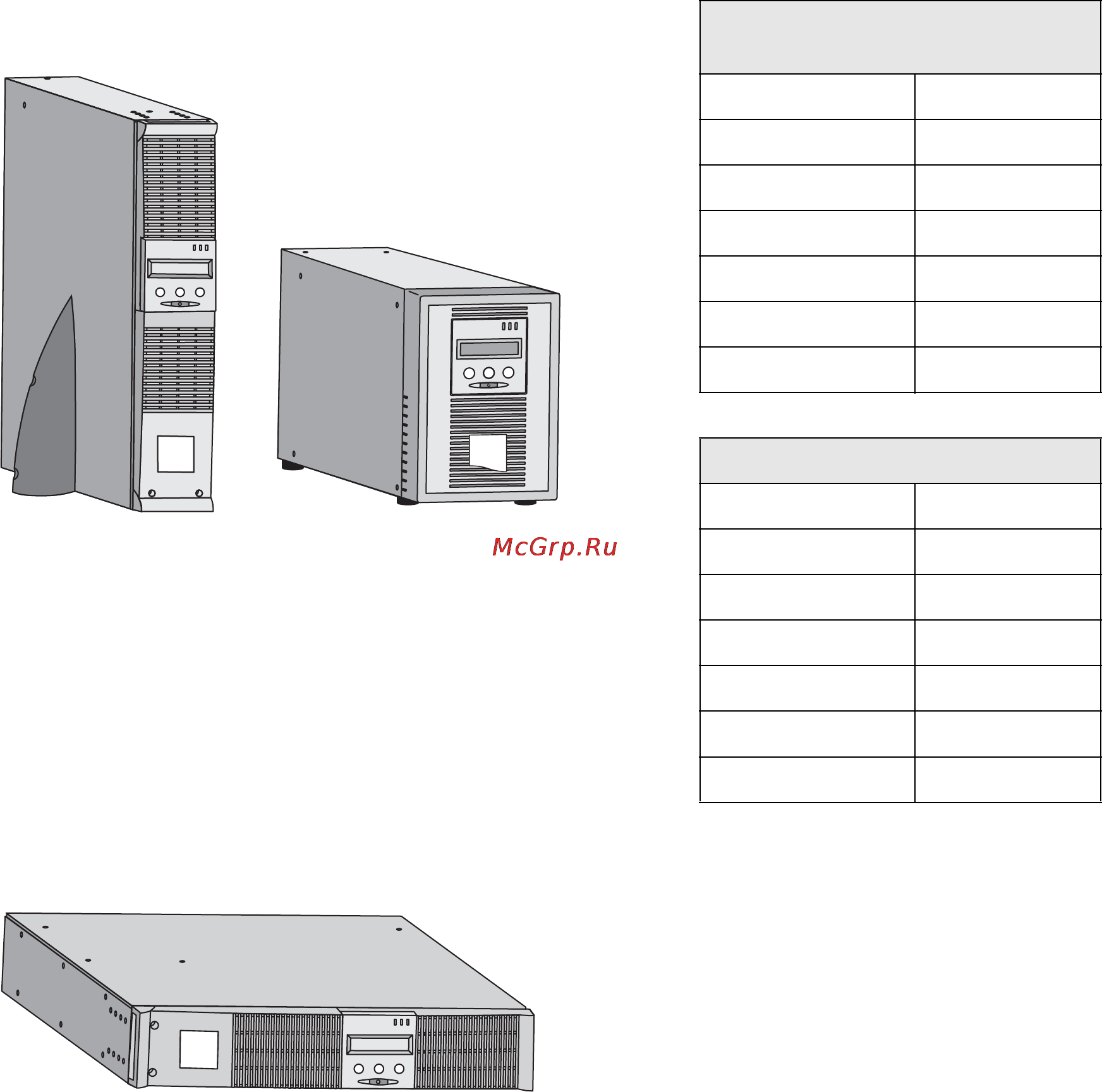

1.1 Aufstellvarianten
Tower-Modell
Rack-Modell
Abmessungen (H x B x T)
in mm
EX 700 242 x 153 x 440
EX 1000 242 x 153 x 440
EX 1000 RT 86,5 x 438 x 480
EX 1500 242 x 153 x 490
EX
1500 RT
86,5 x 438 x 483
EX EXB 242 x 153 x 440
EX EXB RT 86,5 x 438 x 483
Gewicht in kg
EX 700 12,5
EX 1000 15
EX 1000 RT 18
EX 1500 18
EX
1500 RT
20,5
EX EXB 21
EX EXB RT 24,5
34008097DE_AE.fm Page 6 Lundi, 1. décembre 2008 4:32 16
