34008097EN/AE - Page 26

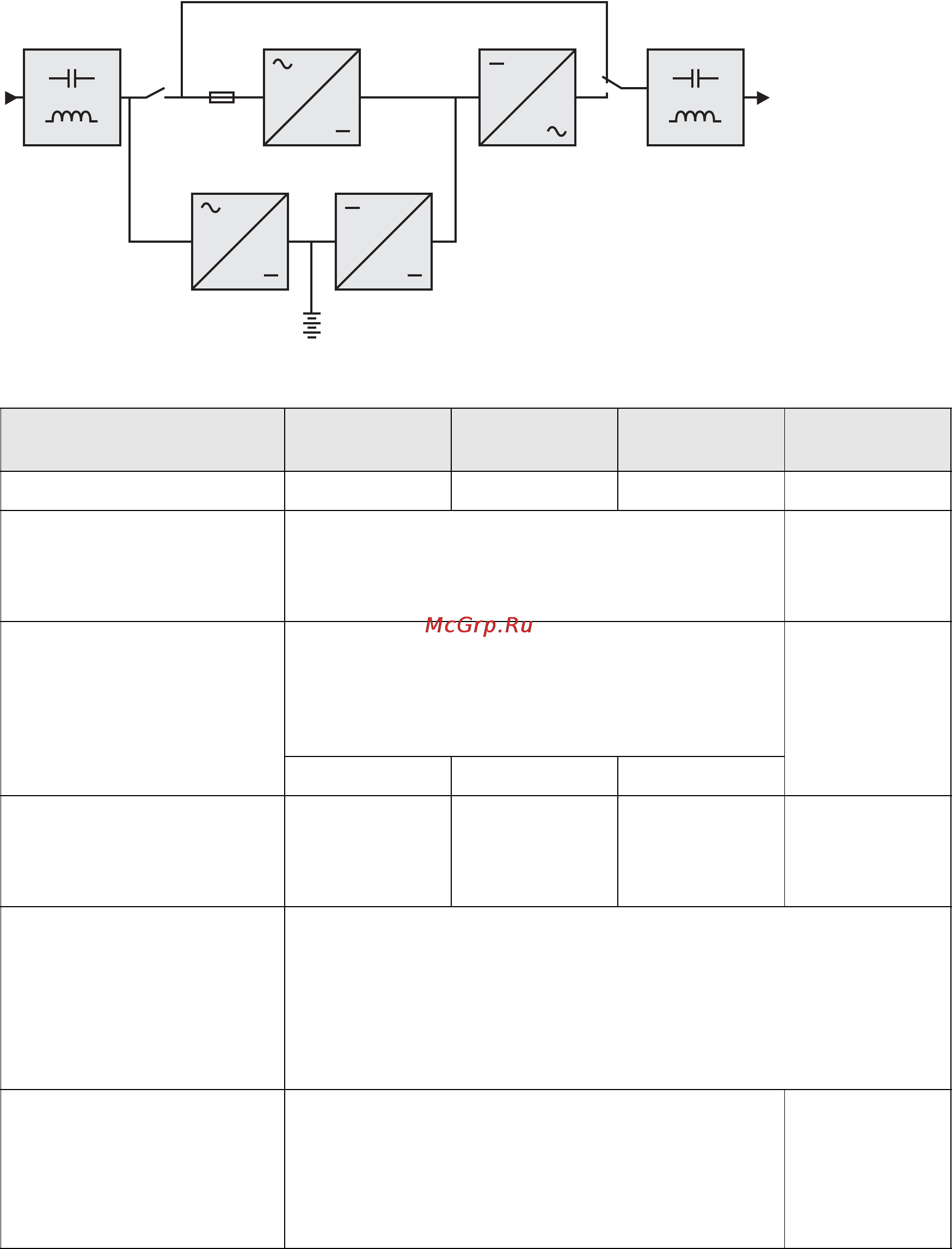

6. Appendices
6.1 Technical specifications
(1) EXB Module for EX 1000 and EX 1500.
(2) EXB Module for EX 1000 RT and EX 1500 RT.
(3) Output power is 900 W in standard configuration, and 800 W as soon as 1 EXB module is connected.
(4) Output power is 1350 W in standard configuration, and 1250 W as soon as 1 EXB module is connected.
(5) Values for 20% / 33% / 66% / 100% of UPS output.
(6) Adjustable from 200 V to 250 V using the UPS Config software.
(7) Frequency-converter mode is programmable using the UPS Config software.
(8) Nominal values given for 230 V output voltage.
EX 700 EX 1000
EX 1000 RT
EX 1500
EX 1500 RT
EX EXB
(1)
EX EXB RT
(2)
Output power 700 VA / 630 W 1000 VA / 900 W
(3)
1500 VA / 1350 W
(4)
AC input power
◗ Voltage
◗ Frequency
◗ Power factor
Single phase 100 / 120 / 140 V / 160 V / 184 V to 284 V
(5)
50/60 Hz (autoselection)
> 0.95
Load output
◗ Voltage
◗ Frequency
◗ Harmonic distortion (THDV)
◗ Overload capacity
◗ Current
Single phase 230 V ±3%
(6)
50/60 Hz ±0.5%
(7)
< 4% for linear load, < 6% for nonlinear load
102% continuous, 130% 12 s, > 130% 2 s
3 A
(8)
4.3 A
(8)
6.5 A
(8)
Battery 2x12 V - 7 Ah,
sealed lead acid,
maintenance free
3x12 V - 7 Ah,
sealed lead acid,
maintenance free
3x12 V - 9 Ah,
sealed lead acid,
maintenance free
Two 3x12 V - 9 Ah
strings, sealed
lead acid,
maintenance free
Environment
◗ Noise level
◗ Operating temperature range
◗ Relative humidity
◗ Leakage current
◗ Storage temperature range
◗ Altitude
< 38 dBA
0°C to 40°C
20% to 90% (without condensation)
< 1,1 mA
-25°C to 40°C
1000 m
Standards and certification
◗ Safety
◗ Performance
◗ EMC
◗ Markings
IEC/EN 62040-1-1, EN 60950-1 (RD)
IEC/EN 62040-3
EN 50091-2/IEC 62040-2 class B, IEC 61000-4-2/-3/-4/-6-8/-11,
IEC 61000-3-2/-3
CE, TÜV/GS, UL, cUL, CB report
34008097EN_AE.fm Page 26 Lundi, 1. décembre 2008 4:31 16
