34008097ES/AE - Página 23
5. Maintenance
Montaje del nuevo módulo de batería
Realizar las operaciones descritas más arriba en sentido inverso.

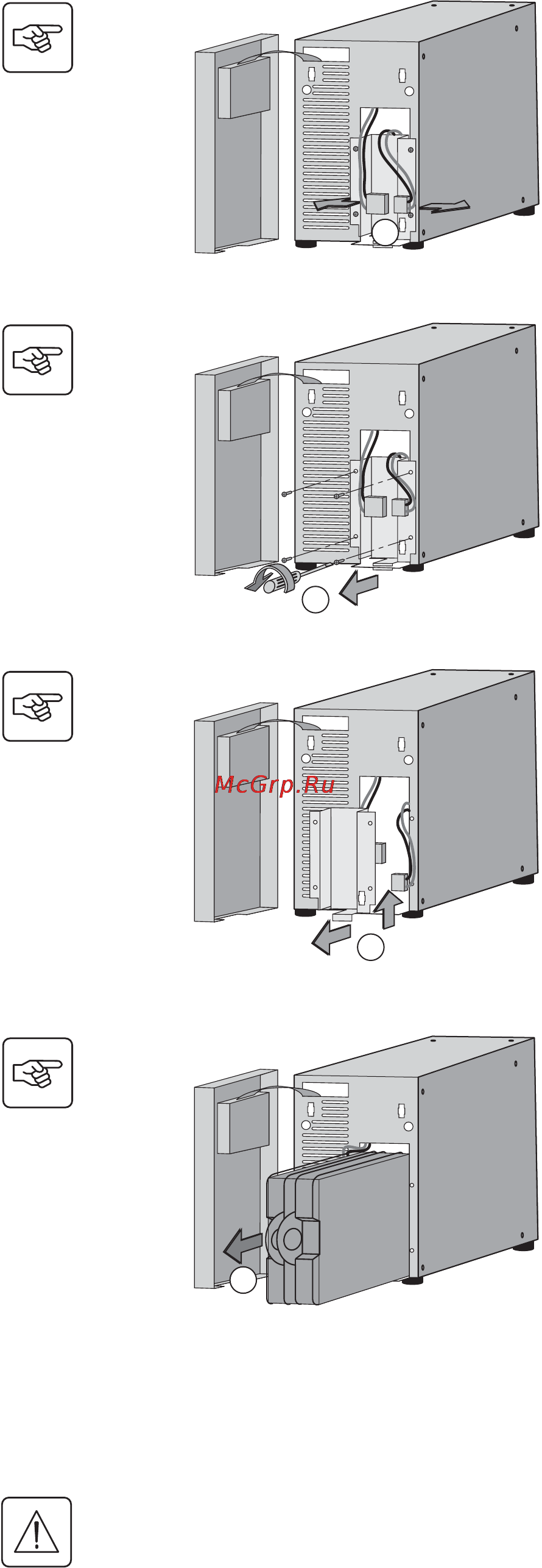

B - Desconectar el bloque de batería
separando los 2 conectores (no tirar nunca
de los cables).
C - Retirar los 4 tornillos de fijación de la
cubierta metálica de protección de la
batería.
D - Quitar la cubierta de protección de la
batería.
E - Extraer el bloque de la batería tirando
de la lengüeta de plástico y proceder a su
sustitución.
◗ Para preservar la seguridad y el mismo nivel de prestaciones, utilizar elementos de batería suministrados por
EATON.
◗ Procuren acoplar bien hasta el fondo las partes machos y hembras del conector cuando realicen la conexión.
B
C
D
E
34008097ES_AE.fm Page 23 Lundi, 1. décembre 2008 4:31 16
