14 ИБП 450-550 кВА (2x225 - 2x275 кВА) 1027574
Руководство пользователя по установке Редакция E
• Максимальная относительная влажность: 95%, без образования конденсата
Требования к вентиляции ИБП приведены в Табл.3-3.
Табл. 3-3: Требования к кондиционированию воздуха или вентиляции при полной
нагрузке
Необходимая для удаления охлаждающего воздуха вентиляция: прибл. 900 л/с/устройство 225-
275 кВА + 280 л/сек (ISBM).

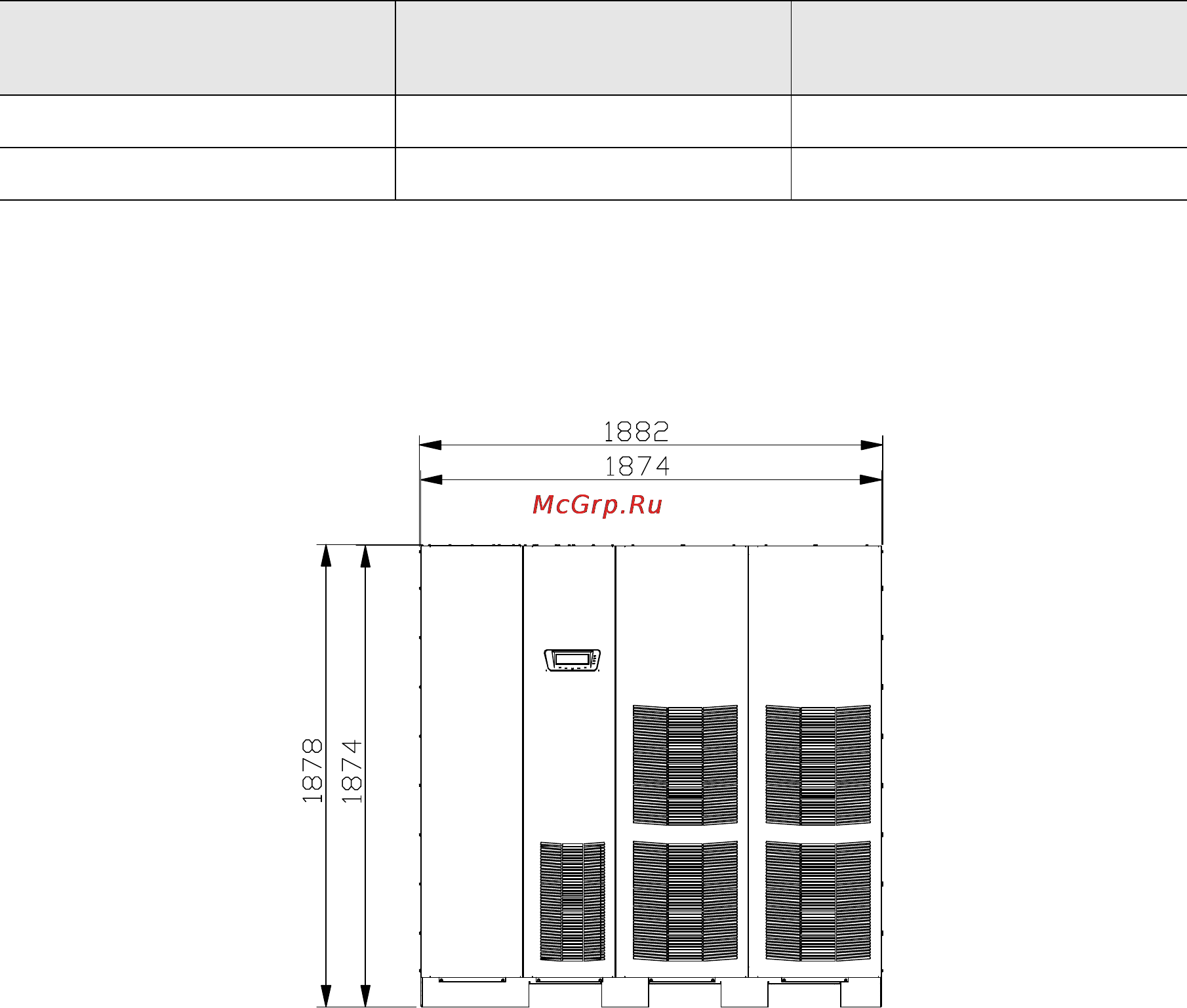

Рис. 3-1. Габариты шкафа ИБП (вид спереди)
Номинальная мощность/
кВА
Входное/выходное
напряжение
Отвод тепла
БТЕ/ч x 1000
2*275 кВА 400/400 88.7
550 кВА 400/400 88.7
