98
Italiano
Italiano
98

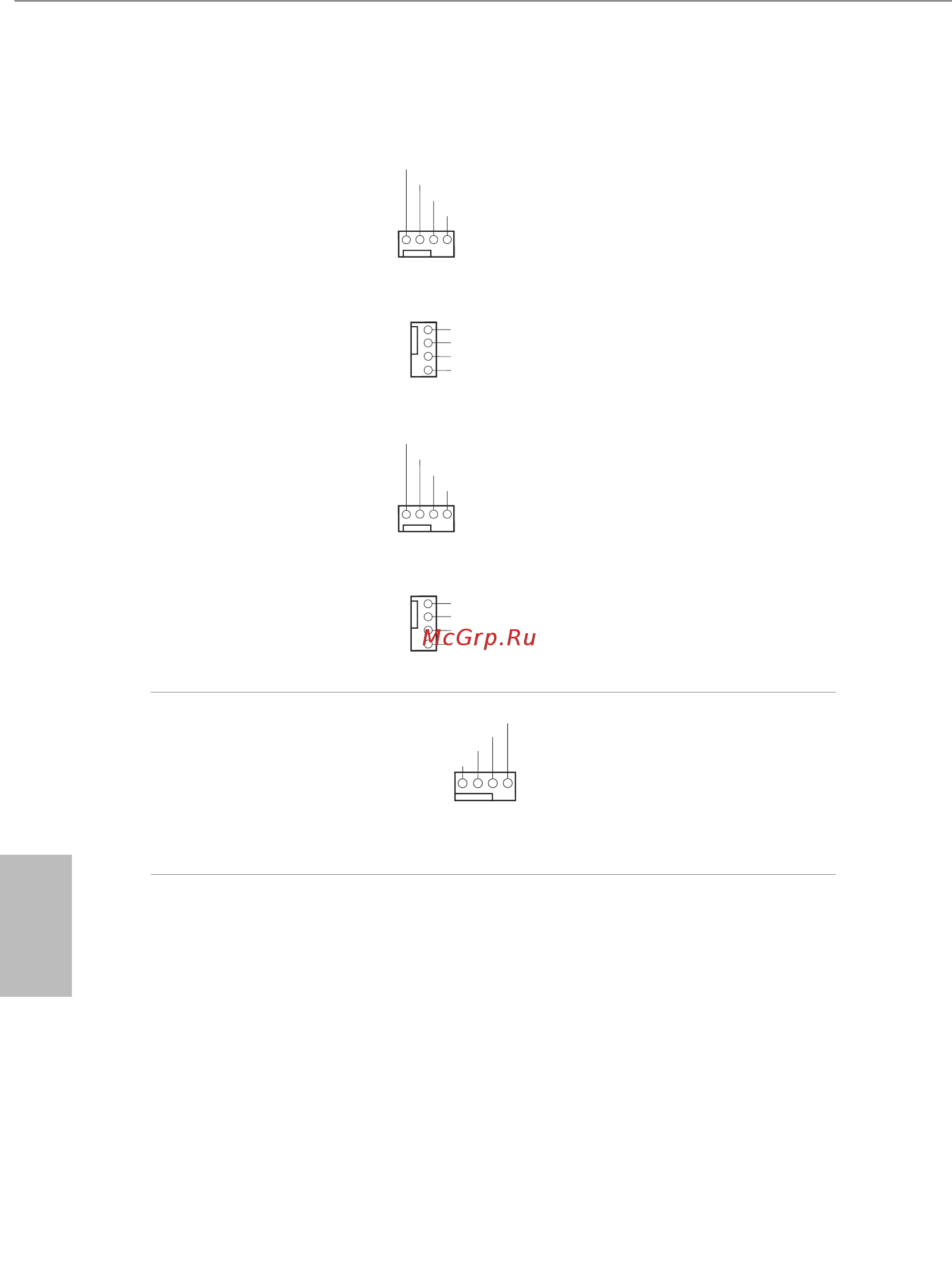

Connettori ventola chassis
/ pompa dell'acqua
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 35)
(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 31)
(CHA_FAN3/WPa 4 pin)
(vedere pag. 1, n. 19)
(CHA_FAN4/WP a 4 pin)
(vedere pag. 1, n. 30)
(CHA_FAN5/WPa 4 pin)
(vedere pag. 1, n. 13)
(CHA_FAN1/WPa 4 pin)
(vedere pag. 1, n. 18)
Questa scheda madre è dotata di
sei connettori ventola a 4 pin per
il rareddamento ad acqua del
telaio
. Se si decide di collegare una
ventola
telaio
con rareddamento
ad acqua a 3 pin, collegarla al pin
1-3.
Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 3)
Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.
GND
FAN_SPEED
FAN_SPEED_CONTR
OL
FAN_VOLTAGE
1 2 3 4
GND
FAN_SPEED
FAN_SPEED_CONTR
OL
FAN_VOLTAGE
1 2 3 4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
