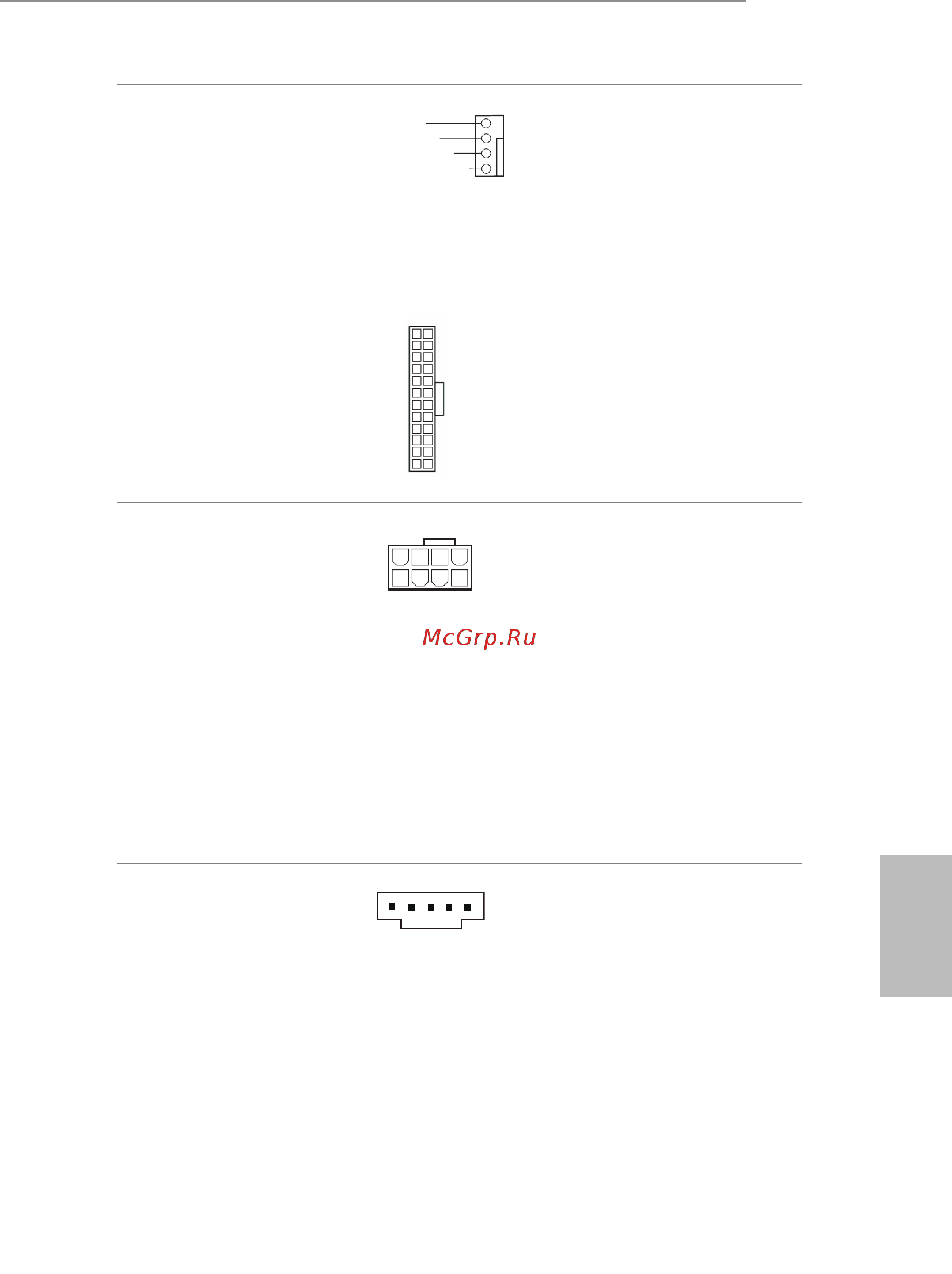

Connettore ventola CPU /
pompa dell'acqua
(CPU_FAN2/WP_3A a
4 pin)
(vedere pag. 1, n. 4)
Questa scheda madre è dotata
di un connettore per la ventola
della CPU con rareddamento
ad acqua a 4 pin. Se si decide di
collegare una ventola della CPU
con rareddamento ad acqua a 3
pin, collegarla al pin 1-3.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 8)
Questa scheda madre è dotata di
un connettore di alimentazione
ATX a 24 pin. Per utilizzare
un'alimentazione ATX a 20 pin,
collegarla lungo il pin 1 e il pin
13.
Connettore di
alimentazione ATX da
12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
(ATX12V2 a 8 pin)
(vedere pag. 1, n. 2)
Questa scheda madre è dotata di
due connettori di alimentazione
ATX da 12 V a 8 pin. Per
utilizzare un'alimentazione ATX a
4 pin, collegarla lungo il pin 1 e il
pin 5.
*Attenzione: Assicurarsi che il
cavo di alimentazione collegato
sia per la CPU e non la scheda
graca. Non inserire il cavo di
alimentazione PCIe in questo
connettore.
Connettori underbolt
AIC
(TB1 5-pin)
(vedere pag. 1, n. 33)
Collegare una scheda aggiuntiva
underbolt™ (AIC) al connettore
underbolt AIC utilizzando il
cavo GPIO.
*Installare la scheda AIC
underbolt™ su PCIE3 (slot
predenito).
12
1
24
13
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FA
N_SPEED_CONTROL
4
3
2
1
4
1
8 5
1
