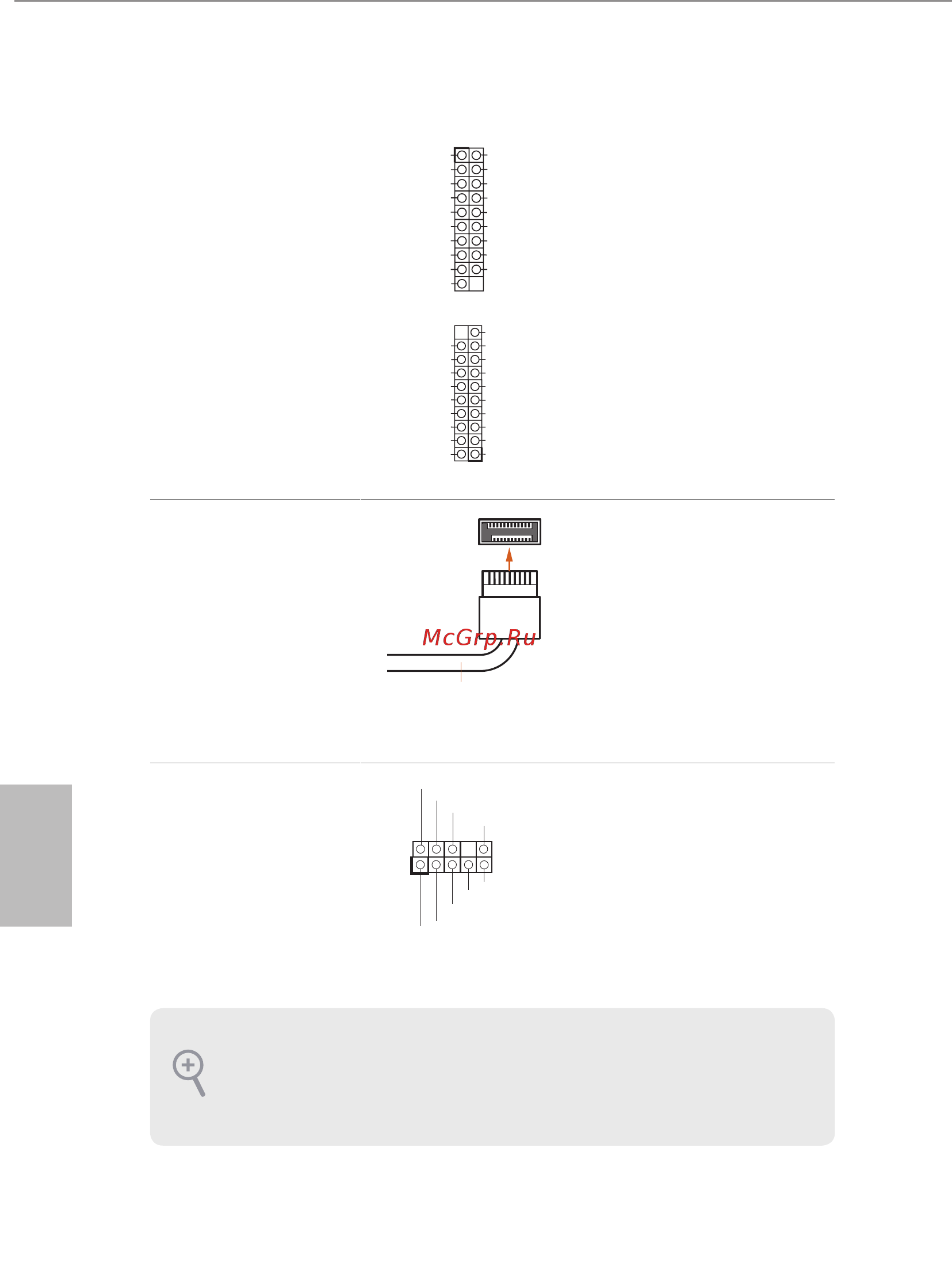

Cabezales USB 3.2 Gen1
(USB3_6_7 de 19 pines)
(consulte la pág. 1, nº 10)
(USB3_8_9 de 19 pines)
(consulte la pág. 1, nº 9)
Hay dos bases de conexiones en
esta placa base. Cada cabezal USB
3.2 Gen1 admite dos puertos.
Base de conexiones USB
3.2 Gen2 de tipo C en el
panel frontal
(USB31_TC_2 de 20
contactos)
(consulte la pág. 1, nº 12)
Existe una base de conexiones
USB 3.2 Gen2 de tipo C en el
panel frontal en esta placa base.
Esta base de conexiones se utiliza
para conectar un módulo USB 3.2
Gen2 para puertos USB 3.2 Gen2
adicionales.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág. 1, nº 34)
Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusV
VbusV
IntA_PA_SSRX-
IntA_P
A_SSRX+
GND
IntA_PA_SSTX-
IntA_P
A_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
USB T
ype-C Cable
El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que
pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el
manual del chasis para instalar su sistema.
