English
27
Z490 Taichi

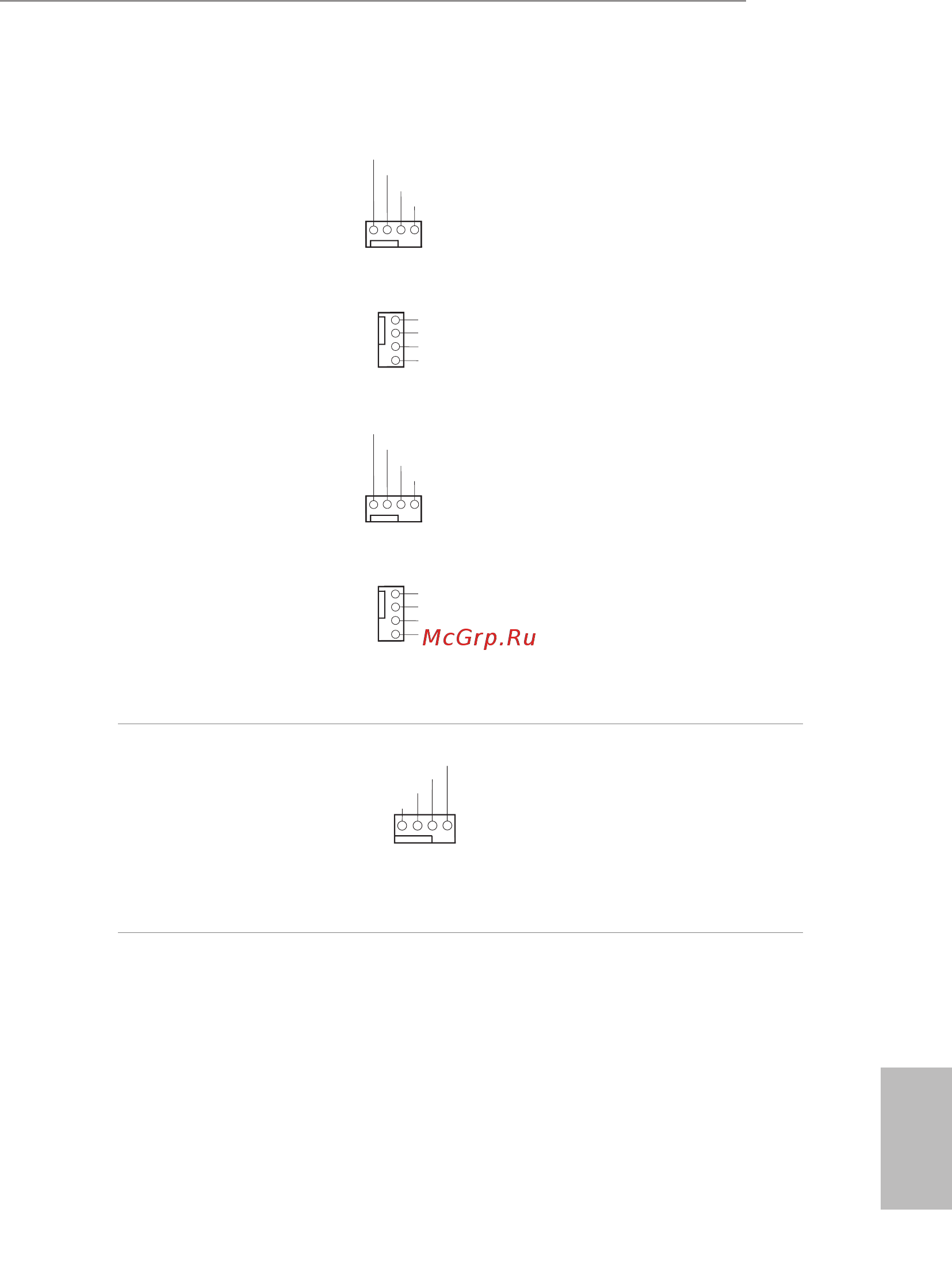

Chassis/Water Pump Fan
Connectors
(4-pin CHA_FAN1/WP)
(see p.1, No. 35)
(4-pin CHA_FAN2/WP)
(see p.1, No. 31)
(4-pin CHA_FAN3/WP)
(see p.1, No. 19)
(4-pin CHA_FAN4/WP)
(see p.1, No. 30)
(4-pin CHA_FAN5/WP)
(see p.1, No. 13)
(4-pin CHA_FAN6/WP)
(see p.1, No. 18)
is motherboard
provides six 4-Pin water
cooling
chassis
fan
connectors. If you plan to
connect a 3-Pin
chassis
water cooler fan, please
connect it to Pin 1-3.
CPU Fan Connector
(4-pin CPU_FAN1)
(see p.1, No. 3)
is motherboard
provides a 4-Pin CPU fan
(Quiet Fan) connector.
If you plan to connect a
3-Pin CPU fan, please
connect it to Pin 1-3.
GND
FAN_SPEED
FAN_SPEED_CONTR
OL
FAN_VOLTAGE
1 2 3 4
GND
FAN_SPEED
FAN_SPEED_CONTR
OL
FAN_VOLTAGE
1 2 3 4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
1
2
3
4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
1
2
3
4
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
