167
Z490 Taichi
Polski
Polski
167

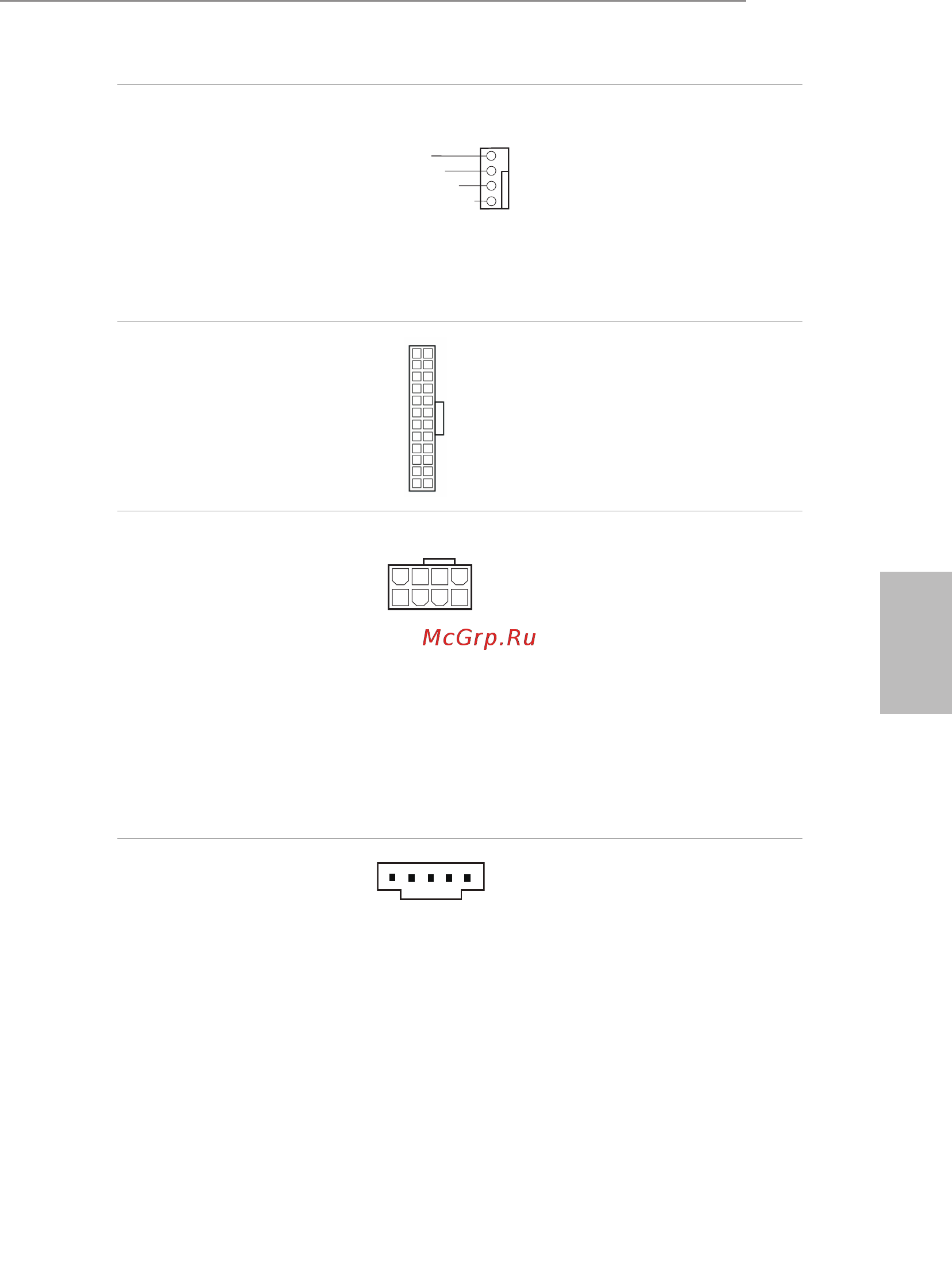

Złącze wentylatora pompy
wodnej /CPU
(4-pinowe CPU_FAN2/
WP_3A)
(sprawdź s.1, Nr 4)
Ta płyta główna udostępnia
4-pinowe złącze obudowy
wentylatora chłodzenia
wodnego CPU. Jeśli planowane
jest podłączenie 3-pinowego
wentylatora chłodzenia wodnego
CPU, należy je podłączyć do
pinów 1-3.
Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 8)
Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX.
W celu użycia 20-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 13.
Złącza zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 1)
(8-pinowe ATX12V2)
(sprawdź s.1, Nr 2)
Ta płyta główna udostępnia dwa
8-pinowe złącza zasilania ATX
12V. W celu użycia 4-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 5.
*Ostrzeżenie: Upewnij się, że
podłączony kabel zasilający jest
przeznaczony do CPU, a nie do
karty gracznej. Nie podłączaj
do tego złącza kabla zasilającego
PCIe.
Złącza underbolt AIC
(5-pinowe TB1)
(sprawdź s.1, Nr 33)
Podłącz dodatkową kartę
underbolt™ (AIC) do złącza
underbolt AIC przez kabel
GPIO.
* Należy zainstalować kartę
underbolt™ AIC do PCIE3
(gniazdo domyślne).
12
1
24
13
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FA
N_SPEED_CONTROL
4
3
2
1
4
1
8 5
