237
Z490 Taichi
237
Z490 Taichi
繁體中文
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS
#
RST#
RSMRST#
TPM_PIRQ

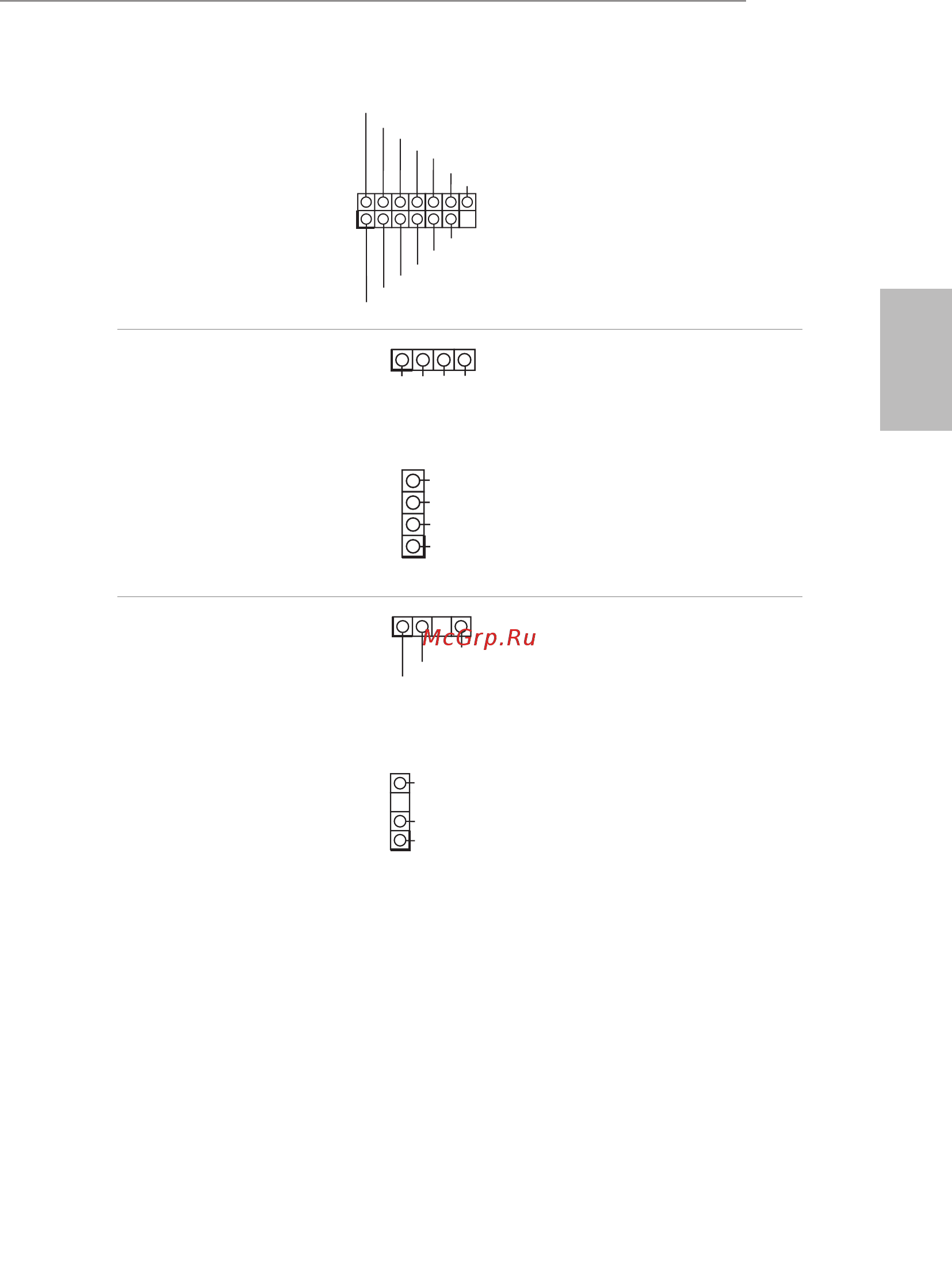

SPI TPM 排針
(13-pin SPI_TPM_J1)
（請參閱第 1 頁，編號
27）
此接頭支援 SPI 信賴平台模組
(TPM) 系統，可確保儲存金鑰、
數位憑證、密碼及資料的安全。
TPM 系統也能強化網路安全、
保護數位身分並確定平台完整
性。
RGB LED 排針
(4-pin RGB_LED1)
（請參閱第 1 頁，編號
29）
這兩個 RGB 排針用於連接 RGB
LED 延長線，可供使用者選擇
各種 LED 照明效果。
警告：切勿以錯誤方向安裝
RGB LED 纜線，否則纜線可能
損壞。
* 關於這兩種排針的詳細說明，
請參閱第
49
頁。
可定址 LED 排針
(3-pin ADDR_LED1)
（請參閱第 1 頁，編號
32）
(3-pin ADDR_LED2)
（請參閱第 1 頁，編號
32）
這兩個可定址 LED 排針用於連
接可定址 LED 延長線，可供使
用者選擇各種 LED 照明效果。
警告：切勿以錯誤方向安裝可
定址 LED 纜線，否則纜線可能
損壞。
* 關於這兩種排針的詳細說明，
請參閱第 50 頁。
12V GRB
1
12V
G
R
B
1
VOUT
DO_ADDR
GND
1
VOUT
DO_ADDR
GN
D
1
