ASRock Z490 Taichi [188/253] 한 국 어
![ASRock Z490 Taichi [188/253] 한 국 어](/views2/1686751/page188/bgbc.png)
184
한 국 어
184

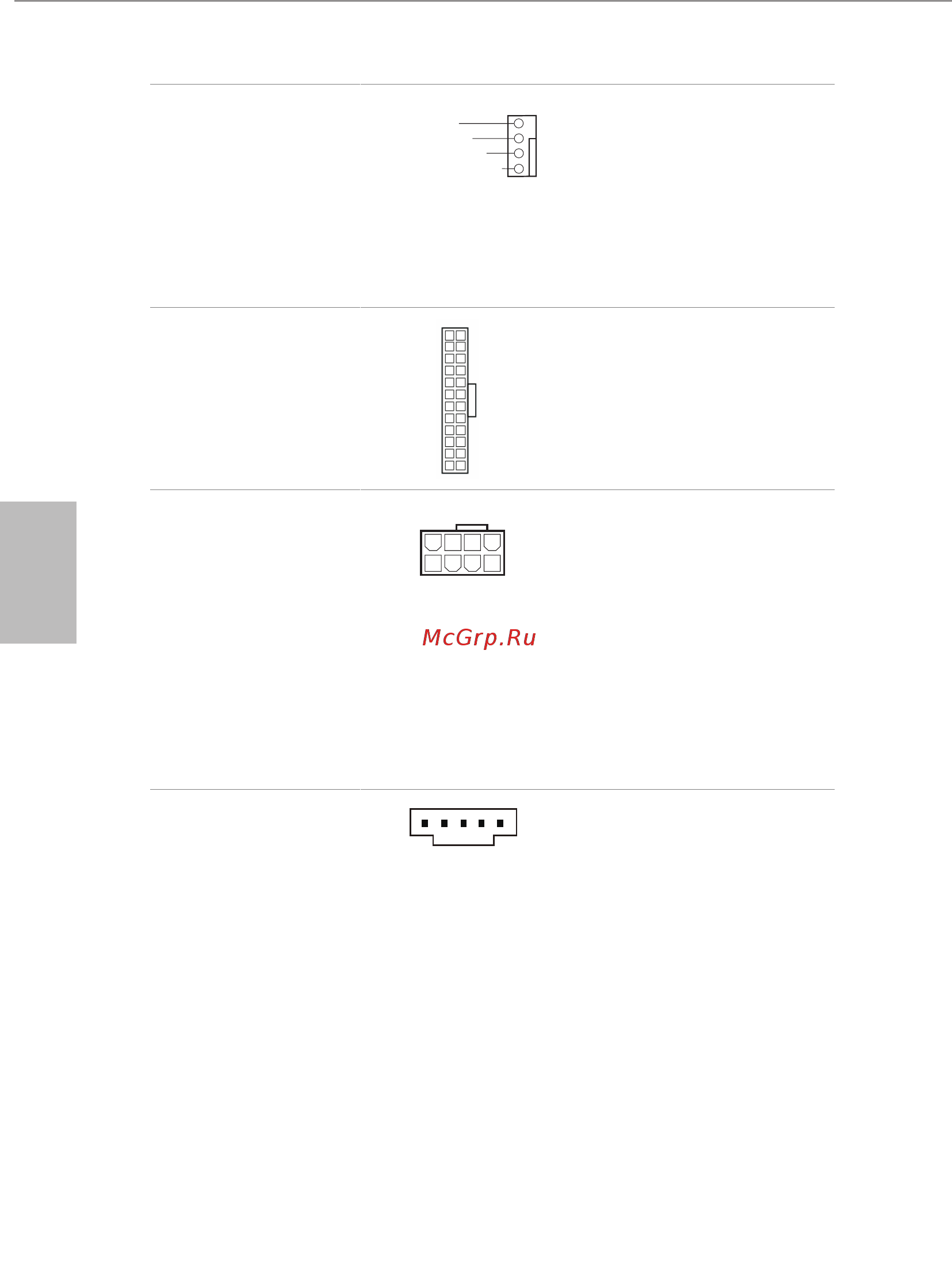

CPU/ 워터 펌프 팬
커넥터
(4 핀 CPU_FAN2/
WP_3A)
(1 페이지 , 4 번 항목
참조 )
이 마더보드에는 4 핀 수냉식
CPU 팬 커넥터가 탑재되어
있습니다 . 3 핀 CPU 수냉식
쿨러 팬을 연결하려는 경우 핀
1-3 에 연결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 8 번 항목
참조 )
이 마더보드에는 24 핀 ATX
전원 커넥터가 탑재되어
있습니다 . 20 핀 ATX
전원공급장치를 사용하려면
핀 1 과 핀 13 을 따라
연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목
참조 )
(8 핀 ATX12V2)
(1 페이지 , 2 번 항목
참조 )
이 마더보드에는 8 핀 ATX
12V 전원 커넥터 두 개가
탑재되어 있습니다 . 4 핀 ATX
전원공급장치를 사용하려면 핀
1 과 핀 5 을 따라 연결하십시오 .
* 경고 : 연결된 전원
케이블이 그래픽 카드가 아닌
CPU 용인지 확인하십시오 .
PCIe 전원 케이블을 이
커넥터에 꽂지 마십시오 .
underbolt AIC 커넥터
(5 핀 TB1)
(1 페이지 , 33 번 항목
참조 )
underbolt ™ 확장
카드 (AIC) 를 GPIO 케이블로
underbolt AIC 커넥터에
연결하십시오 .
*underbolt ™ AIC 카드를
PCIE3( 기본 슬롯 ) 에
설치하십시오 .
12
1
24
13
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FA
N_SPEED_CONTROL
4
3
2
1
4
1
8 5
1
