79
Z490 Taichi
Français
Français
79

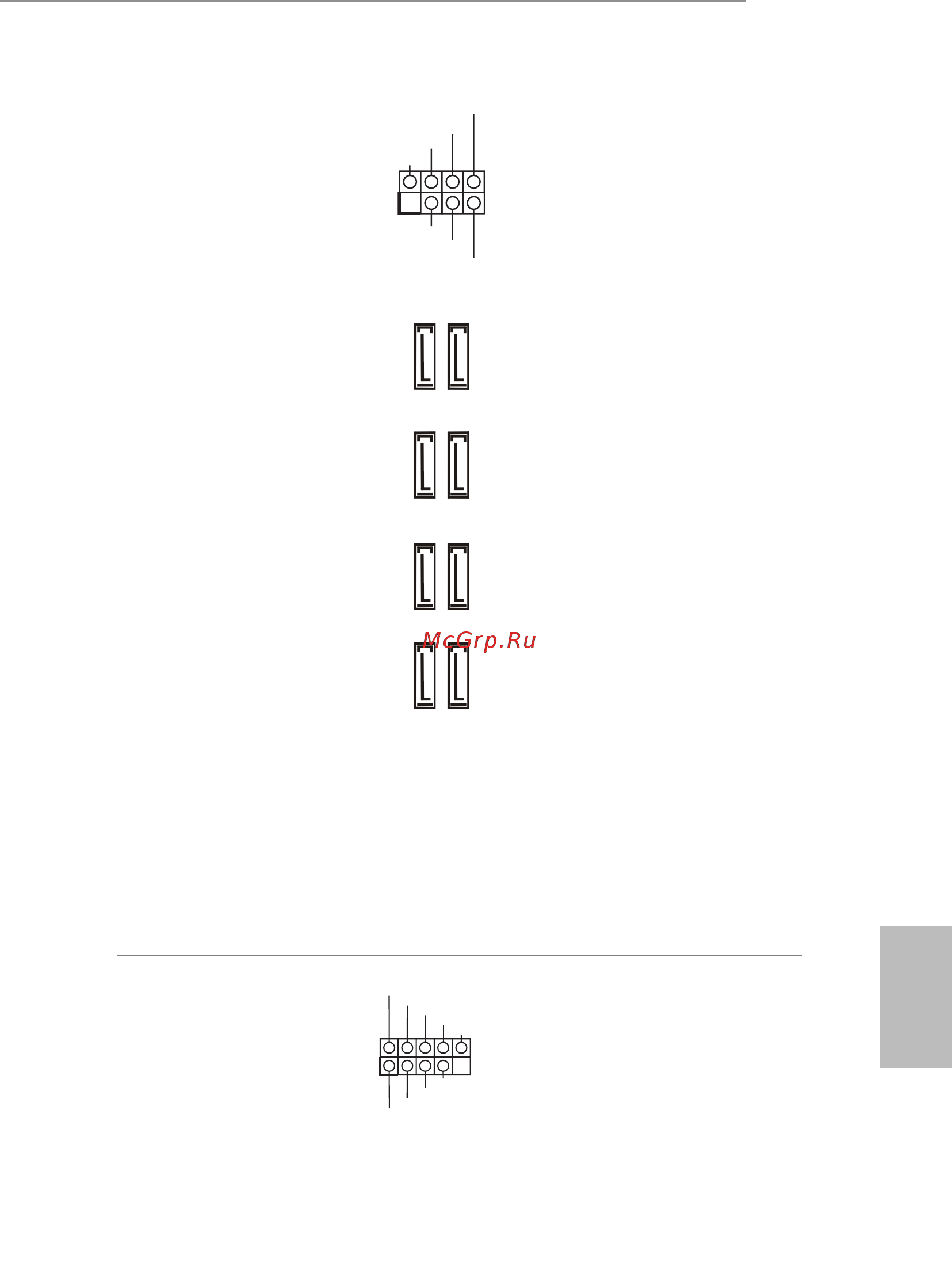

Prise DEL d’alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 20)
Veuillez brancher la DEL
d'alimentation du châssis et le
haut-parleur du châssis sur ce
connecteur.
Connecteurs Serial ATA3
(SATA3_0_1:
voir p.1, No. 14)
(SATA3_2_3:
voir p.1, No. 15)
(SATA3_4_5:
voir p.1, No. 16)
(SATA3_A1_A2:
voir p.1, No. 17)
Ces huit connecteurs SATA3
sont compatibles avec les câbles
de données SATA pour les
appareils de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
* Lignes partagées M2_2,
SATA3_0 et SATA3_1. Si vous
utilisez un connecteur, les autres
seront désactivés.
* Lignes partagées M2_3,
SATA3_4 et SATA3_5. Si vous
utilisez un connecteur, les autres
seront désactivés.
* Lignes partagées M2_3,
SATA3_4, SATA3_5 et USB32_
TC_1. Si l’un des deux est
utilisé, USB32_TC_1 repasse à
16Go/s max.
* Pour minimiser le temps au
démarrage, utilisez les ports
Intel® Z490 SATA (SATA3_0)
pour vos SSD.
Embases USB 2.0
(USB_1_2 à 9 broches)
(voir p.1, No. 26)
(USB_3_4 à 9 broches)
(voir p.1, No. 25)
Cette carte mère comprend deux
connecteurs. Chaque embase
USB 2.0 peut prendre en charge
deux ports.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SATA3_2SATA3_4
SATA3_A1 SATA3_0
SATA3_3SATA3_5
SATA3_A2 SATA3_1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
