131
Z490 Taichi
Русский
131

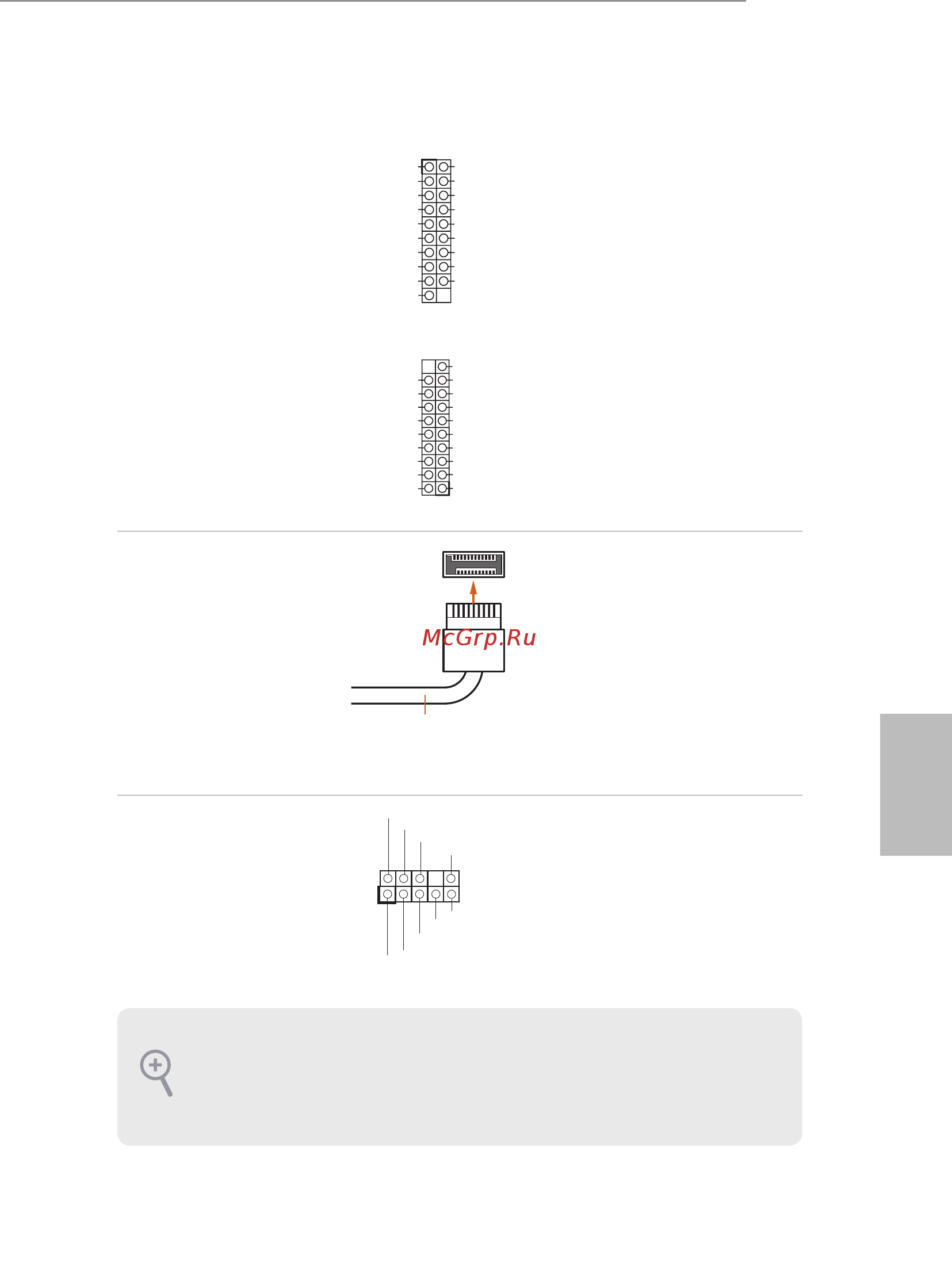

Колодки USB 3.2 Gen1
(19-контактная,
USB3_6_7)
(см. стр. 1, № 10)
(19-контактная,
USB3_8_9)
(см. стр. 1, № 9)
На материнской плате имеется
две колодки. Каждая колодка
USB 3.2 Gen1 поддерживает два
порта.
Колодка для порта
USB 3.2 Gen2 Type C на
передней панели
(20-контактная, USB31_
TC_2)
(см. стр. 1, № 12)
На материнской плате
предусмотрена одна колодка
для порта USB 3.2 Gen2 Type
C на передней панели. Эта
колодка используется для
подключения модуля USB 3.2
Gen2 с дополнительными
портами USB 3.2 Gen2.
Аудиоколодка передней
панели
(9-контактов, HD_
AUDIO1)
(см. стр. 1, № 34)
Эта колодка предназначена для
подключения аудиоустройств к
передней аудиопанели.
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusV
VbusV
IntA_PA_SSRX-
IntA_P
A_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
USB T
ype-C Cable
Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и
руководстве на корпус.
