Chassis / Conectores da
ventoinha de bomba de
água
(CHA_FAN1/WP de 4
pinos)
(ver p.1, N.º 35)
(CHA_FAN2/WP de 4
pinos)
(ver p.1, N.º 31)
(4-pin CHA_FAN3/WP)
(ver p.1, N.º 19)
(4-pin CHA_FAN4/WP)
(ver p.1, N.º 30)
(4-pin CHA_FAN5/WP)
(ver p.1, N.º 13)
(4-pin CHA_FAN6/WP)
(ver p.1, N.º 18)
Esta placa mãe fornece seis
conectores de ventilador do
chassis
de refrigeração a água de
4 pinos Se você pretende conectar
um ventilador de refrigeração a
água de
chassis
de 3 pinos, por
favor, conecte-o ao Pino 1-3.
Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 3)
Esta placa mãe inclui um conector
de ventilador da CPU (Ventilador
silencioso) de 4 pinos. Se você
pretende conectar um ventilador
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.

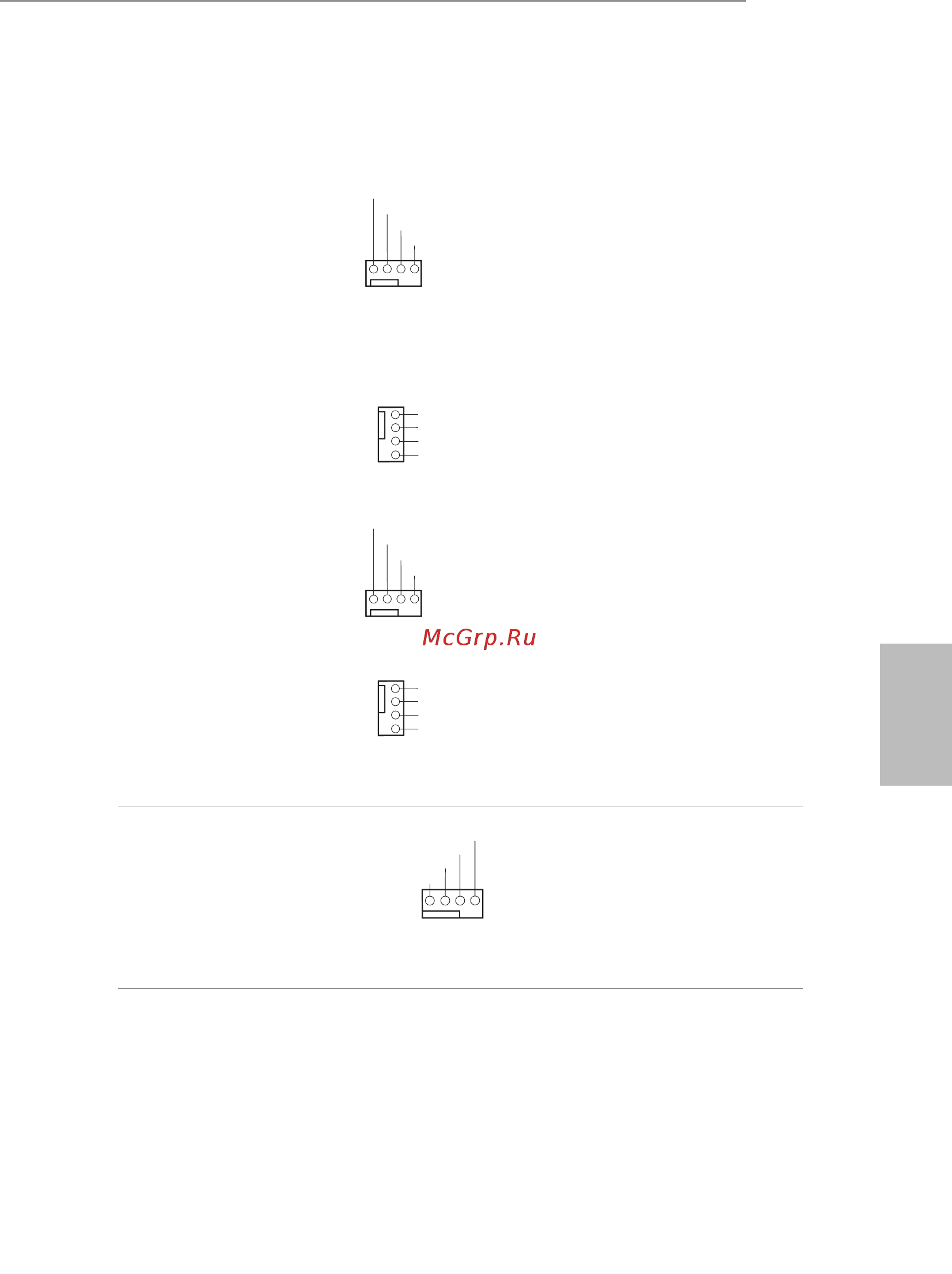

GND
FAN_SPEED
FAN_SPEED_CONTR
OL
FAN_VOLTAGE
1 2 3 4
GND
FAN_SPEED
FAN_SPEED_CONTR
OL
FAN_VOLTAGE
1 2 3 4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
1
2
3
4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
1
2
3
4
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
