197
Z490 Taichi
日本語
197

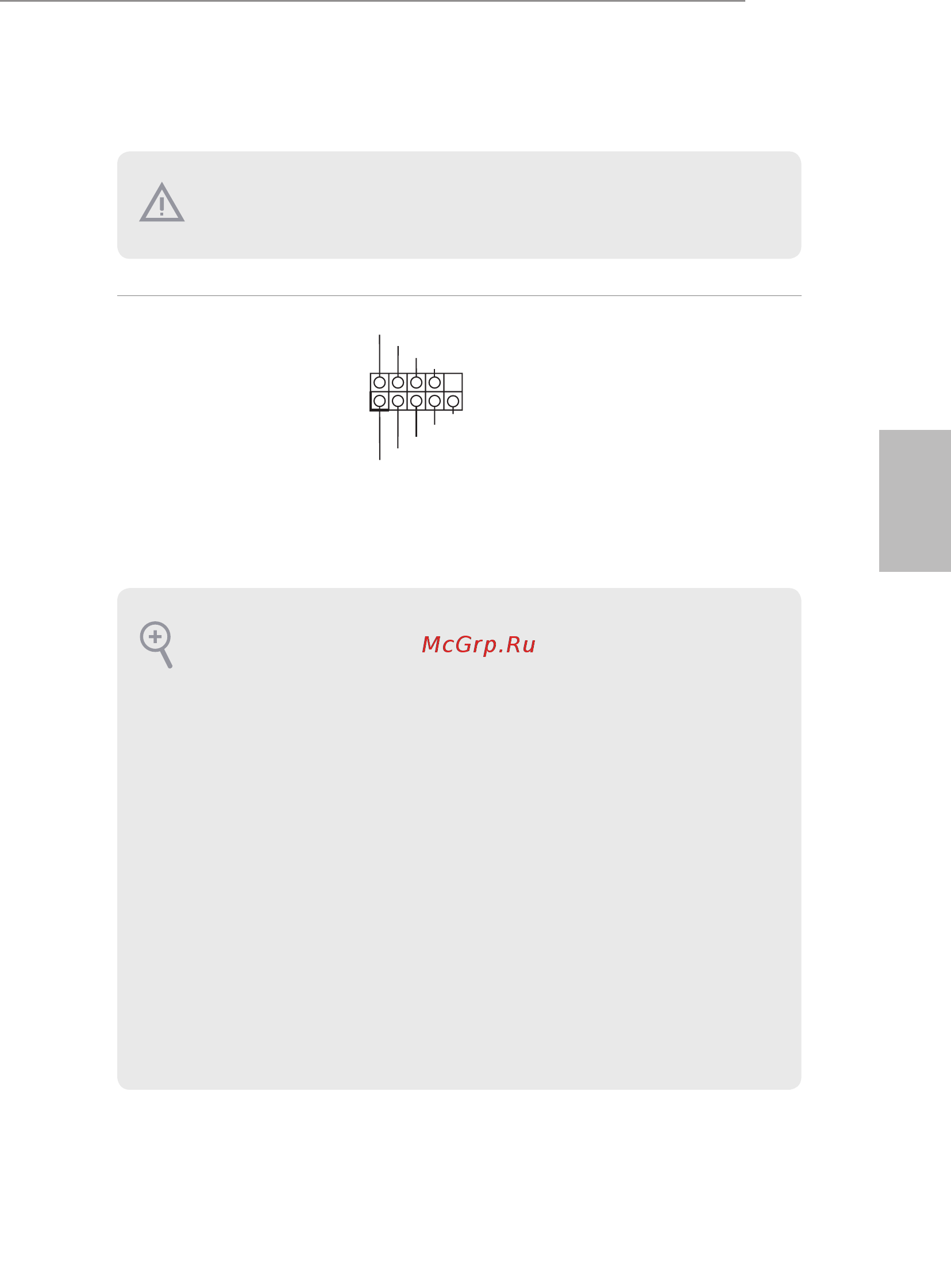

1.4 オンボ ードの ヘッダ ーとコネクタ
システムパネルヘッダー
（9 ピン PANEL1）
（p.1、No. 21 参照）
電 源ボタンを 接 続し、ボタンを
リセットし、下記のピン 割り当て
に従って、シャーシのシステムス
テータス表示ランプをこのヘッ
ダーにセットします。 ケーブルを
接続するときには、ピンの＋と−
に気をつけてください。
GND
R ESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタ
にはジャンパーキャップを被せないでください。 ヘッダーおよびコネクタにジャンパー
キャップを被せると、マザーボードに物理損傷が起こることがあります。
PWRBTN（電源ボタン）：
シャーシ前面パネルの電源ボタンに接続してください。 電 源ボタンを 使用して、システム
をオフにする方法を設定できます。
RESET（リセットボタン）：
シャーシ前 面パネルのリセットボタンに接 続してください。 コンピューター がフリーズし
たり、通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを
再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム稼
働中は、LED が点灯します。 システムが S1/S3 スリープ状態の場合には、LED は点滅を
続けます。 システムが S4 スリープ状態または電源オフ（S5）のときには、LED はオフです。
HDLED（ハードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティLED に 接 続してくだ さい 。 ハ ードド
ライブのデータを読み取りまたは書き込み中に、LED は オン に なりま す。
前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュール
は 、主 に 電 源 ボ タ ン 、リ セ ッ ト ボ タ ン 、電 源 LED、ハ ードドライブ アクティビ ティ LED、ス ピ ー
カーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続す
る場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてく
ださい。
