168
Polski
Polski
168

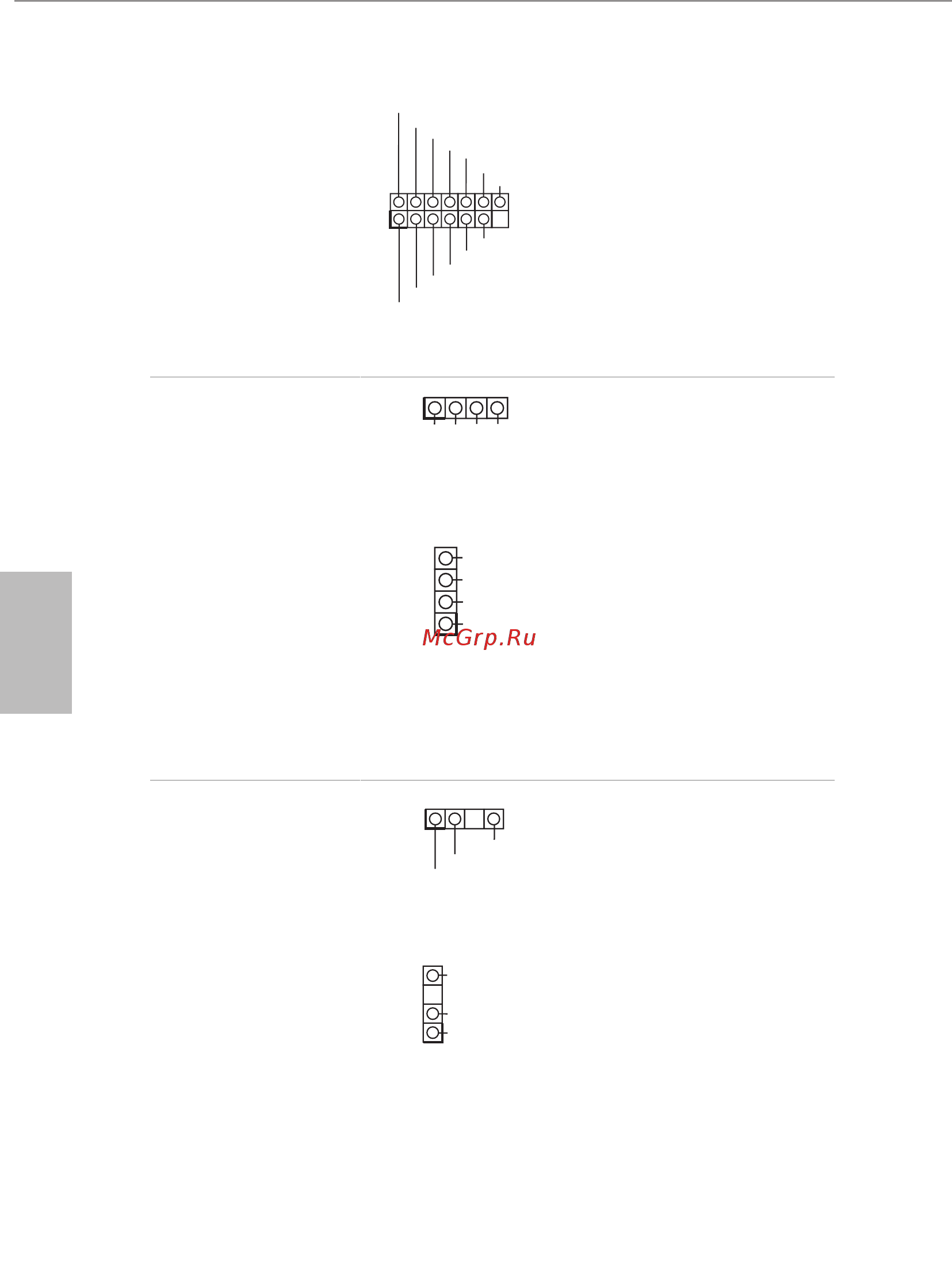

złącze główkowe SPI TPM
(13-pinowe SPI_TPM_J1)
(sprawdź s.1, Nr 27)
To złącze obsługuje system
SPI Trusted Platform Module
(TPM), który może bezpiecznie
przechowywać klucze, certykaty
cyfrowe, hasła i dane. System
TPM pomaga także w zwiększeniu
zabezpieczenia sieci, ochronie
cyfrowych danych osobowych
i zapewnieniu integralności
platformy.
Złącza główkowe LED
RGB
(4-pinowe RGB_LED1)
(sprawdź s.1, Nr 29)
(4-pinowe RGB_LED2)
(sprawdź s.1, Nr 11)
Te złącza główkowe RGB
są używane do podłączenia
przedłużacza LED RGB, który
umożliwia użytkownikom wybór
spośród różnych efektów światła
LED.
Ostrzeżenie:
Nigdy nie należy
instalować kabla LED RGB w
nieprawidłowym kierunku; w
przeciwnym razie kabel może
zostać uszkodzony.
*Dalsze instrukcje dotyczące tych
dwóch złączy główkowych należy
sprawdzić na stronie 49.
Adresowalne złącza
główkowe LED
(3-pinowe ADDR_LED1)
(sprawdź s.1, Nr 32)
(3-pinowe ADDR_LED2)
(sprawdź s.1, Nr 7)
Te dwa
adresowalne złącza
główkowe
są używane do
podłączenia
adresowalnego
przedłużacza
LED, co umożliwia
użytkownikom wybór spośród
różnych efektów światła LED.
Ostrzeżenie:
Nigdy nie należy
instalować adresowalnego
kabla LED w nieprawidłowym
kierunku; w przeciwnym razie
kabel może zostać uszkodzony.
*Dalsze instrukcje dotyczące
tego złącza główkowego należy
sprawdzić na stronie 50.
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
12V GRB
1
12V
G
R
B
1
VOUT
DO_ADDR
GND
1
VOUT
DO_ADDR
GN
D
1
