English
3
Z490 Taichi

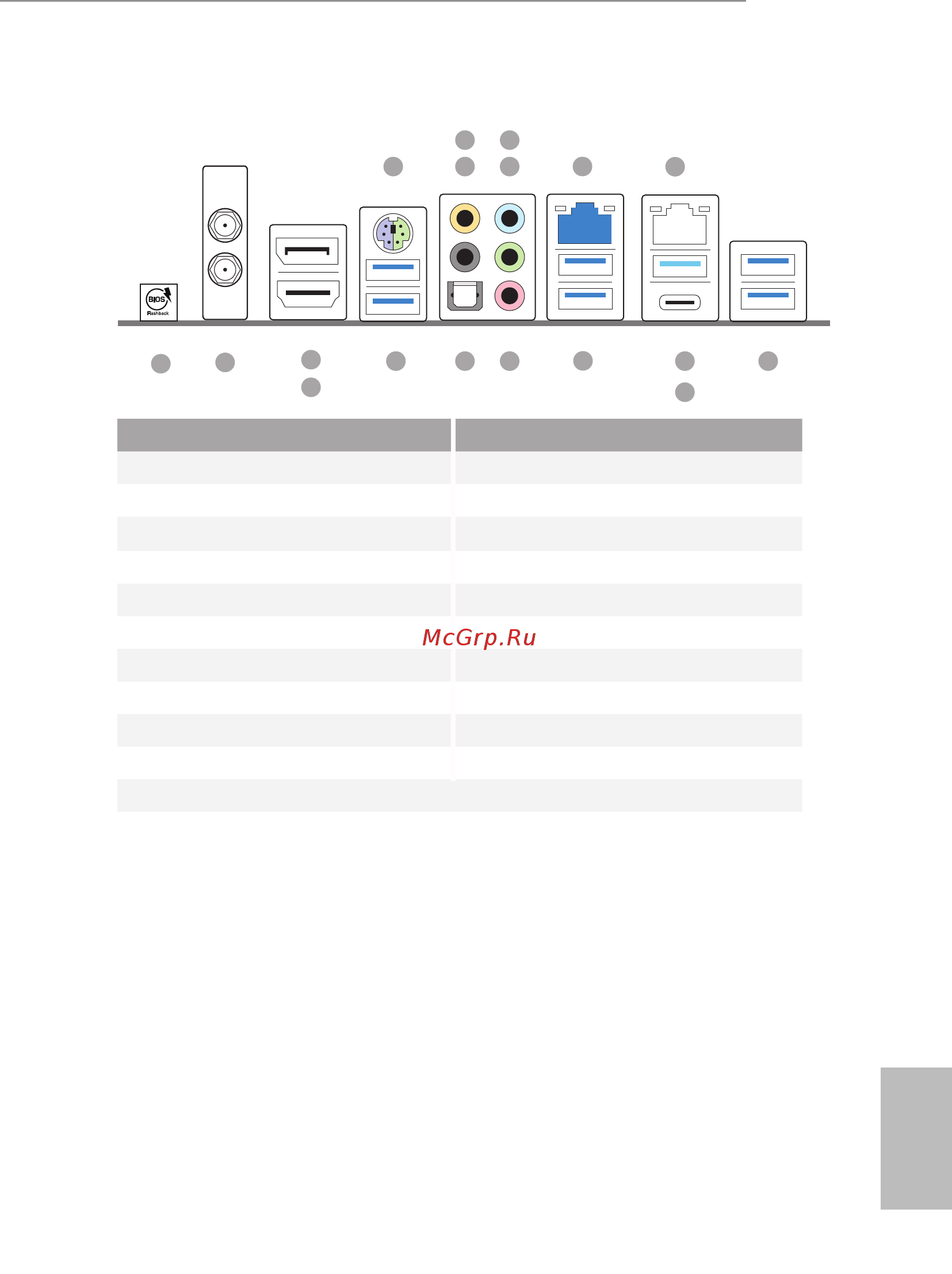

I/O Panel
No. Description No. Description
1 PS/2 Mouse/Keyboard Port 10 USB 3.2 Gen2x2 Type-C Port
2 Central / Bass (Orange) (USB32_TC_1)
3 Rear Speaker (Black) 11 USB 3.2 Gen2 Ports (USB31_1_2)
4 Line In (Light Blue) 12 Microphone (Pink)
5 Front Speaker (Lime)* 13 Optical SPDIF Out Port
6 LAN RJ-45 Port 14 USB 3.2 Gen1 Ports (USB3_12)
(Dragon RTL8125BG)** 15 DisplayPort 1.4
7 LAN RJ-45 Port (Intel® I219V)*** 16 HDMI Port
8 USB 3.2 Gen1 Ports (USB3_4_5)**** 17 Antenna Ports (on I/O Panel Shield)
9 USB 3.2 Gen1 Type-A Port 18 BIOS Flashback Button
(USB3_3)
18
11
6
121314
17
31
2
5
4
9 8
10
7
15
16
