電源 LED とスピーカーヘ
ッダ ー
（7 ピン SPK_PLED1）
（p.1、No. 20 参照）
シャーシ電源 LED とシャーシ
スピーカーをこのヘッダーに
接 続してくだ さい 。
シリアル ATA3 コネクタ
(SATA3_0_1:
p.1、No. 14 参照）
(SATA3_2_3:
p.1、No. 15 参照）
(SATA3_4_5:
p.1、No. 16 参照）
(SATA3_A1_A2:
p.1、No. 17 参照）
これら 8 つの SATA3 コネクタ
は最高 6.0Gb/s のデーター転
送速度をサポートし、内部ス
トレージデバイス用の SATA
データーケーブルに対応致し
ます。
* M2_2 は SATA3_0 及び
SATA3_1とレーンを共用しま
す。 いずれかが使用されてい
る場合は、その他は無効にな
ります。
* M2_3 は SATA3_4 及び
SATA3_5とレーンを共用しま
す。 いずれかが使用されてい
る場合は、その他は無効にな
ります。
* M2_3、SATA3_4、SATA3_5、
および、USB32_TC_1 はレーン
を共 用します。 これらのいず
れかが使用中の場合、USB32_
TC_1 は 、最 大 16 Gb/s にダウ
ングレードされます。
* 起動時間を最小限に抑える
ために、Intel® Z490 SATA ポー
ト (SATA3_0) を SSD 用に使用
します。
USB 2.0 ヘッダ ー
（9 ピン USB_1_2）
（p.1、No. 26 参照）
（9 ピン USB_3_4）
（p.1、No. 25 参照）
このマザーボードには 2 つの
ヘッダーが装備されています。
各 USB 2.0 ヘッダーは、2 つの
ポ ートを サ ポ ートできます。

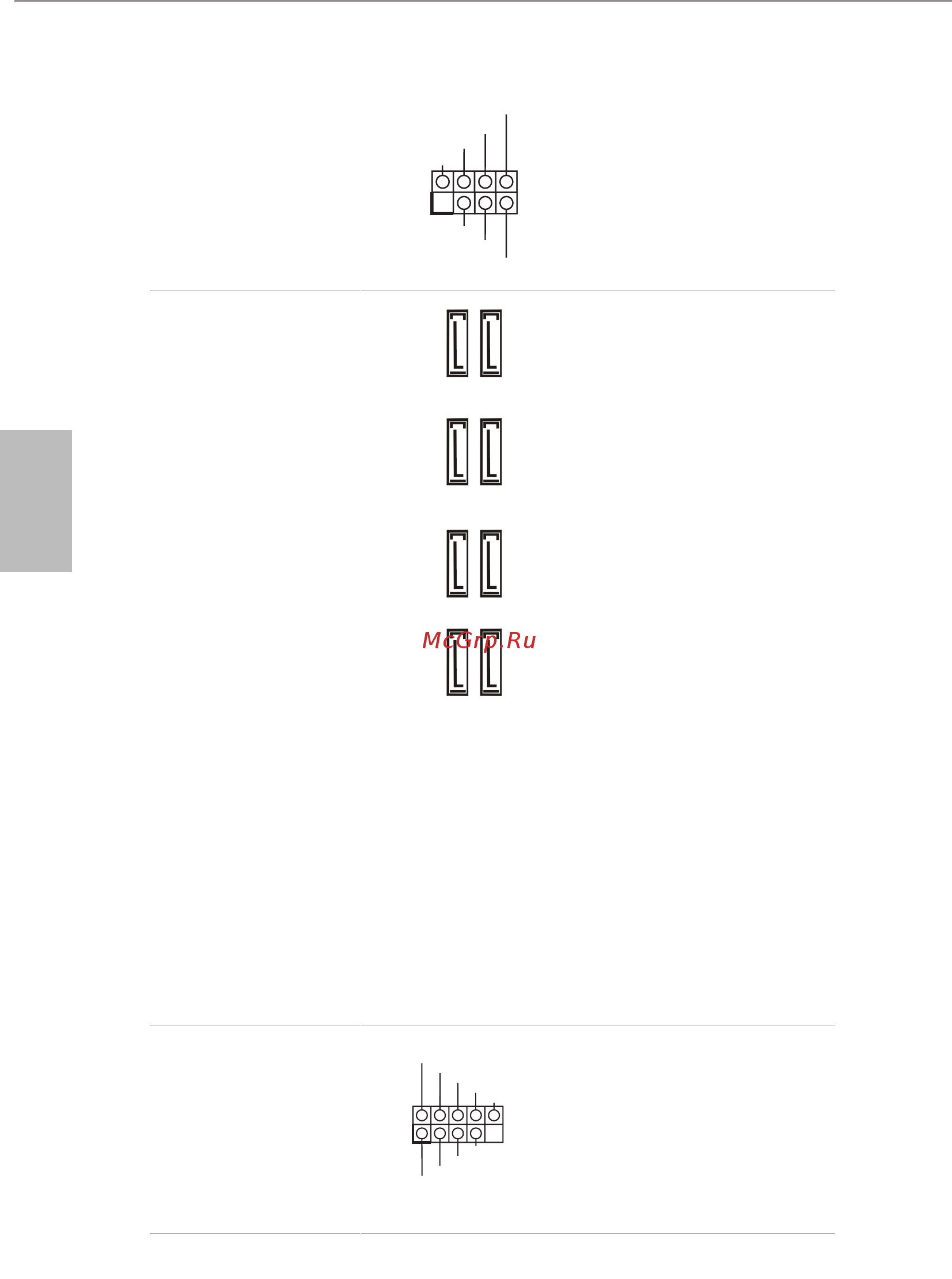

1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SATA3_2SATA3_4
SATA3_A1 SATA3_0
SATA3_3SATA3_5
SATA3_A2 SATA3_1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
