Данные котла
14
Logamatic 4324 - Оставляем за собой право на изменения!
45
14.1.2 Низкотемпературный отопительный котёл с минимальной температурой котловой воды
(цокольной температурой)
Условия эксплуатации этого типа котла предустановлены на заводе и
учитываются автоматически. В пункте меню "НТ/цокольная температура-
управление через" запрашивается, как должна регулироваться
температура котловой воды.
На установке с одним котлом с р
егулированием температуры котловой
воды (цокольной температуры) через отдельный трёхходовой
исполнительный орган в котловом контуре нужно установить
дополнительный прилагаемый датчик FZ. Через дополнительный датчик
система управления распознаёт, покрыты ли теплопотребности
потребителей или горелка должна продолжать работать дальше. Датчик
котловой воды FK во взаимодействии с исполнительным органом
котлового контура об
еспечивают рабоч
ую температуру котловой воды.
На установках с несколькими низкотемпера
турными котлами с
минимальной температурой котловой воды (цокольной температурой)
установка дополнительного датчика не требуется. Его задачи выполняет
общий стратегический датчик подающей линии FVS.
На заводе рабочая те
мпература котловой воды задаётся равной 70 °C для
газа и 65 °C для дизельного топлива. Минимальная заданная
температура
подающей линии котла на 4 K выше.

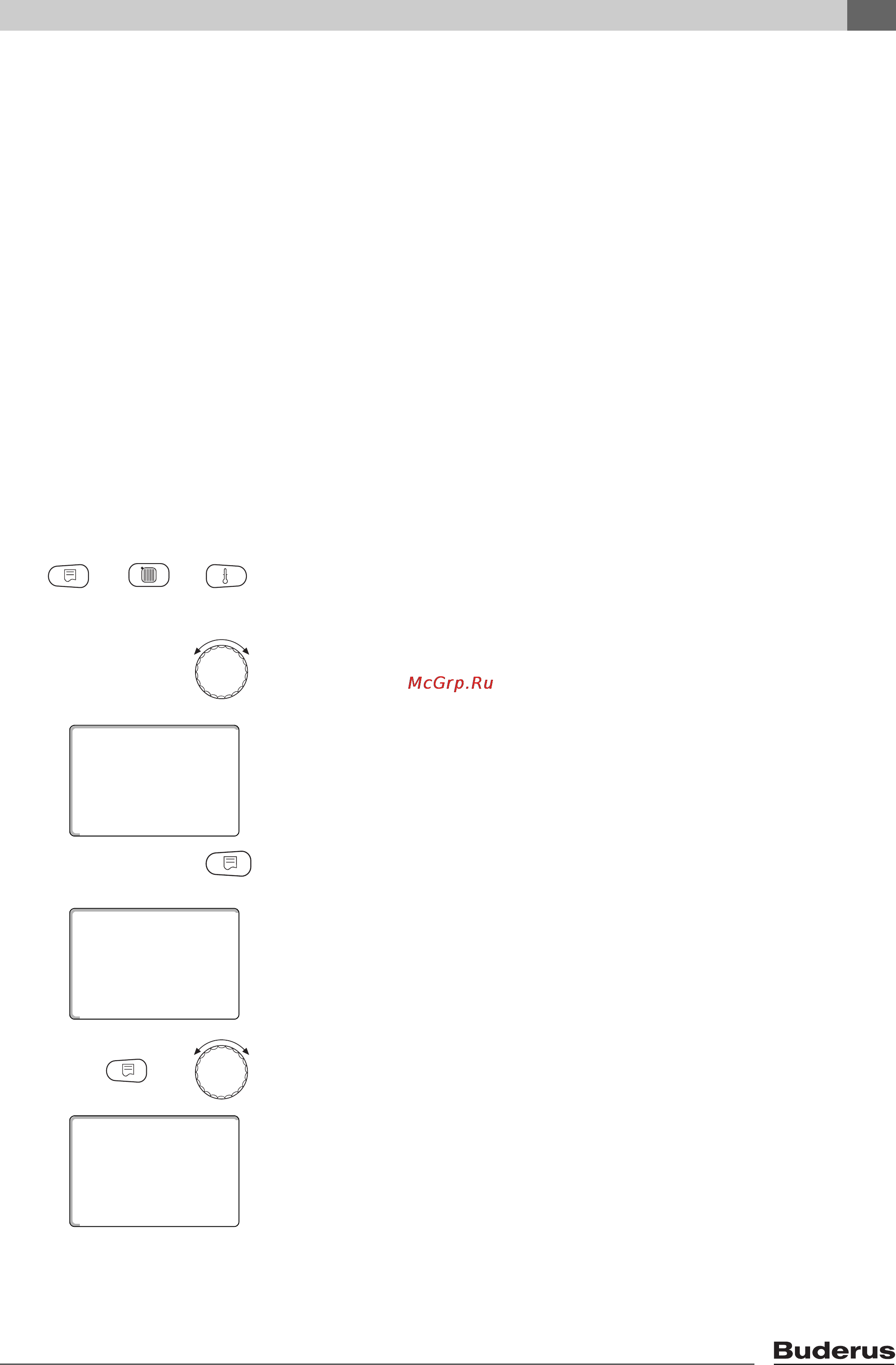

Вызовите сервисны
й уровень. На экране появляется первое главное меню
"OБЩИЕ ДAHHЫE".
Установите ручко
й управления главное ме
ню "ДАННЫЕ KOTЛA".
На экране показано выбранное главн
ое меню.
Нажмите кнопку "Индикация" дл
я вызова подменю (здесь: "ТИП КОТЛА").
На экране показано вызванное подмен
ю.
Держите нажатой кнопку "Индикация" и ручкой управления уст
ановите
нужное значение (здесь: "НТ/ЦОКОЛЬНАЯ t").
На экране показано установленное значение.
Отпустите кнопку "Инди
каци
я" для сохранения введённых данных.
+
+
СЕРВИСНЫЙ УРОВ.
ДАННЫЕ KOTЛA
ДАННЫЕ KOTЛA
НТ/МИН.ОБР.ЛИНИЯ
ТИП КОТЛА
+
ДАННЫЕ KOTЛA
НТ/ЦОКОЛЬНАЯ t
ТИП КОТЛА
