Данные котла
14
Logamatic 4324 - Оставляем за собой право на изменения!
46
ТОПЛИВО
В этом пункте меню задается используемый вид топлива. Этот показатель
влияет на заданные параметры исполнительного органа и управление
горелкой. На заводе устанавливается вид топлива "газ", при переключении
на дизельное топливо действуют пониженные заданные значения
цокольной температуры.

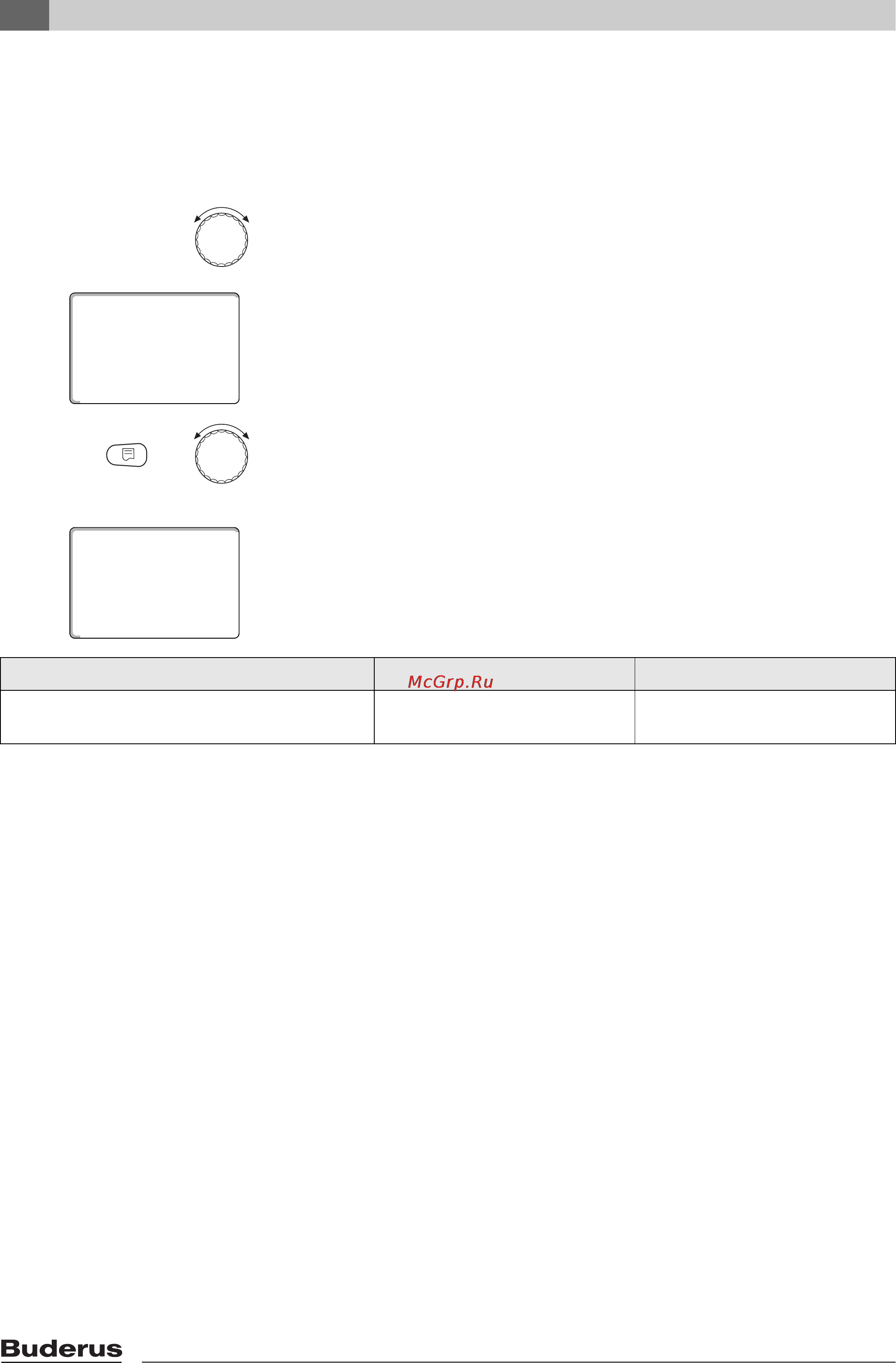

Установите ручкой управления подменю "
ТОПЛИВО".
На экране показано вызванное под
меню.
Держите нажато
й кнопку "Индикация" и ручкой управления установите
нужное значение (здесь: "ГАЗ").
На экране показано установленное зн
ачение.
Отпустите кнопку "Индикация" для со
хранения введённых данных.
ДАННЫЕ KOTЛA
ГАЗ
ТОПЛИВО
+
ДАННЫЕ KOTЛA
ГАЗ
ТОПЛИВО
Диапазон ввода Заводская установка
ТОПЛИВО ГАЗ
DU3EЛbH.
ГАЗ
