Данные котла
14
Logamatic 4324 - Оставляем за собой право на изменения!
55
На экране показано установленное значение.
Отпустите кнопку "Индикация" для сохранения введённых данных.
* Учитывайте указание для потребителя на стр. 49
Определение модуляции
Необходимо задать, каким образом мож
ет изменяться мощность
модулированной горелки.
Можно задать:
• "3-точечный через BR"
Модуляция
горелки проис
ходит через клемму BRII.
• "Сигнал 0 – 10В, 0В = 0%"
Модуляция горелки задаётся через клемму U
BR
. Входная кривая
автомата горения представляет собой линейную функцию и начинается
при напряжении, соответствующем минимальной мощности
(Æ рис. 14).
Из этих значений получаетс
я сл
едующая линейная характеристика:
.
ДАННЫЕ KOTЛA
72КВТ
МОЩНОСТЬ КОТЛА
МИНИМАЛЬНАЯ
Диапазон ввода Заводская установка
МИНИМАЛЬНАЯ МОЩНОСТЬ
КОТЛА
Пожалуйста, установите
1 – 9999 кВт*
Пожалуйста, установите

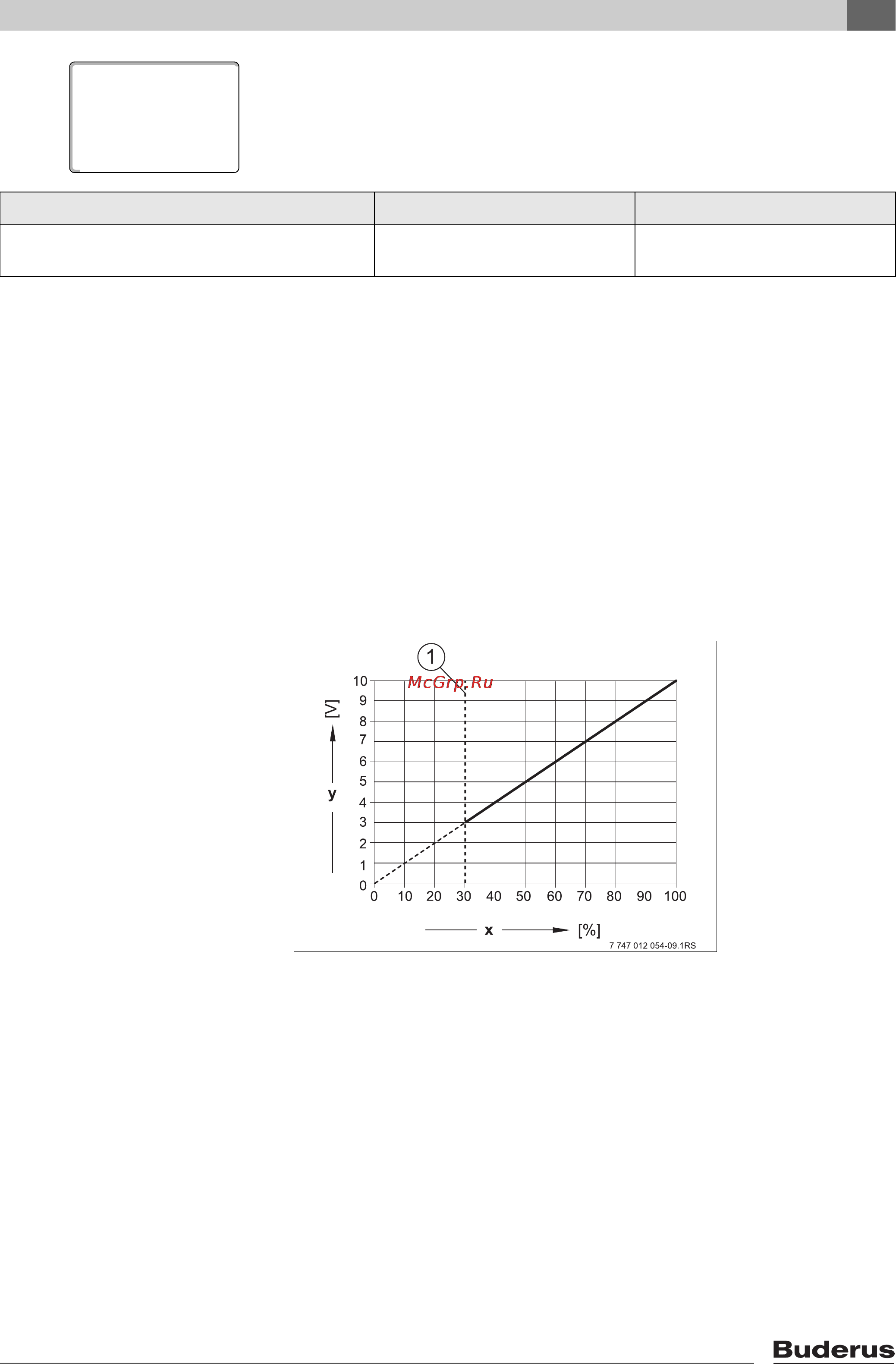

Рис. 14 Клемма U
BR
1 Минимальная мощность
x Выходная моду
ляция
y Выходное напряжение
