Данные котла
14
Logamatic 4324 - Оставляем за собой право на изменения!
68

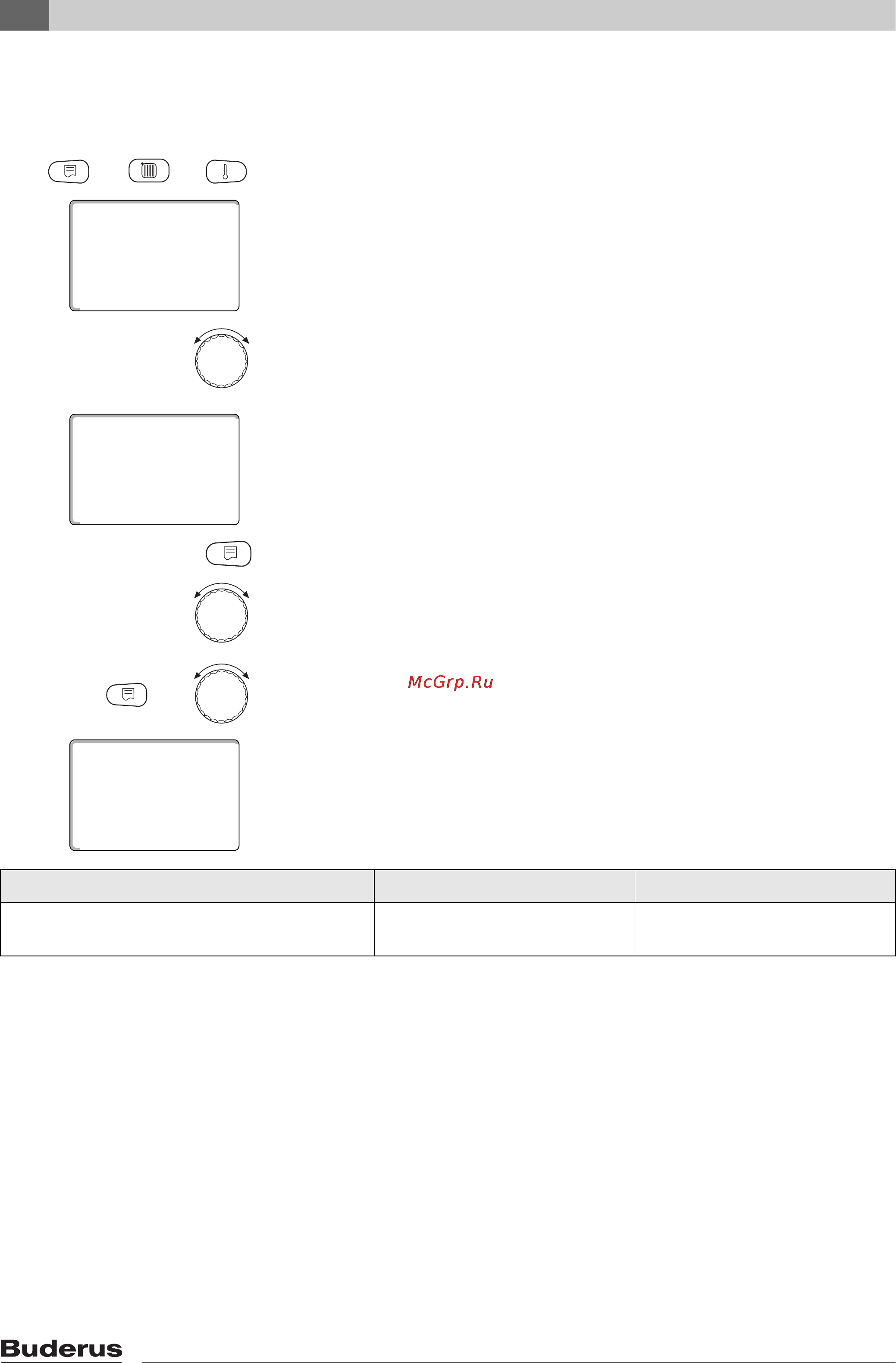

14.3.5 Установка максимальной температуры дымовых газов
При превышении предельного значения температуры на датчике дымовых
газов выдается сообщение об ошибке.
Вызовите сервисный уровень. На экране появляется первое главное меню
"OБЩИЕ ДAHHЫE".
На экране по
казано выбранное главное меню.
Установите ручкой управления главное ме
ню "ДАННЫЕ KOTЛA".
На экране показано вызванное под
меню.
Нажмите кнопку "Индикация" для
вызова подменю.
Установите ручкой управления подменю
"
ГPAHИЦA ТЕМП.УХ.ГАЗ".
Держите нажато
й кнопку "Индикация" и ручкой управления установите
нужное значение (здесь: "180°C").
На экране показано установленное зн
ачение.
Отпустите кнопку "Индикация" для со
хранения введённых данных.
+
+
СЕРВИСНЫЙ УРОВ.
ОБЩИЕ ДАННЫЕ
СЕРВИСНЫЙ УРОВ.
ДАННЫЕ KOTЛA
+
ДАННЫЕ KOTЛA
180°C
ТЕМП.УХ.ГАЗ
ГPAHИЦA
Диапазон ввода Заводская установка
Максимальное значение темпера
туры
дымовых газов
НЕТ
50 °C – 250 °C
НЕТ
