Данные котла
14
Logamatic 4324 - Оставляем за собой право на изменения!
69
14.3.6 Примечания по отопительным кривым
Система Logamatic 4324 управляет только котлом. Поэтому задаётся
регулирование заданного параметра в виде собственной отопительной
кривой, и таким образом обеспечивается теплоснабжение потребителей.
Отопительная кривая представляет собой пр
ямую линию, определяемую
минимальной и расчетной температурами. Для отопительной кривой
может быть задано понижение.
Для отопительной кривой котла могу
т применяться функции переключения
лето/зима и автоматическое или ручное переключение режимов работы.

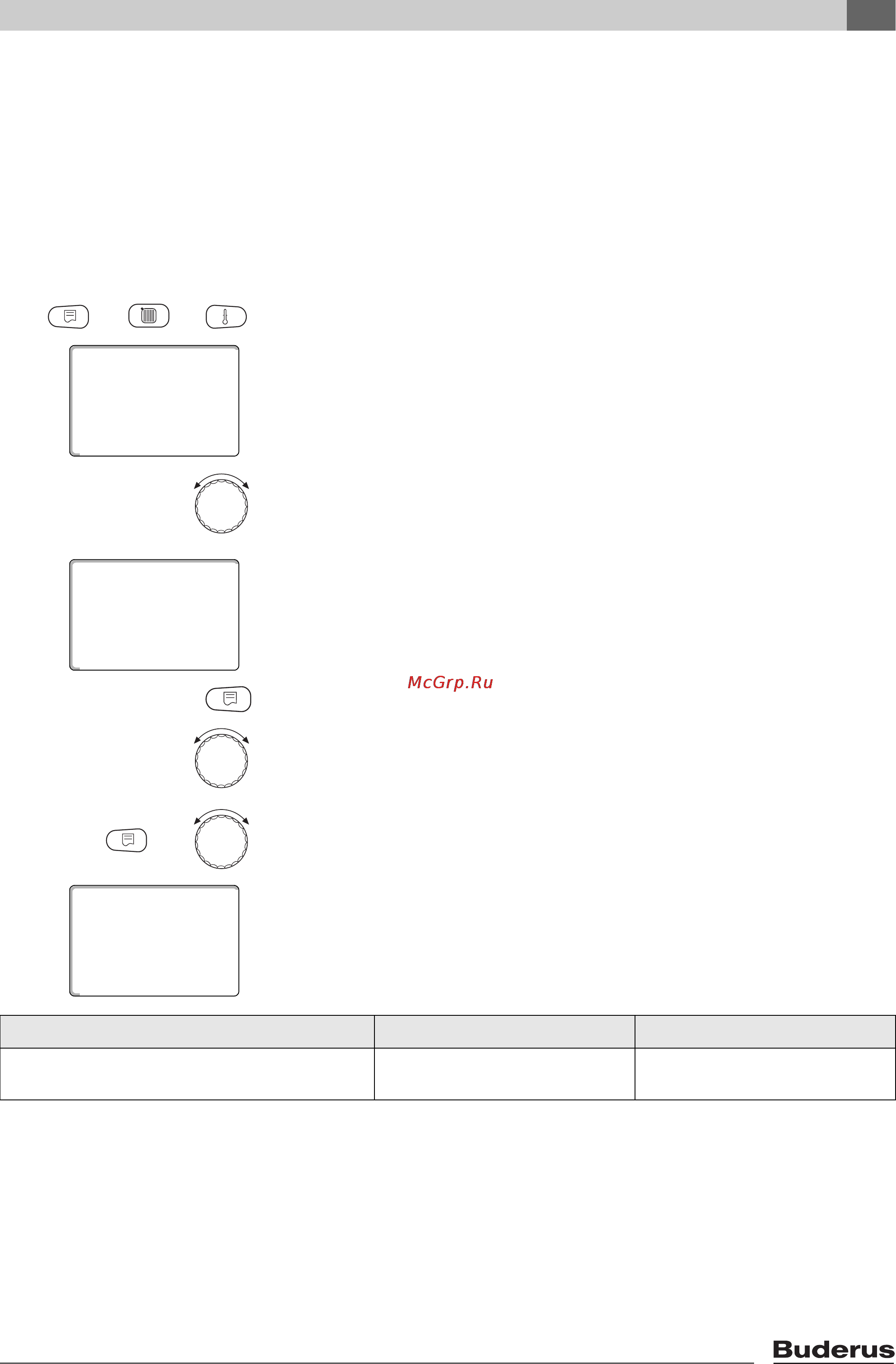

Вызовите сервисны
й уровень. На экране появляется первое главное меню
"OБЩИЕ ДAHHЫE".
На экране показано выбранное гл
авн
ое меню.
Установите ручкой управления главное ме
ню "ДАННЫЕ KOTЛA".
На экране показано вызванное подмен
ю.
Нажмите кнопку "Индикация" дл
я вызова подменю.
Установите ручкой управления по
дменю "ТЕМП. КРИВАЯ".
Держите нажатой кнопку "Индикация" и ручкой управления уст
ановите
нужное значение (здесь: "да").
На экране показано установленное значение.
Отпустите кнопку "Инди
каци
я" для сохранения введённых данных.
+
+
СЕРВИСНЫЙ УРОВ.
ОБЩИЕ ДАННЫЕ
СЕРВИСНЫЙ УРОВ.
ДАННЫЕ KOTЛA
+
ДАННЫЕ KOTЛA
ДА
ТЕМП. КРИВАЯ
Диапазон ввода Заводская установка
ТЕМП. КРИВАЯ
DA
НЕТ
DA
